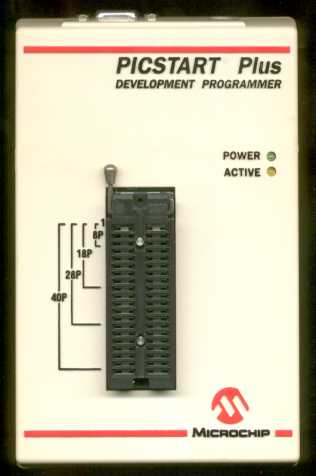

11.8. PICSTART Plus programozó készülék

---

      A PICSTART Plus a Microchip fejlesztői programozó készüléke, amely a DIP tokozású, maximálisan 40 kivezetésű PIC mikrovezérlő típusok fejlesztésére alkalmas. (A beírt programok tesztelését csak egyetlen 5V-os tápfeszültségen tudja elvégezni, így nem alkalmas igazán megbízható gyártásközi ellenőrzésre.)
      A PICSTART Plus RS-232C csatlakozóján keresztül kapcsolható az IBM PC kompatibilis személyi számítógépek soros portjára. A programozási folyamat az ingyenes MPLAB integrált fejlesztői környezetből vezérelhető.
      A PICSTART Plus programozó készülék a következő feladatokat képes végrehajtani:
     · az EEPROM vagy FLASH programmemória feltöltését;
     · az EEPROM adatmemória feltöltését;
     · a konfigurációs biztosítékok beállítását;
     · a kalibrációs értékek betöltését;
     · az azonosító mező értékadását;
     · a feltölthető memóriaterületek törlését;
     · a feltölthető memóriaterületek kiolvasását (kódvédelem nélküli állapotban);
     · a beírt programok és értékek ellenőrzését.

      Az újabban megjelenő mikrovezérlő típusok programozásához szükséges:
     · a megfelelően új MPLAB szoftver telepítése;
     · és a PICSTART Plus beégetett programjának frissítése.
      (Régebben a PICSTART Plus vezérlő program frissítése a beépített PIC17C44 mikrovezérlő cseréjével volt lehetséges. Az új programot a meglévő PICSTART Plus programozóval kellett egy PIC17C44 mikrovezérlőbe írni, majd a programozó készülék szétszerelése után a régi mikrovezérlőt az újra cserélni.)
      Az R5 hardver verzió és az MPLAB 6.4 óta van lehetőség egy FLASH mikrovezérlős átalakításra. Egy PIC18F6720 mikrovezérlővel szerelt áramköri egység helyezhető el a PIC17C44 foglalatába. Ezután a PICSTART Plus programozó készülék belső programja már szétszerelés nélkül, az IBM PC kompatibilis vezérlő számítógépről frissíthető.
      Az R20 hardver verziótól a PICSTART Plus programozó készülék már FLASH mikrovezérlővel van szerelve, így a frissítés már egyszerűen megoldható.

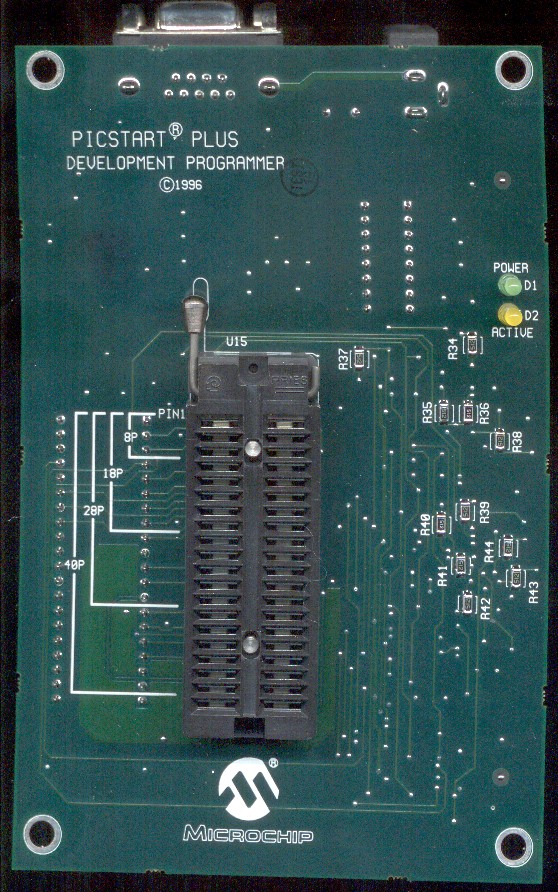

      A PICSTART Plus (R13 hardver verzió) nyomtatott áramkörének nézetei:


A képekre kattintva jeleníthető meg a nagyfelbontású változat!

Fejlesztés alatt!
