11.9. ICD 2 nyomkövető és programozó

---

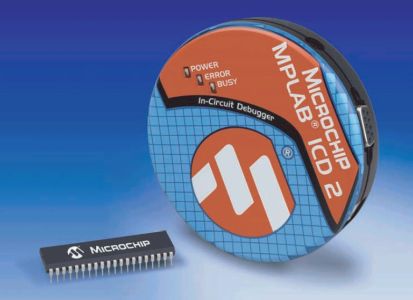

      Az ICD 2 a Microchip egyszerű nyomkövető és programozó készüléke, amely az ICSP (beépített állapotban való soros programozás) képességgel rendelkező PIC mikrovezérlő típusok fejlesztésére alkalmas. (A beírt programok tesztelését csak egyetlen 5V-os tápfeszültségen tudja elvégezni, így nem alkalmas igazán megbízható gyártásközi ellenőrzésre.)

      Az ICD 2 nyomkövető és programozó készülékkel végrehajtható:
     · forráskód szintű nyomkövetés a mikrovezérlő beépített állapotában;
     · valós idejű nyomkövetés a mikrovezérlő beépített állapotában;
     · a támogatott mikrovezérlő típusok ICSP programozása.

      Az ICD 2 jellemzői:
     · valós idejű és lépésenkénti kód végrehajtás;
     · töréspontok, regiszterállapot figyelés és módosítás;
     · nyomkövetés a mikrovezérlő beépített állapotában;
     · céláramkör tápfeszültség figyelés;
     · állapotjelző LED-ek (tápfeszültség, foglalt, hiba);
     · MPLAB kezelői felület;
     · USB és RS-232 soros kapcsolat IBM PC kompatibilis személyi számítógéphez.

Fejlesztés alatt!
