16.2.4. A mérési intervallum kibővítése

---

      A Capture üzemmód időmérési tartományát felülről behatárolja a 16-bites Timer 1 számláló átfutási ciklusa. A mérési tartomány megnövelhető:
     · a Timer 1 számláló elegendően alacsony frekvenciájú külső léptetésével, amelynek csökkentésével arányban természetesen a felbontás is kisebb lesz;
     · a Timer 1 előosztójának alkalmazásával, amely 2-, 4- vagy 8-szorosára növeli a méréshatárt a felbontás (pontosság) ugyanilyen arányú romlása mellett;
     · szoftveres számlálóregiszterek alkalmazásával; ezen a módon a méréshatár tetszőleges mértékben kiterjeszthető a felbontás romlása nélkül; a fejezet további része ezt a módszert mutatja be.

      A szoftveres számláló regiszterek (8-bites általános adatregiszterek) segítségével a 16-bites Timer 1-gyel kezdődő számlálólánc hossza 24-, 32-, 40-, 48-... bitesre növelhető az alkalmazott regiszterek számának megfelelően. A Timer 1 minden túlcsordulásakor meg kell növelni 1-gyel a soron következő regiszter (16..31. bit) értékét. Ha ez a regiszter is túlcsordul, akkor a rákövetkező regiszter (32..39. bit) értékét kell megnövelni... és így tovább.
      A kiolvasás megtörténte után a CCPRxx regisztereken kívül a szoftveres számlálóregiszterek értékét is menteni kell, valamint a helyes számítási eredményekhez minden műveletet a teljes bithosszon (24, 32, 40, 48...) kell végezni.

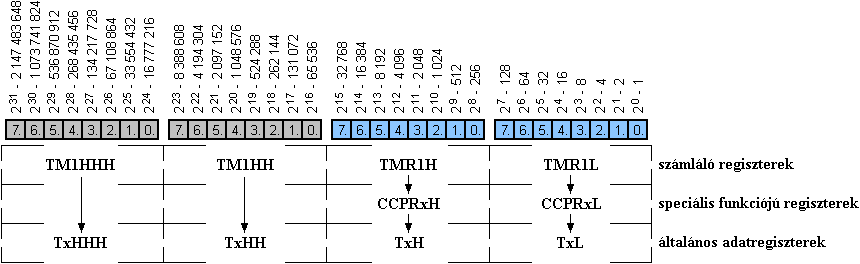

      A következő ábra egy 32-bitesre bővített számlálóláncot mutat be.

16.2.4-1. Ábra

      A Timer 1 TMR1L és TMR1H számlálóregiszterei mellett ("felett") szoftveres kezeléssel működnek a TM1HH és TM1HHH általános adatregiszterek.
      A Timer 1 túlcsordulásakor a TM1HH regiszter értékét 1-gyel növelni kell, valamint meg kell vizsgálni, hogy ez a növelés okozott-e túlcsordulást a regiszternél, ha igen, akkor a TM1HHH értékét is meg kell növelni.
      A kiolvasáskor a TMR1L és TMR1H értékei a CCPRxL és CCPRxH regiszterekbe kerülnek. Ezután - még a következő kiolvasás előtt - a kiolvasott értékeket a TxL és TxH általános adatregiszterekbe kell menteni. Ezt követően (vagy megelőzően) a TM1HH és TM1HHH regiszterek értékét is menteni kell.

      A Timer 1 túlcsordulásának lehetséges kezelési módjai:
     · a PIRx regiszterben elhelyezett TMR1IF túlcsordulás-jelzőbit folyamatos szoftveres figyelése;
     · a Timer 1 túlcsordulás-megszakítás engedélyezése és kezelése.

Vissza a lap tetejére

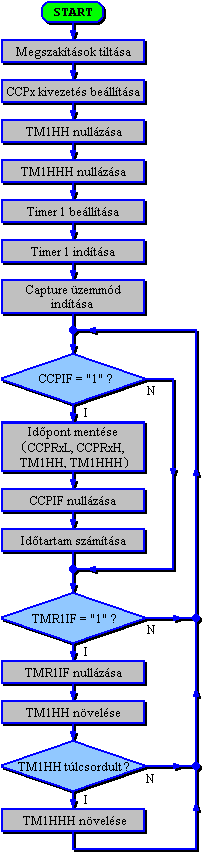

      A következő folyamatábra jelzőbitfigyeléssel megvalósított folyamatos kiolvasásra mutat példát 32-bitesre bővített számlálólánccal. A végrehajtási sorrend biztosítja, hogy a kiolvasási esemény és a kiolvasott érték elmentése között a szoftveres számlálóregiszterek értéke ne változzon, ami a helyes működés alapfeltétele.

16.2.4-2. Ábra

Vissza a lap tetejére

      A folyamatábrát megvalósító programrészlet:

...	...
	clrf	CCP1CON	;a CCP modul kikapcsolása
	clrf	T1CON	;Timer 1 kikapcsolva (előosztás 1:1, belső léptetés, szinkronizáció)
	clrf	INTCON	;a megszakítások tiltása
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	bsf	TRISC,CCP1	;a CCP1 kivezetés bemenetként való beállítása
	clrf	PIE1	;a periféria megszakítások tiltása
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	clrf	PIR1	;a periféria megszakításkérő jelzőbitek nullázása
	clrf	TM1HH	;a szoftveres számlálóregiszter nullázása
	clrf	TM1HHH	;a szoftveres számlálóregiszter nullázása
	...
	...
	bsf	T1CON,TMR1ON	;a Timer 1 léptetésének indítása
	movlw	0x05	;W = 0x05
	movwf	CCP1CON	;a Capture üzemmód indítása, kiolvasás minden felfutó élre
UJRA	btfss	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "1"
	GOTO	SZAML	;továbblép, mivel nem történt kiolvasás
	movf	CCPR1L,0	;W = CCPR1L
	movwf	T1L	;T1L = CCPR1L (alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	T1H	;T1H = CCPR1H (második bájt elmentve)
	movf	TM1HH,0	;W = TM1HH
	movwf	T1HH	;T1HH = TM1HH (harmadik bájt elmentve)
	movf	TM1HHH,0	;W = TM1HHH
	movwf	T1HHH	;T1HHH = TM1HHH (negyedik bájt elmentve)
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
			;*** Időtartamszámítás ***
	...
	...
SZAML	btfss	PIR1,TMR1IF	;a Timer 1 túlcsordulás jelzőbit vizsgálata; ugrik, ha "1"
	GOTO	UJRA	;visszalép, mivel nincs túlcsordulás
	bcf	PIR1,TMR1IF	;a TMR1IF jelzőbit nullázása
	incf	TM1HH,1	;a TM1HH számlálóregiszter növelése
	btfss	STATUS,C	;a TM1HH túlcsordulás vizsgálata
	GOTO	UJRA	;visszalép, mivel nincs túlcsordulás
	incf	TM1HHH,1	;a TM1HHH számlálóregiszter növelése
	goto	UJRA	;visszalép
