16.2.3. Két esemény között eltelt idő mérése

---

Bevezetés
Két egyedi esemény közötti idő meghatározása jelzőbitfigyeléssel
Két egyedi esemény közötti idő meghatározása megszakításokkal
Folyamatos időmérés jelzőbitfigyeléssel - 1. változat (30 kHz-ig)
Folyamatos időmérés jelzőbitfigyeléssel - 2. változat (30 kHz-ig)
Folyamatos időmérés megszakításokkal (30 kHz-ig)
Folyamatos időmérés megszakításokkal (4 MHz-ig)
Folyamatos időmérés jelzőbitfigyeléssel (10 MHz-ig)

---

      A két bemeneti esemény közötti idő mérése a Capture üzemmód alapfelhasználása. (Ez teszi lehetővé periódusidő és frekvencia pontos mérését is.)
      Mivel a mérés időalapját a Timer 1 számláló biztosítja:
     · alapesetben a mérhető időintervallumot felülről a Timer 1 számlálási ciklusának hossza, alulról pedig a mikrovezérlő utasításciklusával összemérhető késleltetés által okozott hiba határolja be (az intervallum megnövelését a következő fejezet mutatja be);
     · a mérés pontosságát alapvetően befolyásolja a számláló léptető órajelének pontossága és állandósága.

      A két bemeneti esemény közötti idő mérésénél a Timer 1 számláló nullázására (vagy bármilyen alaphelyzetére) nincs szükség. A számláló értéke az első esemény fellépésekor tetszőleges lehet. Az állandó órajellel léptetett számláló értéke az első esemény hatására kiolvasásra, majd szoftveresen elmentésre kerül. A bizonyos idő múlva fellépő második eseménynek is megfelel egy elmentett számlálóérték. Ha a két esemény között idő alatt a számláló léptetése állandó órajellel történt, akkor az elmentett értékek különbsége arányos a két esemény közötti idővel. A két esemény között eltelt idő = az elmentett értékek különbsége · Timer 1 léptetőjel periódusideje.

      A következő táblázat a két elmentett érték lehetséges viszonyaira mutat példákat.

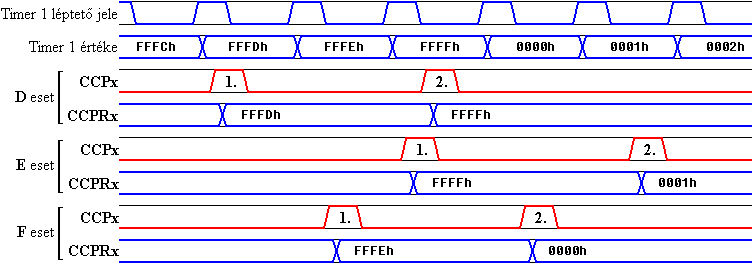

      Az utóbbi három példa szemléletes bemutatása:

16.2.3-1. Ábra

      Az ábrán is megfigyelhető, hogy a két esemény között eltelt időtartam mindhárom esetben azonos, a kiolvasott értékek egymáshoz való viszonyától függetlenül. (Az ábrán a kiolvasás-késleltetés nem figyelhető meg, mivel a Timer 1 beállított léptető jelének periódusidejéhez képest a mikrovezérlő utasításciklusának időtartama elhanyagolható mértékű.)

      A mérés hibátlan végrehajtásához biztosítani kell:
     · hogy a mérendő időtartam kisebb legyen, mint a Timer 1 számlálási ciklusának hossza, ami FFFFh, vagyis 65535 léptető jel időtartamú;
     · hogy a mérés ideje alatt a Timer 1 pillanatnyi értéke ne legyen szoftverből felülírva (nullázás, értékadás);
     · hogy a mérés ideje alatt a mikrovezérlő ne kerüljön készenléti (SLEEP) állapotba.

Vissza a lap tetejére

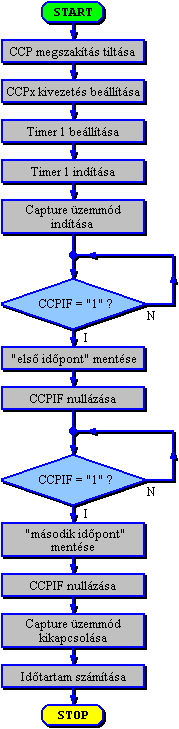

      A következő folyamatábra két bemeneti esemény között eltelt idő meghatározását szemlélteti jelzőbit figyeléses módszer alkalmazásával.

16.2.3-2. Ábra

Vissza a lap tetejére

      A következő programrészlet a feladat gyakorlati megvalósítását mutatja be. Az "első érték" tárolóregiszterei: TEMP1L, TEMP1H; a "második érték" tárolóregiszterei: TEMP2L, TEMP2H; az eredményregiszterek: TIMEL, TIMEH.

...	...
	clrf	CCP1CON	;a CCP modul kikapcsolása
	clrf	T1CON	;Timer 1 kikapcsolva (előosztás 1:1, belső léptetés, szinkronizáció)
	clrf	INTCON	;a megszakítások tiltása
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	bsf	TRISC,CCP1	;a CCP1 kivezetés bemenetként való beállítása
	clrf	PIE1	;a periféria megszakítások tiltása
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	clrf	PIR1	;a periféria megszakításkérő jelzőbitek nullázása
...	...
...	...
	bsf	T1CON,TMR1ON	;a Timer 1 léptetésének indítása
	movlw	0x05	;W = 0x05
	movwf	CCP1CON	;a Capture üzemmód indítása, kiolvasás minden felfutó élre
ELSO	btfss	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "1"
	GOTO	ELSO	;visszalép, mivel nem történt kiolvasás
	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP1L	;TEMP1L = CCPR1L ("első érték" alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP1H	;TEMP1H = CCPR1H ("első érték" felső bájt elmentve)
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
MASOD	btfss	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "1"
	GOTO	MASOD	;visszalép, mivel nem történt kiolvasás
	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP2L	;TEMP2L = CCPR1L ("második érték" alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP2H	;TEMP2H = CCPR1H ("második érték" felső bájt elmentve)
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
	clrf	CCP1CON	;a CCP modul kikapcsolása
			;*** A két érték közötti különbség meghatározása ***
			;Az eredmény a TIMEL, TIMEH regiszterekbe kerül
	comf	TEMP1L,1	;"első érték" negálása
	incf,1	TEMP1L	;"első érték" negálása
	btfsc	STATUS,Z	;"első érték" negálása
	decf	TEMP1H,1	;"első érték" negálása
	comf	TEMP1H,1	;"első érték" negálása
	movf	TEMP1L,0	;a két 16-bites érték összeadása
	addwf	TEMP2L,0	;a két 16-bites érték összeadása
	movwf	TIMEL	;a két 16-bites érték összeadása
	btfsc	STATUS,C	;a két 16-bites érték összeadása
	incf	TEMP1H,0	;a két 16-bites érték összeadása
	addwf	TEMP2H,0	;a két 16-bites érték összeadása
	movwf	TIMEH	;a két 16-bites érték összeadása
			;*** Időtartamszámítás ***
	...
	...
			;*** Konverzió (például bináris/BCD és BCD/7-szegmens) ***
	...
	...
			;*** Kijelzés vezérlése ***
	...
	...

Vissza a lap tetejére

      A következő programrészlet a fenti program megszakításkezeléssel megvalósított változatát mutatja be. A CCP modul megszakítás csak a két kiolvasás megtörténtéig van engedélyezve. (A példaprogramban a CCP modul megszakításon kívül, minden megszakítás tiltva van. Egyéb megszakítások együttes használatánál meg kell oldani, hogy mindkét kiolvasott érték elmentésére legyen elég idő.)
      A megszakításos kiolvasás-kezelés biztosítja, hogy a főprogram a lehető legtöbb időt tölthesse más feladatokkal, mivel így nincs szükség a folyamatos erőforrásigényű jelzőbit-figyelésre.
      Abban, hogy a megszakításkezelő szubrutin meg tudja állapítani, hogy éppen az első kiolvasási esemény történt-e meg (amiből még nem számítható időtartam), egy szoftveres jelzőbit regiszter (FIRST) segédkezik, amelynek 0. bitje jelzi az első esemény megtörténtét. Ha FIRST,0 = "1", akkor az első kiolvasási esemény már megtörtént.

	...
	...
	clrf	CCP1CON	;a CCP modul kikapcsolása
	clrf	T1CON	;Timer 1 kikapcsolva (előosztás 1:1, belső léptetés, szinkronizáció)
	clrf	INTCON	;a megszakítások tiltása
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	bsf	TRISC,CCP1	;a CCP1 kivezetés bemenetként való beállítása
	clrf	PIE1	;a periféria megszakítások tiltása
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	clrf	PIR1	;a periféria megszakításkérő jelzőbitek nullázása
	clrf	FIRST	;a szoftveres jelzőbit regiszterének nullázása
	...
	...
	bsf	T1CON,0	;a Timer 1 léptetésének indítása
	movlw	0x05	;W = 0x05
	movwf	CCP1CON	;a Capture üzemmód indítása, kiolvasás minden felfutó élre
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	movlw	B'xxxxxxxx'	;megszakítás engedélyező maszk bevitele; CCPIE="1"
	movwf	PIE1	;a maszk érvényesítése
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	bsf	INTCON,6	;PEIE="1"; periféria megszakítások engedélyezése
	bsf	INTCON,7	;GIE="1"; globális megszakítás engedélyezés
	...
	...
MEGSZ	movwf	W_TEMP	;a W értékének mentése
	swapf	STATUS,0	;W = STATUS bitcserével
	movwf	S_TEMP	;a STATUS regiszter bitcserélt értékének elmentése
	clrf	STATUS	;a 0. adatmemória lap kiválasztása
	btfss	FIRST,0	;az első eseményt jelző szoftveres jelzőbit vizsgálata
	goto	ELSO	;ugrik, ha FIRST,0 = "0"
	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP2L	;TEMP2L = CCPR1L ("második érték" alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP2H	;TEMP2H = CCPR1H ("második érték" felső bájt elmentve)
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	clrf	PIE1	;a periféria megszakítások tiltása
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	clrf	CCP1CON	;a CCP modul kikapcsolása
			;*** A két érték közötti különbség meghatározása ***
	...
	...
			;*** Időtartamszámítás ***
	...
	...
			;*** Konverzió (például bináris/BCD és BCD/7-szegmens) ***
	...
	...
			;*** Kijelzés vezérlése ***
	...
	...
	goto	END	;ugrás a megszakításkezelő szubrutin végére
ELSO	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP2L	;TEMP2L = CCPR1L ("elso érték" alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP2H	;TEMP2H = CCPR1H ("elso érték" felső bájt elmentve)
	bsf	FIRST,0	;az első érték elmentésének jelzése a szoftvernek
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
END	swapf	S_TEMP,0	;W = STATUS regiszter elmentett értéke
	movwf	STATUS	;a STATUS regiszter értékének visszaállítása
	swapf	W_TEMP,1	;a W_TEMP értékének bitcseréje
	swapf	W_TEMP,0	;a W értékének visszaállítása
	retfie		;visszatérés a megszakításból
	...
	...

Vissza a lap tetejére

      A következő programrészletek folyamatos időmérés (például frekvenciamérés, fordulatszámmérés) megvalósítását mutatják be a CCPIF megszakításkérő jelzőbit szoftverből történő folyamatos figyelésével, viszonylag nagy periódusidők méréséhez (kis frekvenciájú jelekhez). Az "előző érték" tárolóregiszterei: TEMP1L, TEMP1H; az "új érték" tárolóregiszterei: TEMP2L, TEMP2H; az eredményregiszterek: TIMEL, TIMEH.
      A folyamatos időmérés alkalmazhatóságának feltétele a mérendő jelsorozat rövid intervallumban viszonylag állandó frekvenciája.

...	...
	clrf	CCP1CON	;a CCP modul kikapcsolása
	clrf	T1CON	;Timer 1 kikapcsolva (előosztás 1:1, belső léptetés, szinkronizáció)
	clrf	INTCON	;a megszakítások tiltása
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	bsf	TRISC,CCP1	;a CCP1 kivezetés bemenetként való beállítása
	clrf	PIE1	;a periféria megszakítások tiltása
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	clrf	PIR1	;a periféria megszakításkérő jelzőbitek nullázása
...	...
	clrf	TMR1H	;a Timer 1 számlálóregiszter felső bájt nullázása
	clrf	TMR1L	;a Timer 1 számlálóregiszter alsó bájt nullázása
	clrf	TEMP2H	;az "új érték" tárolóregiszter felső bájt nullázása
	clrf	TEMP2L	;az "új érték" tárolóregiszter alsó bájt nullázása
...	...
...	...
	movlw	0x05	;W = 0x05
	movwf	CCP1CON	;a Capture üzemmód indítása, kiolvasás minden felfutó élre
KEZD	btfss	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "1"
	GOTO	KEZD	;visszalép, mivel nem történt kiolvasás
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
	bsf	T1CON,TMR1ON	;a Timer 1 léptetésének indítása az első kiolvasáskor
FIGYEL	btfss	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "1"
	GOTO	FIGYEL	;visszalép, mivel nem történt kiolvasás
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
	movf	TEMP2L,0	;W = TEMP2L
	movwf	TEMP1L	;TEMP1L = TEMP2L ("előző érték" alsó bájt átírva)
	movf	TEMP2H,0	;W = TEMP2H
	movwf	TEMP1H	;TEMP1H = TEMP2H ("előző érték" felső bájt átírva)
	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP2L	;TEMP2L = CCPR1L (kiolvasott érték alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP2H	;TEMP2H = CCPR1H (kiolvasott érték felső bájt elmentve)
			;*** A két érték közötti különbség meghatározása ***
			;A TEMP1L, TEMP1H értéke elveszik
			;A TEMP2L, TEMP2H értéke változatlan marad
			;Az eredmény a TIMEL, TIMEH regiszterekbe kerül
	comf	TEMP1L,1	;"előző érték" negálása
	incf,1	TEMP1L	;"előző érték" negálása
	btfsc	STATUS,Z	;"előző érték" negálása
	decf	TEMP1H,1	;"előző érték" negálása
	comf	TEMP1H,1	;"előző érték" negálása
	movf	TEMP1L,0	;a két 16-bites érték összeadása
	addwf	TEMP2L,0	;a két 16-bites érték összeadása
	movwf	TIMEL	;a két 16-bites érték összeadása
	btfsc	STATUS,C	;a két 16-bites érték összeadása
	incf	TEMP1H,0	;a két 16-bites érték összeadása
	addwf	TEMP2H,0	;a két 16-bites érték összeadása
	movwf	TIMEH	;a két 16-bites érték összeadása
			;*** Időtartamszámítás ***
	...
	...
			;*** Konverzió (például bináris/BCD és BCD/7-szegmens) ***
	...
	...
			;*** Kijelzés vezérlése ***
	...
	...
	goto	FIGYEL	;vissza a következő esemény figyeléséhez

      A bemutatott program a KEZD címkénél vár az első eseményre, amelynek megjelenése indítja a nullázott Timer 1 számlálót. (Ha a mérés a Timer 1 tetszőleges (ismeretlen) állapotában indulna, akkor az első esemény időpontját külön tárolni kellene, és ez alapján már számítható volna a következő eseményig eltelt idő. Ezt a változatot a következő példa mutatja be.)
      A program a FIGYEL címkénél vár a következő eseményre, amelynek észlelése után nullázza a CCPIF jelzőbitet, átmásolja az előző eseménykor kiolvasott értéket (a TEMP2-t a TEMP1-be), majd elmenti az éppen észlelt eseménykor kiolvasott értéket (a CCPR1-et a TEMP2-be).
      A program meghatározza a két utolsó eseményhez tartozó kiolvasott értékek közötti különbséget. A két időpont közötti különbség és a Timer 1 léptetőjelének frekvenciája ismeretében számítható az események közötti időtartam.
      (Az esetlegesen túlzottan ingadozó kijelzett érték simítására alkalmazható a mért intervallumok átlagolása: a bizonyos számú előző adattal számított számtani közép kijelzése.)
      A bemutatott program a számításokat, a konverziókat és a kijelzés vezérlését a két esemény közötti idő alatt végzi el, ami alulról behatárolja a mérhető időtartamot. ("Rövid" időtartamok pontos mérésére a további példák adnak útmutatót.)
      A fenti program méréshatárai 20 MHz-es órajelfrekvencia (200ns-os (5 MIPS) utasításvégrehajtás) mellett:
     · Az alsó határfrekvenciát a Timer 1 számlálási ciklusa határolja be: 0,013 s (76 Hz).
     · A felső határfrekvenciát a megszakításkezelő szubrutin hossza korlátozza: ~33 µs (~30 kHz). A maximális mérési hiba a 200 ns-os felbontás miatt: 0,006%.

Vissza a lap tetejére

      A Timer 1 kezelése terén módosított program (szintén alacsony frekvenciás jelekhez):

...	...
	clrf	CCP1CON	;a CCP modul kikapcsolása
	clrf	T1CON	;Timer 1 kikapcsolva (előosztás 1:1, belső léptetés, szinkronizáció)
	clrf	INTCON	;a megszakítások tiltása
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	bsf	TRISC,CCP1	;a CCP1 kivezetés bemenetként való beállítása
	clrf	PIE1	;a periféria megszakítások tiltása
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	clrf	PIR1	;a periféria megszakításkérő jelzőbitek nullázása
...	...
...	...
	bsf	T1CON,TMR1ON	;a Timer 1 léptetésének indítása
	movlw	0x05	;W = 0x05
	movwf	CCP1CON	;a Capture üzemmód indítása, kiolvasás minden felfutó élre
KEZD	btfss	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "1"
	GOTO	KEZD	;visszalép, mivel nem történt kiolvasás
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP2L	;TEMP2L = CCPR1L (kiolvasott érték alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP2H	;TEMP2H = CCPR1H (kiolvasott érték felső bájt elmentve)
FIGYEL	btfss	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "1"
	GOTO	FIGYEL	;visszalép, mivel nem történt kiolvasás
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
	movf	TEMP2L,0	;W = TEMP2L
	movwf	TEMP1L	;TEMP1L = TEMP2L ("előző érték" alsó bájt átírva)
	movf	TEMP2H,0	;W = TEMP2H
	movwf	TEMP1H	;TEMP1H = TEMP2H ("előző érték" felső bájt átírva)
	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP2L	;TEMP2L = CCPR1L (kiolvasott érték alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP2H	;TEMP2H = CCPR1H (kiolvasott érték felső bájt elmentve)
			;*** A két érték közötti különbség meghatározása ***
	...
	...
			;*** Időtartamszámítás ***
	...
	...
			;*** Konverzió (például bináris/BCD és BCD/7-szegmens) ***
	...
	...
			;*** Kijelzés vezérlése ***
	...
	...
	goto	FIGYEL	;vissza a következő esemény figyeléséhez

      Megfigyelhető, hogy a módosítások nem érintik a program FIGYEL címkétől kezdődő, állandóan futó fő részét. Így mindkét bemutatott verzióval azonos mérési teljesítmény (azonos felső frekvencia-méréshatár) valósítható meg.

Vissza a lap tetejére

      A következő programrészlet a fenti program megszakításkezeléssel megvalósított változatát mutatja be.

	...
	...
	clrf	CCP1CON	;a CCP modul kikapcsolása
	clrf	T1CON	;Timer 1 kikapcsolva (előosztás 1:1, belső léptetés, szinkronizáció)
	clrf	INTCON	;a megszakítások tiltása
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	bsf	TRISC,CCP1	;a CCP1 kivezetés bemenetként való beállítása
	clrf	PIE1	;a periféria megszakítások tiltása
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	clrf	PIR1	;a periféria megszakításkérő jelzőbitek nullázása
	clrf	FIRST	;a szoftveres jelzőbit regiszterének nullázása
	...
	...
	bsf	T1CON,0	;a Timer 1 léptetésének indítása
	movlw	0x05	;W = 0x05
	movwf	CCP1CON	;a Capture üzemmód indítása, kiolvasás minden felfutó élre
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	movlw	B'xxxxxxxx'	;megszakítás engedélyező maszk bevitele; CCPIE="1"
	movwf	PIE1	;a maszk érvényesítése
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	bsf	INTCON,6	;PEIE="1"; periféria megszakítások engedélyezése
	bsf	INTCON,7	;GIE="1"; globális megszakítás engedélyezés
	...
	...
MEGSZ	movwf	W_TEMP	;a W értékének mentése
	swapf	STATUS,0	;W = STATUS bitcserével
	movwf	S_TEMP	;a STATUS regiszter bitcserélt értékének elmentése
	clrf	STATUS	;a 0. adatmemória lap kiválasztása
	btfsc	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "0"
	goto	CCPINT	;ugrás a kiolvasás kezelésére
	...		;egyéb lehetséges megszakítások tesztelése
	...
	...
CCPINT	btfss	FIRST,0	;az első eseményt jelző szoftveres jelzőbit vizsgálata
	goto	ELSO	;ugrik, ha FIRST,0 = "0"
	movf	TEMP2L,0	;W = TEMP2L
	movwf	TEMP1L	;TEMP1L = TEMP2L ("előző érték" alsó bájt átírva)
	movf	TEMP2H,0	;W = TEMP2H
	movwf	TEMP1H	;TEMP1H = TEMP2H ("előző érték" felső bájt átírva)
	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP2L	;TEMP2L = CCPR1L (kiolvasott érték alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP2H	;TEMP2H = CCPR1H (kiolvasott érték felső bájt elmentve)
			;*** A két érték közötti különbség meghatározása ***
	...
	...
			;*** Időtartamszámítás ***
	...
	...
			;*** Konverzió (például bináris/BCD és BCD/7-szegmens) ***
	...
	...
			;*** Kijelzés vezérlése ***
	...
	...
	bcf	PIR1,CCPIF	;a CCP modul megszakításkérő jelzőbit nullázása
	goto	END	;ugrás a megszakításkezelő szubrutin végére
ELSO	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP2L	;TEMP2L = CCPR1L (kiolvasott érték alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP2H	;TEMP2H = CCPR1H (kiolvasott érték felső bájt elmentve)
	bsf	FIRST,0	;az első érték elmentésének jelzése a szoftvernek
	bcf	PIR1,CCPIF	;a CCP modul megszakításkérő jelzőbit nullázása
	goto	END	;ugrás a megszakításkezelő szubrutin végére
	...
	...
END	swapf	S_TEMP,0	;W = STATUS regiszter elmentett értéke
	movwf	STATUS	;a STATUS regiszter értékének visszaállítása
	swapf	W_TEMP,1	;a W_TEMP értékének bitcseréje
	swapf	W_TEMP,0	;a W értékének visszaállítása
	retfie		;visszatérés a megszakításból
	...
	...

      Abban, hogy a megszakításkezelő szubrutin meg tudja állapítani, hogy éppen az első kiolvasási esemény történt-e meg (amiből még nem számítható időtartam), egy szoftveres jelzőbit regiszter (FIRST) segédkezik, amelynek 0. bitje jelzi az első esemény megtörténtét. Ha FIRST,0 = "1", akkor az első kiolvasási esemény már megtörtént.
      A megszakításos kiolvasás-kezelés biztosítja, hogy a főprogram a lehető legtöbb időt tölthesse más feladatokkal, mivel így nincs szükség a folyamatos erőforrásigényű jelzőbit-figyelésre.
      A példában a megszakításkezelő szubrutin a számításokat, a konverziókat és a kijelzés vezérlését a két esemény közötti idő alatt végzi el, ami az előző példákhoz hasonlóan, szintén behatárolja a mérhető időtartamot. ("Rövid" időtartamok pontos mérésére a további példák adnak útmutatót.)
      A fenti program méréshatárai 20 MHz-es órajelfrekvencia (200ns-os (5 MIPS) utasításvégrehajtás) mellett:
     · Az alsó határfrekvenciát a Timer 1 számlálási ciklusa határolja be: 0,013 s (76 Hz).
     · A felső határfrekvenciát a megszakításkezelő szubrutin hossza korlátozza: ~33 µs (~30 kHz). A maximális mérési hiba a 200 ns-os felbontás miatt: 0,006%.

Vissza a lap tetejére

      A következő programrészlet folyamatos időmérés megvalósítását mutatja be megszakításkezeléssel, és akár egészen kicsi periódusidők mérésére is alkalmazható.
      A rövid időtartamok kezelését biztosítja:
     · a Timer 1 minél gyorsabb léptetése (nagyobb léptető frekvencia nagyobb felbontást, pontosabb mérést tesz lehetővé);
     · a CCP modul bemenő jelének beállított 1:16 osztási aránya (minden 16. esemény hatására jön létre kiolvasás, vagyis a számított időintervallumot 16-tal osztani kell a helyes végeredményhez);
     · a kiolvasott értékek párban való kezelése: két kiolvasott érték után a feldolgozás ideje alatt a Capture üzemmód ki van kapcsolva (így néhány bejövő esemény észlelése kimarad, de van elég idő az egyéb feladatok elvégzésére);
     · a megszakításkezelő szubrutin gyors átfutása az értékpár első elemének kiolvasásakor (ez az átfutási idő adja meg a mérés felső határfrekvenciáját, az átfutási időnek kisebbnek kell lennie mint a két esemény közötti időtartam kétszerese, hogy a második érték nehogy még a kiolvasás előtt felülíródjon; valamint az első kiolvasott értéket még a második esemény előtt el kell menteni).
      Az "első érték" tárolóregiszterei: TEMP1L, TEMP1H; a "második érték" tárolóregiszterei: TEMP2L, TEMP2H; az eredményregiszterek: TIMEL, TIMEH.
      A FIRST szoftveres jelzőbit regiszter 0. bitje jelzi az első esemény megtörténtét. Ha FIRST,0 = "1", akkor az első kiolvasási esemény már megtörtént.

	...
	...
	clrf	CCP1CON	;a CCP modul kikapcsolása
	clrf	T1CON	;Timer 1 kikapcsolva (előosztás 1:1, belső léptetés, szinkronizáció)
	clrf	INTCON	;a megszakítások tiltása
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	bsf	TRISC,CCP1	;a CCP1 kivezetés bemenetként való beállítása
	clrf	PIE1	;a periféria megszakítások tiltása
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	clrf	PIR1	;a periféria megszakításkérő jelzőbitek nullázása
	clrf	FIRST	;a szoftveres jelzőbitregiszter nullázása
	...
	...
	bsf	T1CON,0	;a Timer 1 léptetésének indítása
	movlw	B'00000111'	;A CCP modul vezérlő maszk betöltése
	movwf	CCP1CON	;a Capture üzemmód indítása, kiolvasás minden 16. felfutó élre
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	movlw	B'xxxxxxxx'	;megszakítás engedélyező maszk bevitele; CCPIE="1"
	movwf	PIE1	;a maszk érvényesítése
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	bsf	INTCON,6	;PEIE="1"; periféria megszakítások engedélyezése
	bsf	INTCON,7	;GIE="1"; globális megszakítás engedélyezés
	...
	...
MEGSZ	movwf	W_TEMP	;a W értékének mentése
	swapf	STATUS,0	;W = STATUS bitcserével
	movwf	S_TEMP	;a STATUS regiszter bitcserélt értékének elmentése
	clrf	STATUS	;a 0. adatmemória lap kiválasztása
	btfsc	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "0"
	goto	CCPINT	;ugrás a kiolvasás kezelésére
			;*** Egyéb megszakítások esetén szükséges beállítások ***
	clrf	CCP1CON	;egyéb megszakítás esetén a CCP modul kikapcsolása
	bcf	FIRST,0	;az "első érték kiolvasása következik" jelzés beállítása
	...		;*** Egyéb megszakítások tesztelése ***
	...
	...
CCPINT	btfss	FIRST,0	;az első eseményt jelző szoftveres jelzőbit vizsgálata
	goto	ELSO	;ugrik, ha FIRST,0 = "0"
	clrf	CCP1CON	;a CCP modul kikapcsolása
	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP2L	;TEMP2L = CCPR1L ("második érték" alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP2H	;TEMP2H = CCPR1H ("második érték" felső bájt elmentve)
			;*** A két érték közötti különbség meghatározása ***
	...
	...
			;*** Időtartamszámítás ***
	...
	...
			;*** Konverzió (például bináris/BCD és BCD/7-szegmens) ***
	...
	...
			;*** Kijelzés vezérlése ***
	...
	...
	bcf	FIRST,0	;az "első érték kiolvasása következik" jelzés beállítása
	bcf	PIR1,CCPIF	;a CCP modul megszakításkérő jelzőbit nullázása
	movlw	B'00000111'	;A CCP modul vezérlő maszk betöltése
	movwf	CCP1CON	;a Capture üzemmód indítása, kiolvasás minden 16. felfutó élre
	goto	END	;ugrás a megszakításkezelő szubrutin végére
ELSO	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP1L	;TEMP1L = CCPR1L ("első érték" alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP1H	;TEMP1H = CCPR1H ("első érték" felső bájt elmentve)
	bsf	FIRST,0	;a "második érték kiolvasása következik" jelzés beállítása
	bcf	PIR1,CCPIF	;a CCP modul megszakításkérő jelzőbit nullázása
	goto	END	;ugrás a megszakításkezelő szubrutin végére
	...		;*** Egyéb megszakítások kezelése ***
	...
	...
	movlw	B'00000111'	;egyéb megszakítás kezelése után a CCP modul indítása
	movwf	CCP1CON	;a Capture üzemmód indítása, kiolvasás minden 16. felfutó élre
END	swapf	S_TEMP,0	;W = STATUS regiszter elmentett értéke
	movwf	STATUS	;a STATUS regiszter értékének visszaállítása
	swapf	W_TEMP,1	;a W_TEMP értékének bitcseréje
	swapf	W_TEMP,0	;a W értékének visszaállítása
	retfie		;visszatérés a megszakításból
	...
	...

      A megkívánt gyors működés miatt külön figyelmet kell fordítani az egyéb megszakítások kezelésére. A két kiolvasási esemény között fellépő megszakítás végrehajtás meghiúsíthatja a következő esemény kiolvasását, illetve egy vagy több esemény figyelmen kívül maradhat, ami mérési hibát okoz. Ezért egyéb megszakítás fellépésekor a már megkezdett mérést törölni kell, valamint a megszakításkezelés után új mérést kell indítani. Ez a működés a példaprogramon is végigkövethető.

      A fenti program méréshatárai 20 MHz-es órajelfrekvencia (200ns-os (5 MIPS) utasításvégrehajtás) mellett:
     · Az alsó határfrekvenciát a Timer 1 számlálási ciklusa határolja be: 0,013 s (76 Hz).
     · A felső határfrekvenciát a megszakításkezelő szubrutin hossza korlátozza: 230 ns (4,4 MHz). A maximális mérési hiba a 12,5 ns-os felbontás miatt: 5..6%.

Vissza a lap tetejére

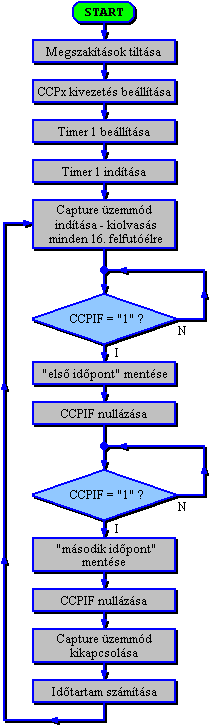

      A következő folyamatábra rövid időtartamok folyamatos mérésének megvalósítását mutatja be, az előző programrészlethez hasonló megoldásokkal, de jelzőbitfigyeléses módszerrel. Ez előnyösen használható, azokban az esetekben, amikor a mikrovezérlőnek a mérésen és a mért érték kijelzésén kívül nincs egyéb feladata.

16.2.3-3. Ábra

Vissza a lap tetejére

      A folyamatábrát megvalósító programrészlet:

	...
	...
	clrf	CCP1CON	;a CCP modul kikapcsolása
	clrf	T1CON	;Timer 1 kikapcsolva (előosztás 1:1, belső léptetés, szinkronizáció)
	clrf	INTCON	;a megszakítások tiltása
	bsf	STATUS,5	;az 1. adatmemória lap kiválasztása
	bsf	TRISC,CCP1	;a CCP1 kivezetés bemenetként való beállítása
	clrf	PIE1	;a periféria megszakítások tiltása
	bcf	STATUS,5	;a 0. adatmemória lap kiválasztása
	clrf	PIR1	;a periféria megszakításkérő jelzőbitek nullázása
	clrf	FIRST	;a szoftveres jelzőbitregiszter nullázása
	...
	...
	bsf	T1CON,0	;a Timer 1 léptetésének indítása
UJRA	movlw	B'00000111'	;A CCP modul vezérlő maszk betöltése
	movwf	CCP1CON	;a Capture üzemmód indítása, kiolvasás minden 16. felfutó élre
ELSO	btfss	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "1"
	GOTO	ELSO	;visszalép, mivel nem történt kiolvasás
	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP1L	;TEMP1L = CCPR1L ("első érték" alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP1H	;TEMP1H = CCPR1H ("első érték" felső bájt elmentve)
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
MASOD	btfss	PIR1,CCPIF	;a CCP modul megszakításkérés jelzőbit vizsgálata; ugrik, ha "1"
	GOTO	MASOD	;visszalép, mivel nem történt kiolvasás
	movf	CCPR1L,0	;W = CCPR1L
	movwf	TEMP2L	;TEMP2L = CCPR1L ("második érték" alsó bájt elmentve)
	movf	CCPR1H,0	;W = CCPR1H
	movwf	TEMP2H	;TEMP2H = CCPR1H ("második érték" felső bájt elmentve)
	bcf	PIR1,CCPIF	;a CCPIF jelzőbit nullázása
	clrf	CCP1CON	;a CCP modul kikapcsolása
			;*** A két érték közötti különbség meghatározása ***
	...
	...
			;*** Időtartamszámítás ***
	...
	...
			;*** Konverzió (például bináris/BCD és BCD/7-szegmens) ***
	...
	...
			;*** Kijelzés vezérlése ***
	...
	...
	goto	UJRA	;visszalép egy újabb mérési ciklus indítására

      A program méréshatárai 20 MHz-es órajelfrekvencia (200ns-os (5 MIPS) utasításvégrehajtás) mellett:
     · Az alsó határfrekvenciát a Timer 1 számlálási ciklusa határolja be: 0,013 s (76 Hz).
     · A felső határfrekvenciát az "első érték" elmentését végző programrészlet hossza korlátozza: 100 ns (10 MHz). A maximális mérési hiba a 12,5 ns-os felbontás miatt: 12,5%.

  Tudomány és Technika (test@t-es-t.hu)

---



<< Előző oldal   Vissza a tartalomjegyzékhez   Vissza a lap tetejére   Következő oldal >>
