15.3.2. A Timer 1 külső léptetése

      A Timer 1 számláló áramkör külső léptetőjele a T1CKI mikrovezérlő bemenetre kapcsolt külső jel vagy a Timer 1 független oszcillátor áramkörének órajele lehet. A külső jeles működés kiválasztása a T1CON vezérlő regiszterben elhelyezett TMR1CS bit beállításával történhet. A logikai "0" érték a belső utasításciklus órajelét, a logikai "1" érték a külső órajel forrást választja ki.
      A Timer 1 független oszcillátor áramkörének aktiválása T1CON vezérlő regiszterben elhelyezett T1OSCEN bit logikai "1"-re állításával történhet.
      A külső léptetőjel állandó frekvenciájú órajel vagy véletlenszerű impulzus-sorozat egyaránt lehet, ha az a fejezet végén található táblázatban látható időzítési feltételeknek megfelel.

A Timer 1 külső léptető jele egy szinkronizáló áramkörrel késleltethető olyan mértékben, hogy a léptetés egy jól meghatározott időpontban, a Q4 órajelciklus elején történjen meg, így ez a folyamat nincs hatással egy esetleges érték kiolvasásra, amely a Q2 órajelciklusban megy végbe. A szinkronizáló áramkör a T1CON vezérlő regiszterben elhelyezett vezérlő bittel kapcsolható be. Az áramkör késleltetése 3..7 órajelciklus, vagyis két utasításciklusnál minden esetben rövidebb.

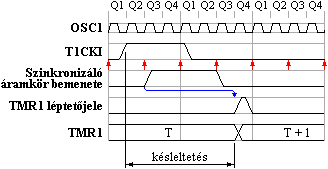

A szinkronizáló késleltetés alakulását előosztó alkalmazása nélkül a következő ábra mutatja be.

A külső léptetés késleltetése
15.3.2-1. Ábra

      A külső léptető jel vizsgálata a Q2 és Q4 órajelciklus végén, a piros nyilakkal jelölt időpontokban történik meg. A külső léptető jel felfutó éle után következő vizsgálat észleli a léptetés tényét, aminek hatására a szinkronizáló áramkör bemenetén is létre jön a vezérlő felfutó él. A szinkronizáló áramkör bemenetén a logikai "1" szint a külső léptető jel logikai "0" szintre való visszatérésének észleléséig tart.
      A Timer 1 számláncának léptető jele az észlelést követő 3..7 órajelciklus eltelte után jön létre.

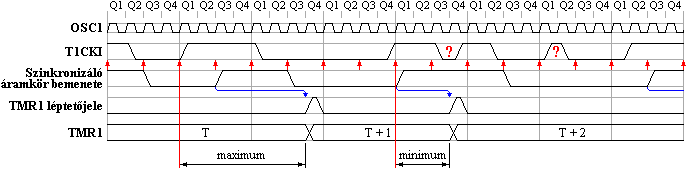

      A következő ábra a szinkronizáló áramkör késleltetésének határeseteit és az időkorlát túllépéseket mutatja be.

A külső léptetés késleltetése és lehetséges hibái
15.3.2-2. Ábra

Az ábrán jól látható, hogy a mintavételezési időközöknél rövidebb léptető impulzusok esetenként figyelmen kívül maradnak.
Előosztó alkalmazása esetén a mintavételezés az előosztó kimenetén történik meg, így az időkorlátok az osztási aránytól függően megváltoznak.

A következő táblázat a T1CKI mikrovezérlő bemenetre vezetett külső léptető jel időjellemzőinek határértékeit adja meg.

**15.3.2-1. Táblázat**
Megnevezés		Minimális hossz Utasításciklus: T_ut = 4 · T_oszc Előosztás: N = 2, 4, 8,...
Magas szint	Szinkron, előosztás nélkül	0,5·T_ut + 20 [ns]
	Szinkron, előosztással	15 [ns] (LF - 25 [ns])
	Aszinkron	30 [ns] (LF - 50 [ns])
Alacsony szint	Szinkron, előosztás nélkül	0,5·T_ut + 20 [ns]
	Szinkron, előosztással	15 [ns] (LF - 25 [ns])
	Aszinkron	30 [ns] (LF - 50 [ns])
Periódusidő	Szinkron, előosztás nélkül	30 [ns] (LF - 50 [ns])
	Szinkron, előosztással	(T_ut + 40) / N [ns]
	Aszinkron	60 [ns] (LF - 100 [ns])

Az LF jelölésű adatok a kiterjesztett feszültségtartományú mikrovezérlő típusokra vonatkoznak.
