15.3.4. A Timer 1 oszcillátor áramköre

A Timer 1 számlálót tartalmazó mikrovezérlők T1OSO és T1OSI kivezetései között egy beépített kristály oszcillátor áramkör található, amely egy külső kvarckristállyal maximum 200 kHz-es (jellemzően 32 kHz-es), kisfogyasztású órajelgenerátor kialakítását teszi lehetővé.
Az áramkör a Timer 1 számláló léptetőjeleként használható fel és készenléti üzemmódban is működtethető.

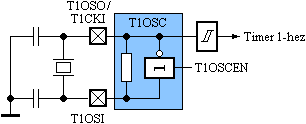

A következő ábrán az oszcillátor áramkör elvi vázlata látható.

A Timer1 oszcillátor áramköre
15.3.4-1. Ábra

      Az oszcillátor áramkör bekapcsolása a T1CON vezérlő regiszterben elhelyezett T1OSCEN vezérlő bit logikai "1"-re állításával lehetséges.
      (Az oszcillátor áramkör Schmitt-trigger jellegű puffer áramkörének üzemmódját a mikrovezérlő automatikusan beállítja. Egy külső órajel fogadásakor gyors, de nagyobb fogyasztású; a beépített oszcillátor áramkör használatakor lassabb, de kisfogyasztású üzemmód kerül kiválasztásra.)
      A külső fázistoló kondenzátorok értéktartományára adott gyári ajánlásokat mutatja be a következő táblázat.

**15.3.4-1. Táblázat**
Frekvencia	C₁, C₂
32 kHz	33 pF
100 kHz	15 pF
200 kHz	15 pF
