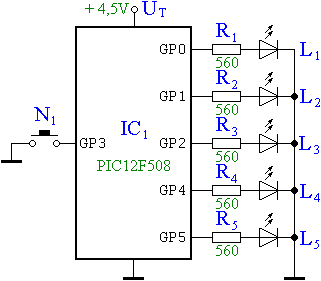

Az ábrán látható kiépítésben a nyomógombnak és a LED-eknek tetszőleges funkció adható, a tényleges működési módoknak csak a fantázia és a mikrovezérlő programmemóriájának mérete szab határt.
      A PIC12F508 mikrovezérlő és az áramkör főbb jellemzői:
     · A tápfeszültség megjelölt értéke a telepes működtetés miatt 4,5 V. A LED-ek áramkorlátozó ellenállásai ehhez, 5 mA-es áramhoz és 1,8V-os nyitófeszültséghez vannak méretezve. A mikrovezérlő üzemi feszültségtartománya 2..5,5 V, amelyen belül a teljes áramkör működőképes. Ügyelni kell arra, hogy a tápfeszültség rövid időre se lépje túl a 6,5 V-os határértéket!
     · A programban a GP3 kivezetést bemenetnek, a többit kimenetnek kell konfigurálni!
     · A kimenetként konfigurált mikrovezérlő kivezetések maximális üzemi árama egyenként 20 mA, amelyet tartósan is képesek leadni. Az áram felső határértéke: 25 mA.
     · A bemenetként konfigurált (GP3) kivezetés esetében, a helyes működéshez aktiválni kell a programozható belső felhúzóellenállásokat! A belső felhúzó ellenállások a GP3 bemenetet logikai "1" szinten tartják, amely a nyomógomb működtetésekor "0"-ra vált.
     · Az áramkörben nincs külön órajelgenerátor, a mikrovezérlő a saját belső 4 MHz-es oszcillátorát használja, amelyből az 1 µs-os (1 MHz) utasításvégrehajtási idő adódik. (Vagyis a mikrovezérlő másodpercenként egymillió alapműveletet végezhet.)
     · A PIC12F508 mikrovezérlő 512x12 bites programmemóriával (FLASH) és 25x8 bites adatmemóriával (RAM) rendelkezik. (Az alternatívaként használható PIC12F509 mikrovezérlő 1024x12 bites programmemóriával (FLASH) és 41x8 bites adatmemóriával (RAM) rendelkezik.)

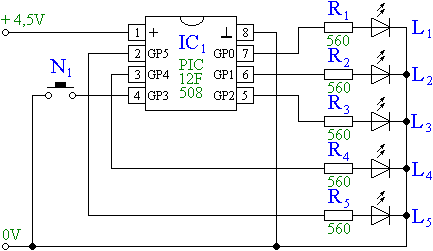

      A NYÁK tervezését és a megépítést segítendő, az áramkör huzalozási vázlata:

      Az áramkör alkatrészjegyzéke:

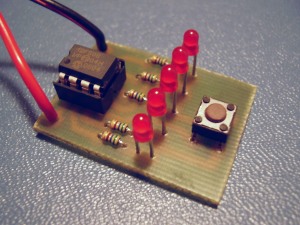

      Egy lehetséges (1" x 1,4" méretű) nyomtatott áramkör alkatrészoldala:

      A nyomtatott áramkör forrasztási oldala:

      A PICD-2 demonstrációs és fejlesztő áramkörhöz kialakított szoftverek:
