A PICD-2-B egy futó fényhatást keltő program, amelynél a futási sebességet a nyomógombbal lehet változtatni.
      A megjelenített jelsorozat öt 5-bites "szóból" áll, amelyek egymás után kerülnek megjelenítésre, folyamatosan ismétlődve. A jelsorozat a következő ábrán látható.

      A futás a minimális sebességgel, 0,8 s-os jelváltási közökkel indul, és a nyomógomb működtetésével gyorsítható a maximális sebességig, amely elérése után újra lassulni kezd. A nyomógomb állapotának lekérdezése 0,05 s-onként, de folyamatos nyomvatartás esetén a sebesség egy fokozattal való növelése nyolcszor ennyi, vagyis 0,4 s-onként történik meg. A program 16 futási sebességet biztosít, amelyek során a jelváltási idő 0,05 s-tól 0,8 s-ig változhat 0,05 s-onként.

A - Alapbeállítások

      A program elején végre kell hajtani a mikrovezérlő kívánt működéséhez szükséges alapbeállításokat:
     · Az OPTION vezérlő regiszterben engedélyezni kell a GP3 bemenet belső felhúzóellenállását;
     · A TRISGPIO vezérlő regiszterben a GP3 kivezetést bemenetnek, a többit kimenetnek kell konfigurálni;
     · Nullázni kell a SPEED sebességvezérlő regisztert;
     · Nullázni kell a DIRECTION iránykiválasztó regisztert;
     · Nullázni kell a COUNTER számláló/címző regisztert.
      Az ezt megvalósító programrészlet:

...	movlw	B'10000000'	;A 80h érték betöltése a W munkaregiszterbe
	option		;A W tartalmának betöltése az OPTION regiszterbe
	movlw	B'00001000'	;A 08h érték betöltése a W munkaregiszterbe
	tris	H'6'	;A W tartalmának betöltése a TRISGPIO regiszterbe
	clrf	SPEED	;SPEED = 0
	clrf	DIRECTION	;DIRECTION = 0
	clrf	COUNTER	;COUNTER = 0
...	...

B - Sebességvezérlés

      A nyomógomb működtetése a SPEED nevű regiszter tartalmának egyesével való növelését, illetve csökkentését végzi. (Folyamatos nyomvatartás esetén 0,05 s-onként.) A kezdőérték: "0000 0000", innen indul a növelés, majd a "0111 1111" érték elérése után következik az irányváltás, vagyis a csökkentés, vissza "0000 0000"-ig, majd ismét növelés, és így tovább...
      A DIRECTION regiszter értéke jelöli ki a léptetés irányát. A DIRECTION regiszter alapértéke: "0", majd a SPEED regiszter fent említett értékénél ("0111 1111") "1"-re vált, utána a "0000 0000" érték elérésekor ismét "0"-ra vált. A DIRECTION regiszter "0" értékénél a SPEED regiszter nő, "1" értékénél pedig csökken.
      A kimenet jelváltásai között a 0,05 s-os késleltetés a SPEED regiszter értékétől függő számban hajtódik végre. Így a SPEED értékének beállításával vezérelhető a kimenetváltások közötti időtartam, vagyis a látszólagos futási sebesség.
      A késleltetési idő a SPEED regiszter minden nyolcadik léptetésénél, változik (nő vagy csökken) 0,05 s-mal. Ez biztosítja, hogy a nyomógomb folyamatos működtetésénél ne legyen túl gyors a sebességváltozás, vagyis a sebesség könnyen beállítható legyen. Folyamatos nyomvatartás esetén a sebesség 0,4 s-onként (8 x 0,05 s) változik.
      A fentiekből belátható, hogy a sebesség 16 lépésben változtatható.

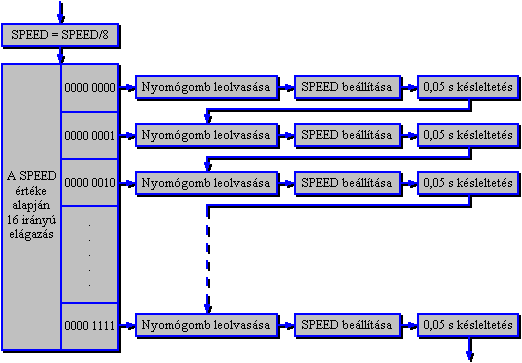

      A következő ábra a SPEED regiszter értékétől függő késleltetés megvalósítását mutatja be.

      Az ábra szerinti megoldás biztosítja:
     · a SPEED regiszter értékétől függő késleltetést;
     · a nyomógomb 0,05 s-onkénti leolvasását;
     · működtetett nyomógomb esetén a SPEED regiszter értékének 0,05 s-onkénti módosítását;
     · folyamatosan működtetett nyomógomb esetén a sebesség egy fokozattal történő automatikus növelését 0,4 s-onként.
      A folyamatábrán ismétlődő ágakat célszerű szubrutinnal megoldani.
      A folyamatábrán látható elágazást megvalósító programrészlet:

	...	...	;a program előző része
A1	movf	SPEED,0	;W = SPEED
	movwf	S1	;S1 = SPEED
	rrf	S1,1	;S1 1.jobbra forgatása
	rrf	S1,1	;S1 2.jobbra forgatása
	rrf	S1,0	;W = S1 3.jobbra forgatása
	andlw	B'00001111'	;a felső négy bit nullázása
	movwf	S1	;S1 = SPEED/8
	movlw	START	;W = az elágazás kezdőcíme
	addwf	S1,0	;W = START + SPEED/8
	movwf	PCL	;PCL = START + SPEED/8, ugrás a címre
START	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (1.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (2.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (3.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (4.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (5.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (6.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (7.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (8.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (9.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (10.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (11.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (12.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (13.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (14.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (15.)
	call	WAIT	;A nyomógombkezelő és késleltető szubrutin (16.)
	...	...	;a program további része

C - Nyomógombkezelés

      A nyomógomb működtetésének hatására végre kell hajtani:
     · a DIRECTION regiszter 0. bitjének "1"-re állítását, ha a SPEED regiszter értéke '0111 1111';
     · a DIRECTION regiszter 0. bitjének "0"-ra állítását, ha a SPEED regiszter értéke '0000 0000';
     · a SPEED regiszter értékének növelését, ha a DIRECTION regiszter értéke "0";
     · a SPEED regiszter értékének csökkentését, ha a DIRECTION regiszter értéke "1";

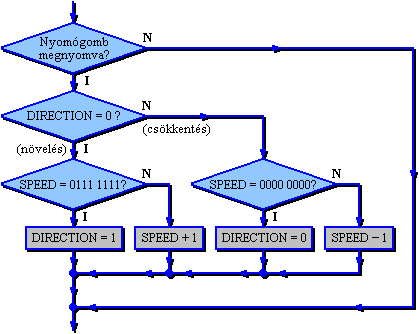

      A feladatot megoldó program folyamatábrája:

      Ez a nyomógombkezelési megoldás természetesen kiküszöböli a nyomógomb érintkezőinek bizonytalan zárásából adódó "pergési" jelenségek hatását is.
      A folyamatábrát megvalósító programrészlet:

	...	...	;a program előző része
	btfsc	GPIO,3	;A GP3 bemenet tesztelése
	goto	C4	;ugrás, ha GP3=1 (nincs megnyomva)
	btfsc	DIRECTION,0	;A DIRECTION regiszter 0.bit tesztelése
	goto	C2	;ugrás, ha DIRECTION=1 (csökkentés)
	movlw	B'01111111'	;W = B'0111 1111'
	subwf	SPEED,0	;W = SPEED - B'0111 1111', SPEED nem változik
	btfsc	STATUS,2	;A zérusjelző bit tesztelése
	goto	C1	;ugrik, ha SPEED = B'0111 1111'
	incf	SPEED,1	;SPEED = SPEED + 1
	goto	C4	;ugrás a további programrészletekre
C1	bsf	DIRECTION,0	;A DIRECTION 0.bit "1"-re vált
	goto	C4	;ugrás a további programrészletekre
C2	movf	SPEED,1	;A SPEED regiszter tesztkiolvasása
	btfsc	STATUS,2	;A zérusjelző bit tesztelése
	goto	C3	;ugrik, ha SPEED = B'0000 0000'
	decf	SPEED,1	;SPEED = SPEED - 1
	goto	C4	;ugrás a további programrészletekre
C3	bcf	DIRECTION,0	;A DIRECTION 0.bit "0"-ra vált
C4	...	...	;a program további része
	...	...

D - Késleltetés

E - Léptetés

      A megjelelnítés során a megjelenített jelsorozaton belül az egyes mintákat a COUNTER regiszter értéke választja ki. Tehát a COUNTER regiszter értékét minden kimenetváltás után 1-gyel növelni kell, illetve az utolsó minta után nullázni.
      A COUNTER regiszter kezdőértéke nulla, majd négyig növekszik, majd újra nullázódik, és így tovább...

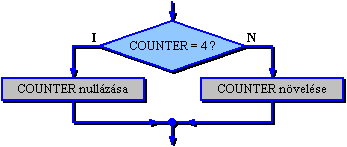

      Az ezt megvalósító folyamatábra:

      A programrészlet:

...	...	...
	movlw	H'4'	;A 04h érték betöltése a W munkaregiszterbe
	subwf	COUNTER,0	;W = COUNTER-4, a COUNTER nem változik
	btfsc	STATUS,2	;A zérusjelző bit tesztelése
	goto	CLEAR	;ugrik, ha COUNTER=2
	incf	COUNTER	;A COUNTER növelése 1-gyel
	goto	CC	;Folytatás a CC-től
CLEAR	clrf	COUNTER	;A COUNTER regiszter nullázása
CC	...	...
	...	...

F - Megjelenítés

      Az 5-szavas jelsorozatok tárolása a programmemóriában történik egy 10-szavas blokkban. Mivel csak a programmemória első 256 szava érhető el számított ugrásokkal (a PC írásával), a 10-szavas blokkot ide kell helyezni.
      A bitminták elkészítésekor figyelembe kell venni, hogy a GPIO kimeneti regiszter 3. bitje bemenetként van felhasználva, vagyis: az 1. kimenetnek a 0. bit, a 2.-nak az 1. bit, a 3.-nak a 2. bit, a 4.-nek a 4. bit, az 5.-nek az 5. bit felel meg.
      A programmemóriában tárolt bitminta:

START2	movlw	B'00100001'	;W = B'0010 0001'
	goto	OUT	;Ugrás a megjelenítés programrészre
	movlw	B'00000011'	;W = B'0000 0011'
	goto	OUT	;Ugrás a megjelenítés programrészre
	movlw	B'00000110'	;W = B'0000 0110'
	goto	OUT	;Ugrás a megjelenítés programrészre
	movlw	B'00010100'	;W = B'0001 0100'
	goto	OUT	;Ugrás a megjelenítés programrészre
	movlw	B'00110000'	;W = B'0011 0000'
	goto	OUT	;Ugrás a megjelenítés programrészre

      A START2 és COUNTER értékeiből kiszámítható a soron következő minta helye, vagyis a szükséges ugrás címe:

S1 = START2 + 2•COUNTER.

      Felhasználva, hogy a balra forgatás 2-vel való szorzásnak felel meg, a kimenő jel kiválasztására és megjelenítésére a következő megvalósítás adódik:

...	...	...	;Az előző programrészek
	bcf	STATUS,0	;A C túlcsordulás-jelzőbit nullázása
	movlw	START2	;Az első bitminta címének betöltése W-be
	movwf	S1	;S1 = START2
	rlf	COUNTER,0	;W = 2 x COUNTER
	addwf	S1,0	;W = START2 + 2xCOUNTER
	movwf	PCL	;PCL = START2 + 2xCOUNTER, ugrás a címre
START2	movlw	B'00100001'	;W = B'0010 0001', 1. minta
	goto	OUT	;Ugrás a megjelenítés programrészre
	movlw	B'00000011'	;W = B'0000 0011', 2. minta
	goto	OUT	;Ugrás a megjelenítés programrészre
	movlw	B'00000110'	;W = B'0000 0110', 3. minta
	goto	OUT	;Ugrás a megjelenítés programrészre
	movlw	B'00010100'	;W = B'0001 0100', 4. minta
	goto	OUT	;Ugrás a megjelenítés programrészre
	movlw	B'00110000'	;W = B'0011 0000', 5. minta
	goto	OUT	;Ugrás a megjelenítés programrészre
OUT	movwf	GPIO	;GPIO = W, a bitminta megjelenik a kimeneten
	goto	A1	;visszatérés a program elejére

      A soron következő bitminta címe az S1 regiszter segítségével a W munkaregiszterben jön létre, majd annak a PCL vezérlő regiszterbe történő beírásával végbemegy a számított ugrás.
      Az ugrás célsorában a kiválasztott bitminta a W munkaregiszterbe kerül. Majd a program a megjelenítési résznél (OUT) folytatódik.
      A megjelenítéshez a W értéke a GPIO kimeneti regiszterbe íródik.

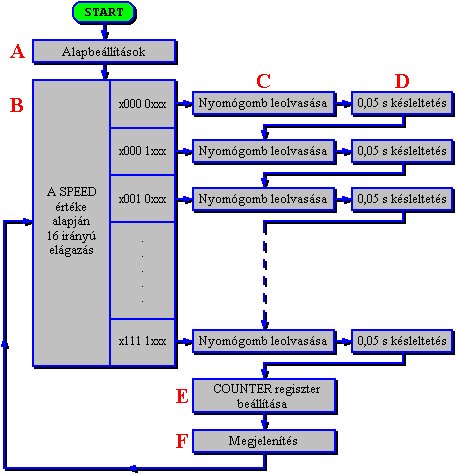

A teljes folyamatábra

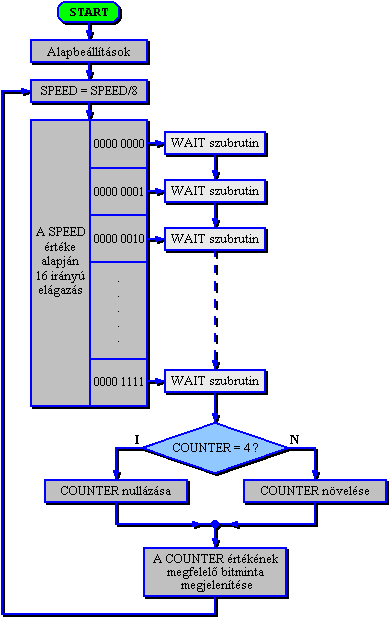

      A főprogram folyamatábrája:

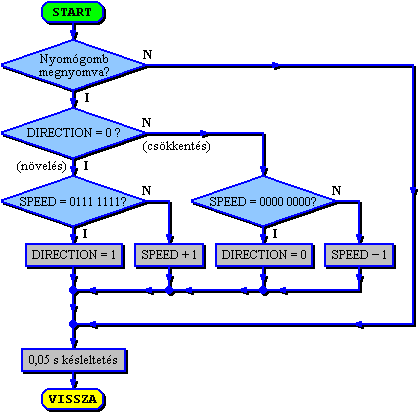

      A nyomógombkezelő és késleltető szubrutin folyamatábrája:

A letölthető program
