15.2.5. Timer 0 előosztó beállítása

---

      A Timer 0-hoz használható 8-bites előosztó áramkör alternatív funkciója a biztonsági időzítő áramkör (WDT - Watchdog Timer) időzítésének növelése, ami a 8-bites osztó utóosztóként való alkalmazásával valósul meg. Az osztó áramkör egyidőben természetesen csak az egyik feladatot láthatja el.
      Az előosztó áramkör nem olvasható és nem írható, viszont a TMR0 regiszter (Timer 0) írásakor automatikusan nullázódik, ha az előosztó a Timer 0-hoz van rendelve.
      Az elő-, illetve utóosztó tulajdonképpen egy bitenként megcsapolt, 8-bites bináris számláló áramkör. Nullázása a 8db belső tároló kimenetének nullázását jelenti, a beállított osztási arány nem változik.
      Az előosztó áramkör Timer 0-hoz rendelése az OPTION_REG vezérlő regiszterben elhelyezett PSA bit "0"-ra állításával, az osztási érték beállítása az ugyanitt elhelyezett PS0..PS2 vezérlő bitekkel történhet.

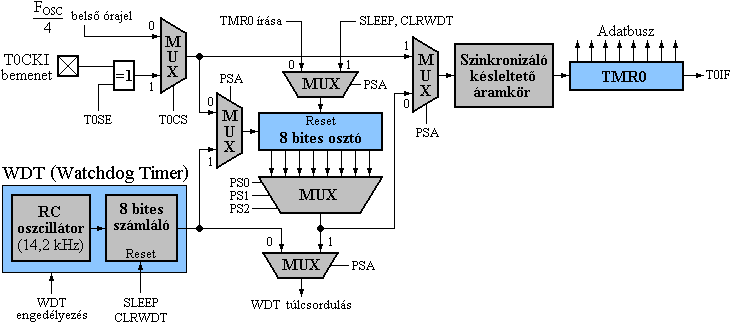

      A következő ábrán az előosztó környezetének blokkvázlata látható.

15.2.5-1. Ábra

      Az előosztó hozzárendelése és osztási arányának beállítása programfutás közben is bármikor megváltoztatható. Az előosztó hozzárendelésének megváltoztatására ajánlott programrészletek:

     · A Timer0-tól a WDT-hez:

	...
			;ha a Timer0 előosztás 1:1 volt, akkor a következő részt végre kell hajtani:
	bsf	STATUS,RP0	;az 1. adatmemórialap kiválasztása
	movlw	B'xx0x0xxx	;1:1-től eltérő osztás beállítása a Timer0-hoz
	movwf	OPTION_REG	;
	bcf	STATUS,RP0	;a 0. adatmemórialap kiválasztása
	clrf	TMR0	;Timer0 és az előosztó nullázása
	bsf	STATUS,RP0	;az 1. adatmemórialap kiválasztása
	movlw	B'xxxx1xxx'	;WDT-hez rendelés, osztás módosítás nélkül
	movwf	OPTION_REG	;
	clrwdt		;WDT és utóosztó nullázása
	movlw	B'xxxx1xxx'	;az utóosztó oszási arányának beállítása
	movwf	OPTION_REG	;
	bcf	STATUS,RP0	;a 0. adatmemórialap kiválasztása
	...

     · A WDT-től a Timer0-hoz:

	...
	clrwdt		;a WDT nullázása
	bsf	STATUS,RP0	;az 1. adatmemórialap kiválasztása
	movlw	B'xxxx0xxx'	;az előosztó Timer0-hoz rendelése, új osztás
	movwf	OPTION_REG	;
	bcf	STATUS,RP0	;a 0. adatmemórialap kiválasztása
	...
