15.2.4. Timer 0 működtetése külső léptetőjellel
A Timer 0 számláló áramkör léptetőjele a T0CKI mikrovezérlő bemenetre kapcsolt külső jel vagy az oszcillátor áramkör frekvenciájának negyede lehet. A kiválasztás az OPTION_REG vezérlő regiszterben elhelyezett T0CS bit beállításával történhet. A logikai "0" érték a belső utasításciklus órajelét, a logikai "1" érték a külső órajel forrást választja ki.
A külső léptetőjel állandó frekvenciájú órajel vagy véletlenszerű impulzus-sorozat egyaránt lehet, ha az a fejezet végén található táblázatban látható időzítési feltételeknek megfelel. A T0CKI bemenetre kapcsolt külső léptetőjel aktív élének kiválasztása (amelynek hatására a számláló előre lép) az OPTION_REG vezérlő regiszterben elhelyezett T0SE bit beállításával történhet. A logikai "0" érték felfutó, az "1" érték lefutó élt választ ki.
A külső léptető jelet egy szinkronizáló áramkör késlelteti olyan mértékben, hogy a léptetés egy jól meghatározott időpontban, a Q4 órajelciklus elején történjen meg, így ez a folyamat nincs hatással egy esetleges érték kiolvasásra, amely a Q2 órajelciklusban megy végbe. A szinkronizáló áramkör késleltetése 3..7 órajelciklus, vagyis két utasításciklusnál minden esetben rövidebb.

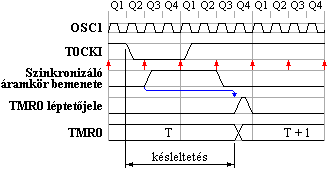

A késleltetés alakulását előosztó alkalmazása nélkül a következő ábra mutatja be.
15.2.4-1. Ábra
A külső léptető jel vizsgálata a Q2 és Q4 órajelciklus végén, a piros nyilakkal jelölt időpontokban történik meg. (A fejezet ábráin a lefutó él van kiválasztva aktív élnek.) A külső léptető jel lefutó éle után következő vizsgálat észleli a léptetés tényét, aminek hatására a szinkronizáló áramkör bemenetén is létre jön a vezérlő felfutó él. A szinkronizáló áramkör bemenetén a logikai "1" szint a külső léptető jel logikai "1" szintre való visszatérésének észleléséig tart.
A Timer 0 léptető jele az észlelést követő 3 vagy 5, illetve a külső léptető jel megjelenésétől számított 3..7 órajelciklus eltelte után jön létre.

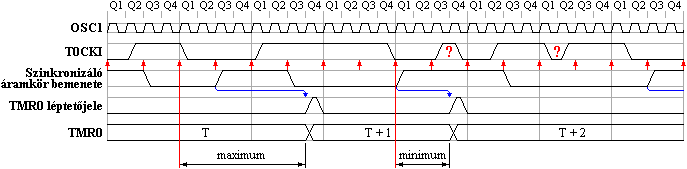

A következő ábra a késleltetések határeseteit és az időkorlát túllépéseket mutatja be.
15.2.4-2. Ábra
Az ábrán jól látható, hogy a mintavételezési időközöknél rövidebb léptető impulzusok esetenként figyelmen kívül maradnak.
Előosztó alkalmazása esetén a mintavételezés az előosztó kimenetén történik meg, így az időkorlátok az osztási aránytól függően megváltoznak.
A következő táblázat a T0CKI mikrovezérlő bemenetre vezetett külső léptető jel időjellemzőinek határértékeit adja meg.
Megnevezés | Minimális hossz Utasításciklus: Tut = 4 · Toszc Előosztás: N = 2, 4, 8,... |
|
---|---|---|
Magas szint | Előosztó nélkül | 0,5·Tut + 20 [ns] |
Előosztóval | 10 [ns] | |
Alacsony szint | Előosztó nélkül | 0,5·Tut + 20 [ns] |
Előosztóval | 10 [ns] | |
Periódusidő | Előosztó nélkül | Tut + 40 [ns] |
Előosztóval | (Tut + 40) / N [ns] |
