13.10. Perifériák digitális kimenetei

---

      A közepes teljesítményű PIC mikrovezérlők a következő digitális kimenettel rendelkező perifériákat tartalmazhatják:
     · CCP modul;
     · Szinkron soros port;
     · USART;
     · USB modul;
     · LIN busz modul;
     · Kapcsolóüzemű vezérlő modul.

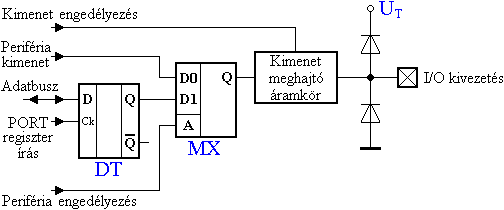

      A perifériák digitális kimeneteit megvalósító mikrovezérlő kivezetések kapcsolási megoldása látható a következő ábrán.

13.10-1. Ábra

      Azt, hogy az I/O kivezetés kimeneti meghajtó áramkörére a PORT I/O regiszter vagy a periféria áramkör kapcsolódik, az MX digitális multiplexer választja ki.
      A periféria áramkör kimenetének engedélyezéséhez szükséges az is, hogy a kivezetés kimenetként legyen konfigurálva, vagyis a kimeneti meghajtó áramkör engedélyezve legyen.
