13.9. Analóg kimenetek

---

      A közepes teljesítményű PIC mikrovezérlők a következő analóg kimenettel rendelkező analóg perifériákat tartalmazhatják:
     · D/A átalakítók;
     · feszültség referencia modul;
     · műveleti erősítők.

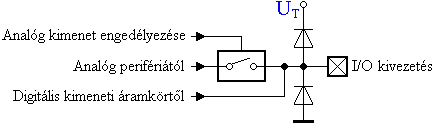

      Az analóg kimeneteket megvalósító mikrovezérlő kivezetések kapcsolási vázlata látható a következő ábrán.

13.9-1. Ábra

      A kivezetés analóg bemenetként való kiválasztását az adott periféria vezérlő regisztere hajtja végre. Ez a digitális kimenő áramkört nagyimpedanciás állapotba hozza és az analóg perifériát egy analóg kapcsolóval a kimenetre kapcsolja.
      A kivezetés analóg kimenetként való engedélyezése természetesen tiltja a fel-, illetve lehúzó ellenállások aktiválását is.
