13.8. Analóg bemenetek
A közepes teljesítményű PIC mikrovezérlők a következő analóg bemenettel rendelkező analóg perifériákat tartalmazhatják:
ˇ
analóg komparátorok;
ˇ
8-, 10- vagy 12-bites A/D átalakítók;
ˇ
műveleti erősítők.

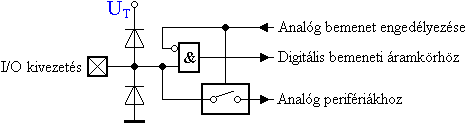

Az analóg bemeneteket megvalósító mikrovezérlő kivezetések kapcsolási vázlata látható a következő ábrán.
13.8-1. Ábra
A kivezetés analóg bemenetként való kiválasztását az adott periféria vezérlő regisztere hajtja végre, amely egyben tiltja a digitális bemenetet is. Az ábrából kiolvasható, hogy az analóg bemenetként használt kivezetés olvasva logikai "0" értéket ad vissza.
A kivezetés analóg bemenetként való engedélyezése természetesen tiltja a fel-, illetve lehúzó ellenállások aktiválását.
Az analóg perifériák bemeneti áramköre egy analóg kapcsolóval vagy analóg multiplexerrel kezdődik, amellyel a periféria lekapcsolható a kivezetésről.
