TT-A-A20
Automata hangerősítő
(Tervezési, alkatrész beszerzési stádiumban)
Frissítve: 2007.08.15. Frissítési lista

      Ezen az oldalon egy automatikus ki- és bekapcsolással, valamint automatikus bemenetválasztással ellátott komplett hangerősítő kerül bemutatásra. A készülék két (CD, DVD) beállítható szintű (0,3..2V) sztereó bemenettel rendelkezik. Ha valamely bemeneten megjelenik egy bizonyos szintű hangfrekvenciás jel, a hangerősítő automatikusan kilép a készenléti üzemmódból; valamint, ha bizonyos ideig nem észlelhető semmilyen bemenő jel, visszatér készenléti üzemmódba. A bemenetek közül az előlapi nyomógombokkal is választhat a felhasználó, de a kiválasztás a bemenő jel megjelenésekor automatikusan végbemegy. Természetesen, az egyik műsorforrásról a másikra való áttéréskor is automatikus az átkapcsolás.

      Szükség van-e az automatikus funkciókra?
      "... A digitális elektronika mai állása elérhető áron biztosít számos hasznos szolgáltatást, ami biztonságosabbá és egyszerűbbé teszi egy hangerősítő üzemeltetését. Nagyintegráltságú elemekkel megvalósítható a vezérlés és szabályozás olyan magas foka, ami új megvilágításba helyezi a hangerősítők helyét az emberi környezetben. A hagyományos esetben egy ilyen készülék kezelése (helyes használat) komoly előismeretet, felkészültséget, de minimálisan a kezelési útmutató beható tanulmányozását igényli. A bonyolult üzembehelyezés mellett, még az alapfunkciós használathoz, a meghallgatáshoz is többlépcsős bekapcsolási, kiválasztási, beállítási folyamat előzi meg a tényleges működést. Sok felhasználó, aki "egyszerűen csak zenét szeretne hallgatni", terhesnek érzi a bonyolult elektroakusztikai berendezések kezelését. (Természetesen vannak, akik kifejezetten örömüket lelik abban, ha uralhatják a kezelőszervek káoszát.) Az elektronika alkalmazásának más területein sok emberközeli megoldást találunk (grafikus felhasználói felület, Plug & Play technika, robot betanítás, hangfelismerő rendszerek, stb.), melyekkel összehasonlítva az elektroakusztika ezirányú fejlesztését, generációnyi lemaradás tapasztalható. Az érzékelés és alkalmazkodás megfelelő szintű megvalósításával felépíthetők olyan hangerősítő berendezések, melyek szerteágazó szolgáltatásrendszerüket automatikusan használják, azt a látszatot keltve, hogy nem is léteznek (úgymint nem kötik le a felhasználó figyelmét)...".
      A fenti, 1998-ból származó idézet még ma is aktuális, habár már tisztán látható, hogy a napjainkban felnövő nemzedéknek idősebb korában sem fog gondot okozni az újabbnál újabb elektronikus berendezések kezelése. Persze a kényelemszeretet (vagy lustaság) nem egy kihaló félben levő emberi tulajdonság.

      A TT-A-A20 hangerősítő jellemzői:
     · 2x20 W-os kimenő teljesítmény 8 Ω-os hangsugárzók esetén (2x22 W - 4 Ω);
     · 20 Hz .. 20 kHz -es frekvenciaátviteli sáv (±1 dB);
     · jobb, mint 0,1%-os teljes harmonikus torzítás maximális kimenő teljesítménynél a teljes átviteli sávban;
     · két, az előlapon beállítható szintű (1..2 V) sztereó bemenet, túlvezérlés kijelzéssel;
     · hangszóró kimenet bekapcsolás késleltetés és előrehozott kikapcsolás;
     · hangszóró egyenfeszültség elleni védelem, előlapi kijelzéssel;
     · kimenet rövidzárvédelem;
     · nyomógombos és automatikus készenlétvezérlés (ki- és bekapcsolás);
     · minimális készenléti fogyasztás;
     · nyomógombos és automatikus bemenetválasztás.

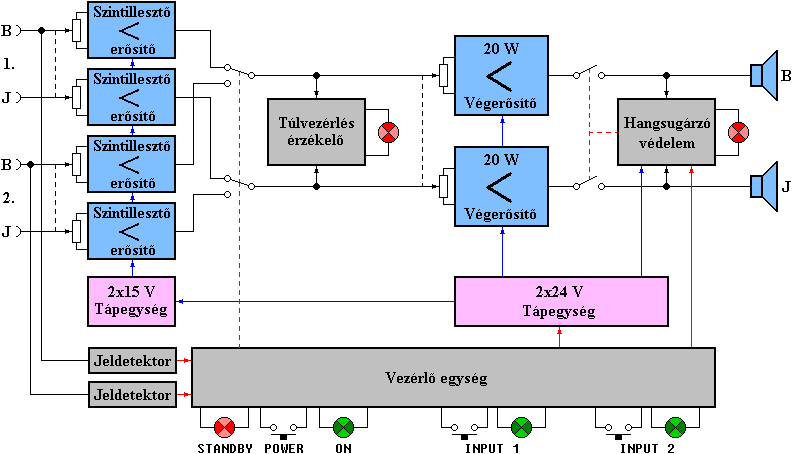

      A TT-A-A20 hangerősítő blokkvázlata:

Alkatrészlista árakkal

      Fejlesztés alatt!

      A TT-A-A20 hangerősítőt bemutató fejezetek:
     · Kezelőszervek és működésük Még üres!
     · Végerősítő fokozat a nagyáramú tápegységgel Építés alatt!
     · Bemeneti fokozat a jeldetektor áramkörrel és a túlvezérlés érzékelővel Fejlesztés alatt!
     · Hangsugárzó védelem Fejlesztés alatt!
     · Vezérlő egység a készenléti tápegységgel Fejlesztés alatt!
     · Készülékház a kezelőszervekkel Fejlesztés alatt!
