Az áramkör egy 28 kivezetéses PIC16F57 mikrovezérlőre épülő fénytechnikai kapcsolás, amely egy nyomógombot és egy 7x12-es LED-mátrixot kezel. A foglalatba helyezett FLASH programmemóriájú mikrovezérlő külső programozó készülékben, vagy a kiépített programozó (ICSP - In-Circuit Serial Programming) csatlakozón keresztül látható el programmal, illetve programozható újra. A későbbiekben néhány hatásos bemutató program is ismertetésre kerül, amelyek az áramkör lehetőségeit szemléltetik.

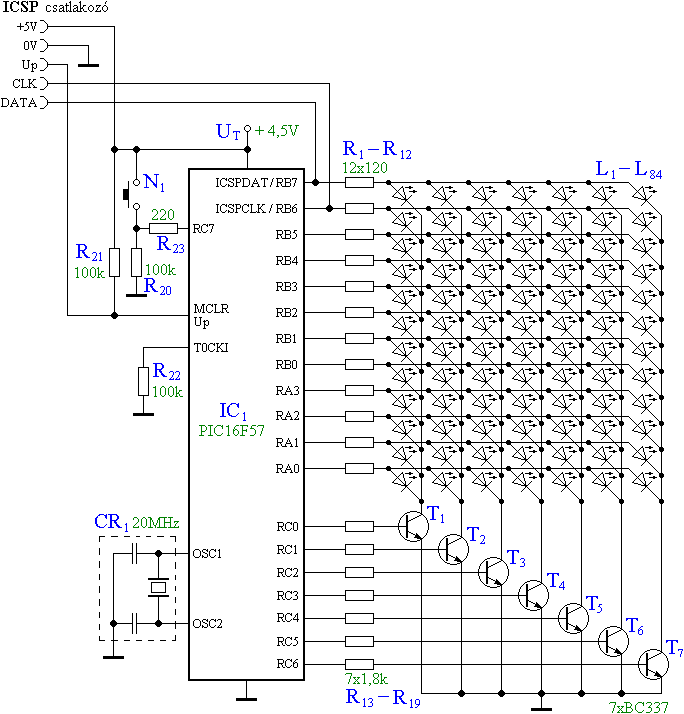

Az áramkör elvi vázlata:
Az ábrán látható kiépítésben a nyomógombnak tetszőleges funkció adható, a 7x12 LED-es kijelző felületen pedig bármilyen álló vagy mozgó karakter megjeleníthető, akár különböző vagy változó fényerővel is. A LED-mátrix természetesen csak multiplex-vezérléssel (vagyis időosztásos üzemmódban, oszloponként) üzemeltethető, amelyet a programnak kell megoldani.
A PIC16F57 mikrovezérlő és az áramkör főbb jellemzői:
ˇ
A tápfeszültség megjelölt értéke a telepes működtetés miatt 4,5 V. A LED-ek áramkorlátozó ellenállásai ehhez, 3 mA-es átlagáramhoz és 1,8V-os nyitófeszültséghez vannak méretezve. A mikrovezérlő üzemi feszültségtartománya 2..5,5 V, amelyen belül a teljes áramkör működőképes. Ügyelni kell arra, hogy a tápfeszültség rövid időre se lépje túl a 6,5 V-os határértéket!
ˇ
A programban az RC7 kivezetést bemenetnek, a többit kimenetnek kell konfigurálni!
ˇ
A kimenetként konfigurált mikrovezérlő kivezetések maximális üzemi árama egyenként 20 mA, amelyet tartósan is képesek leadni. Az áram felső határértéke: 25 mA.
ˇ
A bemenetként konfigurált (RC7) kivezetés esetében, a nyomógomb helyes működéséhez külső ellenállások szükségesek! Az R20 ellenállás állítja be az RC7 bemenet logikai "0" alapértékét, amely a nyomógomb működtetésekor "1"-re vált. Az R23 ellenállás a kivezetés túláramvédő ellenállása egy esetlegesen fellépő rövidzár esetére.
ˇ
A belső számláló áramkör számláló bemenete (T0CKI) az R22 ellenálláson keresztül testre van kötve az esetleges külső zavaró jelek kiküszöbölésére.
ˇ
A mikrovezérlő Reset-kivezetése (MCLR) az R21 ellenálláson keresztül állandó tápfeszültségen van, vagyis a Reset-folyamat külső indítása tiltva van.
ˇ
Az áramkörben a CR1 20 MHz-es külső kerámia rezonátor-blokk működik együtt a beépített órajelgenerátor áramkörrel, amelyből 200 ns-os (5 MHz) utasításvégrehajtási idő adódik. (Vagyis a mikrovezérlő másodpercenként ötmillió alapműveletet végezhet.)
ˇ
A PIC16F57 mikrovezérlő 2048x12 bites programmemóriával (FLASH) és 72x8 bites adatmemóriával (RAM) rendelkezik.
ˇ
Az áramkör ICSP (beépített állapotban történő soros programozás) csatlakozója a Microchip gyártmányú ICD 2 soros programozó és nyomkövető készülék csatlakoztatásához van kialakítva.

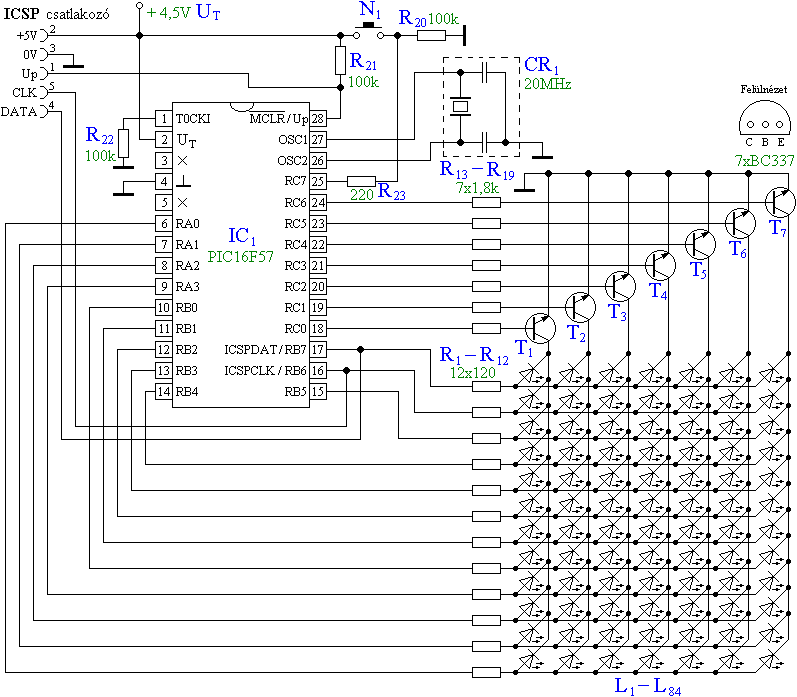

A NYÁK tervezését és a megépítést segítendő, az áramkör huzalozási vázlata:
Az áramkör alkatrészjegyzéke:
| Db | Megnevezés |
|---|---|
| 1 | PIC16F57-I/P DIP tokozású mikrovezérlő |
| 1 | DIL 28 IC foglalat |
| 1 | 6-pólusú fekvő telefontechnikai csatlakozó |
| 1 | nyomógomb (NYÁK-ba ültethető) |
| 84 | LED (kisáramú; 3mA-en kb. 1,8V-os nyitófeszültséggel) |
| 7 | BC337 TO-92 tokozású tranzisztor |
| 1 | 20 MHz-es kerámia rezonátor blokk |
| 12 | 120 Ω, 1/8 W ellenállás |
| 7 | 1,8 kΩ, 1/8 W ellenállás |
| 3 | 100 kΩ, 1/8 W ellenállás |
| 1 | 220 Ω, 1/8 W ellenállás |
| 1 | NYÁK (kétoldalas) |
| 1 | pozitív tápfeszültség vezeték (piros) |
| 1 | negatív tápfeszültség vezeték (fekete vagy fehér) |
A hatpólusú telefontechnikai csatlakozó kivezetéseinek számozása:

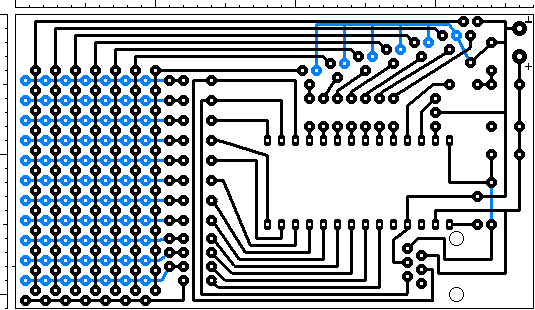

Egy lehetséges (3,7" x 2,1" méretű) nyomtatott áramkör forrasztási oldala:

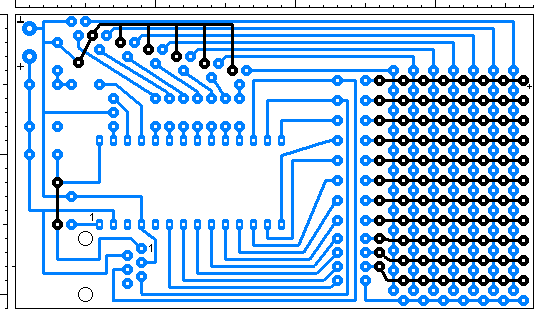

A nyomtatott áramkör beültetési oldala:

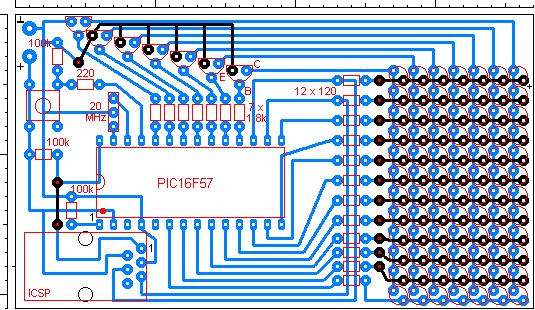

A nyomtatott áramkör beültetési vázlata:
Egy letölthető méretarányos nyomtatott áramköri rajz Corel Photo Paint (*.cpt) formátumban.
Egy elkészült példány:
A PICD-3 demonstrációs és fejlesztő áramkörhöz kialakított szoftverek:
| PICD-3-A | Fejlesztés alatt! |
|---|---|
| PICD-3-B | Fejlesztés alatt! |
| PICD-3-C | Fejlesztés alatt! |
