15.2.2. Timer 0 működési idődiagramok
A Timer 0 külső léptetés esetén a léptető esemény (fel- vagy lefutó él) bekövetkeztétől számított 3..7 órajelciklus múlva lép előre, ami a beépített szinkronizáció következménye. A tényleges léptetés minden esetben a Q4 órajelciklus elején történik meg.
A Timer 0 belső léptetés esetén is a Q4 órajelciklus elején inkrementálódik.

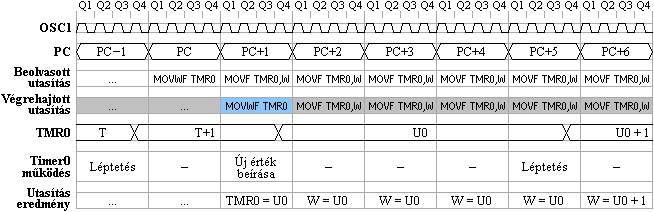

A következő ábra a Timer 0 értékadását mutatja be előosztó nélküli belső léptetés esetén:
15.2.2-1. Ábra
Az ábrán is megfigyelhető a beépített késleltetés, amely a TMR0 regiszter írásának hatására két utasításciklusnyi ideig tiltja a Timer 0 léptetését.

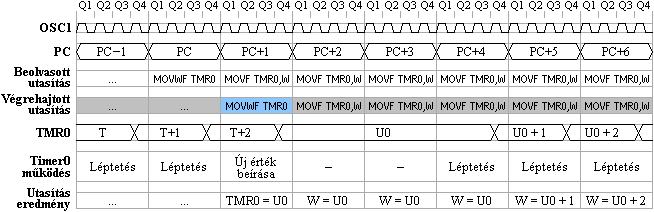

A következő ábra a Timer 0 értékadását mutatja be belső léptetés esetén, 1:2-es előosztással:
15.2.2-2. Ábra
