13.13. Elektromos jellemzők

---

      A közepes teljesítményű PIC mikrovezérlők általános I/O kivezetései általában TTL szintű feszültségszintekkel működnek.

      A kimenetként konfigurált kivezetések elektromos jellemzői:

     · Maximális kimenő áram: I_KImax = ±20mA.

     · Logikai alacsony ("0") szint feszültsége (U_T = 5V, I_KI = 10mA): U_{ki L} = max.0,6V.

     · Logikai magas ("1") szint feszültsége (U_{ki H}):

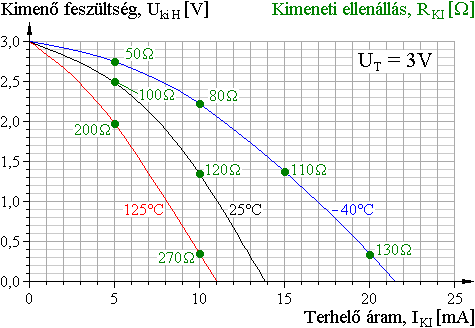

13.13-1. Ábra

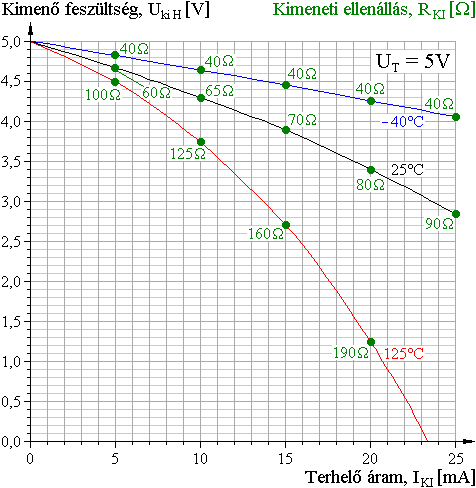

13.13-2. Ábra

      A fenti ábrákból a kimenetek terheléstől és hőmérséklettől függő belső ellenállása is kiolvasható.

Vissza a lap tetejére

      A bemenetként konfigurált kivezetések elektromos jellemzői:

     · Bemenő áram: I_BE = max. ±1μA.

     · Logikai alacsony ("0") szint felső határfeszültsége: U_{be L} = max.0,15 · U_T.

     · Logikai magas ("1") szint alsó határfeszültsége: U_{be H} = min.0,25 · U_T.

  Tudomány és Technika (test@t-es-t.hu)

---
