A közepes teljesítményű PIC mikrovezérlőkben a kétirányú digitális I/O áramkörök három változata található meg, esetenként akár együttesen is alkalmazva. Ez a fejezet a legújabb, harmadik változatot mutatja be, amely a bemeneti áramkörben különbözik az előző változattól. (Az áramköri vázlatokon az áramkorlátozó ellenállások, a digitális áramköri egységek tápfeszültség csatlakozásai és alaphelyzetbe állító áramkörei nem minden esetben szerepelnek.)
A következő ábrán a digitális kimeneti áramkör látható, amely a teljes port áramkörből csak a kimenetet megvalósító részegységeket tartalmazza.
13.4-1. Ábra
Ez az áramkör teljes egészében megegyezik az előző változattal.
A kivezetéshez tartozó PORT regiszter írásakor az adatbusz logikai szintje bekerül a DT tárolóba. A PORT regiszter írása jel valójában a Q4 belső órajel. A DT tároló a Q4 órajel lefutó élére lép működésbe, vagyis a kimeneten a kimenő jel az utasításciklus legvégén jelenik meg.
A kivezetésre kapcsolt két dióda a túlfeszültségvédelmet látja el.
A következő ábrán a digitális bemeneti áramkör látható, amely a teljes port áramkörből csak a bemenetet megvalósító részegységeket tartalmazza.
13.4-2. Ábra
A kivezetés feszültségszintje folyamatosan jelen van a háromállapotú puffer bemenetén. A kivezetéshez tartozó PORT regiszter olvasásakor a kivezetés logikai szintje megjelenik az adatbuszon is. Ha az olvasás időtartama alatt a bemenő jel változik, az hibát okozhat, aminek hatása kiküszöbölhető többszöri beolvasással és ellenőrzéssel
A PORT regiszter olvasása jel valójában a Q2 belső órajel.
Egy kétirányú port esetében szükség van az adatirány kiválasztására és a ki- és bemenő áramkörök működésének ez alapján történő engedélyezésére.

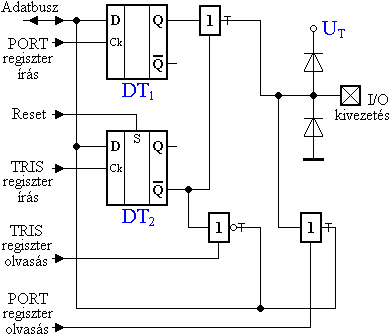

A következő ábrán a teljes kétirányú port áramkör látható.
13.4-3. Ábra
A DT1 tároló a kimenő jelet tárolja.
A DT2 tároló az adatirány jelet tárolja.
A tárolók Ck beléptető bemenete a bemenő jel lefutó élét érzékeli és erre lép működésbe.
Az olvasást a Q2, az írást a Q4 belső órajel vezérli.
A kivezetéshez tartozó TRIS adatirány kiválasztó regiszter írásakor az adatbusz logikai szintje a DT2 tárolóba kerül. Ha a tároló állapota logikai "0", a kivezetés kimenetként, ha "1", bemenetként működik. A mikrovezérlő bekapcsolási reset folyamatának hatására a DT2 tároló kimenete automatikusan logikai "1" szintűre áll be, vagyis a kivezetés nagy-impedanciás bemenetként konfigurálódik.
A TRIS regiszter olvasásakor a DT2 tároló tárolt értéke az adatbuszra kerül.
Az I/O kivezetések kezelése bizonyos esetekben akaratlan hibás működéshez vezethet. A hibaforrásokat az előző fejezet részletesen bemutatja.
