7.1.1. Megszakítás késleltetés
A megszakítás késleltetés a megszakítási esemény fellépésétől a 0004h programcímen levő utasítás végrehajtásának megkezdéséig terjedő időtartam.
A szinkron megszakítások (általában az összes belső perifériamegszakítás) késleltetése 3 utasításciklus, azaz 12 órajelciklus.
Az aszinkron, külső megszakítások (, mint az INT csatlakozón fellépő megszakítás és a B port változás megszakítás) késleltetése 3..3,75 utasításciklus, vagyis 12..15 órajelciklus. A késleltetési idő attól függ, hogy a megszakítási esemény az utasításcikluson belül mikor lép fel.

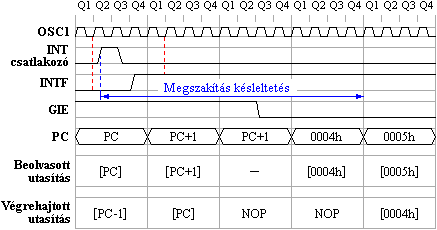

A következő ábra az INT csatlakozóponton fellépő külső megszakításkérés és elfogadás idődiagramját mutatja be.
Az INTF jelzőbit aszinkron működésű (bármilyen időpontban "1"-re válthat), de értéke csak minden utasításciklus Q1 órajelciklusának végén van vizsgálva az ábrán piros szaggatott vonallal jelzett időpontokban.
