4.7. Programmemória paritáshiba Reset
A PIC16C642, PIC16C662 és PIC16C715 mikrovezérlőkbe a gyártó beépített egy programmemória tartalom sérülésjelző áramkört. (Ezeket a típusokat már nem gyártják.)
Ezek a mikrovezérlő típusok 16 bites szóhosszra bővitett programmemóriát tartalmaznak, amelyben az alsó két bit paritásbitként van felhasználva. A paritásbiteket szoftveresen kell meghatározni és az utasítással együtt a mikrovezérlőbe programozni. A beépített ellenőrző áramkör a programmemóriából beolvasott utasítás paritáshibáját észleli és Reset-jelet hoz létre, illetve "0"-ra állítja a
jelzőbitet, amely a PCON vezérlő regiszterben van elhelyezve. Ha a paritáshiba Reset a konfigurációs szóban elhelyezett MPEEN vezérlőbittel engedélyezve van, akkor a fellépő paritáshiba Reset-folyamatot fog indítani. A jelzőbit által felvett érték a Reset-folyamat lejátszódása után is megmarad, így szoftverből megállapítható, hogy paritáshiba lépett-e fel.
Az MPEEN vezérlőbit értékkijelzés céljából a PCON vezérlő regiszterben is szerepeltetve van.

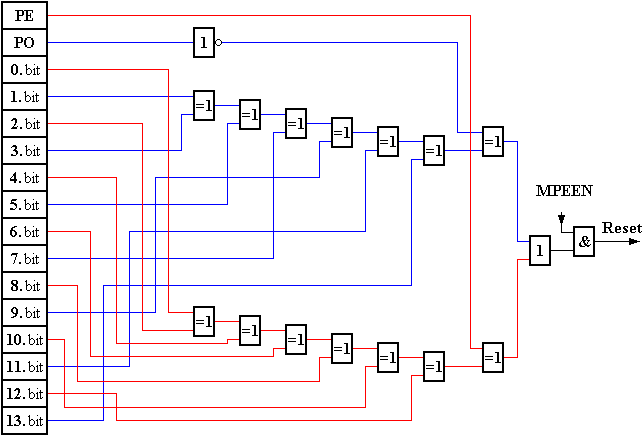

A következő ábrán a paritáshiba észlelését végző áramkör látható.
A PE paritásbit az utasításszó páros sorszámú bitjeinek páros paritásbitje, vagyis a páros sorszámú bitek "1" értékeinek számát párosra egészíti ki.
A PO paritásbit az utasításszó páratlan sorszámú bitjeinek páratlan paritásbitje, vagyis a páratlan sorszámú bitek "1" értékeinek számát páratlanra egészíti ki.
A felvázolt Kizáró-VAGY kapukból álló áramkör szintén elvégzi a fenti feladatot. Ha a számított érték nem egyezik a paritásbitek értékével, létrejön a hibajel, amely "0"-ra állítja a jelzőbitet és ha engedélyezve van, Reset-jelet generál.
A paritásbitek számítása bővebben a programmemóriát bemutató fejezetben található.
