2D CAD programok
2018.04.10.

A műszaki tervező-rajzoló (CAD) programok segítik a műszaki problémák megoldását, egyszerűsítik a tervvázlatok és tervek készítését az összes szakterületen. Sikerrel alkalmazhatók a gépészetben, építészetben és a villamos irányítástechnikában is. Bármilyen feladat hatékonyan megoldható velük, amit korábban papíron kellett felvázolni, megrajzolni. Csökkentik az azonos minőségű munkára fordított időt és a tervezési hibák számát, így olcsóbbá teszik a tervezési munkát.
A számítógépek elterjedésével és a személyi számítógépek teljesítményének növekedésével a 80-as évek végére széles körben elterjedtek a kétdimenziós (2D), illetve a 90-es évek végére a háromdimenziós (3D) tervező programok.
Manapság a műszaki tervező programok kimenő formátumai közvetlenül felhasználhatók a számítógépvezérelt gyártásban: forgácsolási munkákhoz (esztergálás, marás...) és kontúrkivágásokhoz (lézervágás, vízsugárvágás, plazma- és lángvágás...). Ez hatékony költségcsökkentő tényező és alkalmazásukkal számottevően csökken a selejt alkatrészek gyártása is.

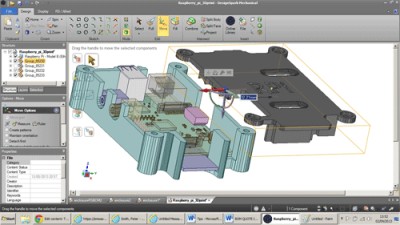

A 3D műszaki tervező programok nagy gépigényűek és drágák, általában komplex gépek, üzemek, gyárak, épületek tervezésére használják őket, illetve csak ilyen feladatok esetében kifizetődő használatuk. Ennek ellenére egyre több cég és mérnök már 3D programokkal dolgozik, mert ezek számos előnnyel rendelkeznek ha egy összetett tervezésről van szó. A gépészetben a sorozatgyártásra való tervezés leghatékonyabb eszközei és biztosítják a formatervezéssel való közvetlen együttműködést. Az építészetben és gyártervezésben lehetővé teszik a valósághű megjelenítést és a 3D bejárást is.

Vissza a Főoldalra

Vissza a lap tetejére

Vissza a Technika oldalra

Lehet előnye egy 2D műszaki tervező programnak a 3D programokkal szemben?
Az alacsonyabb árukon és kisebb gépigényükön kívül előnyt jelenthet:

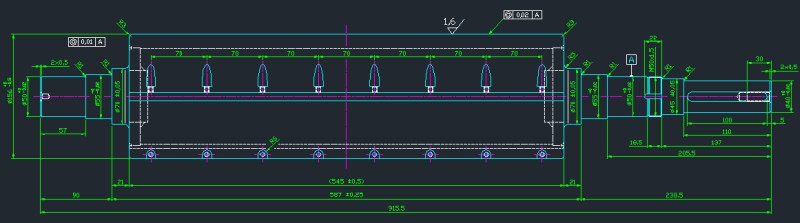

• a közel teljes rajzolási szabadság (nem kötik a tervezőt az automatikus rajzgenerálás szabályai);
• a többcélúság: elkészíthető vele bármilyen vonalas ábra, rajz, műszaki rajz;
• a tipikusan síkbeli rajzok (színes folyamatábrák, elvi vázlatok, kapcsolási rajzok, térképvázlatok, közmű elrendezési rajzok) hatékony rajzolása (több ki- és bekapcsolható rétegben);
• a síkbeli szerkesztések erősebb támogatottsága: több rajzi eszköz és több szín használatának lehetősége (ami a 3D programok 2D vázlatszerkesztőjében nem elérhető);

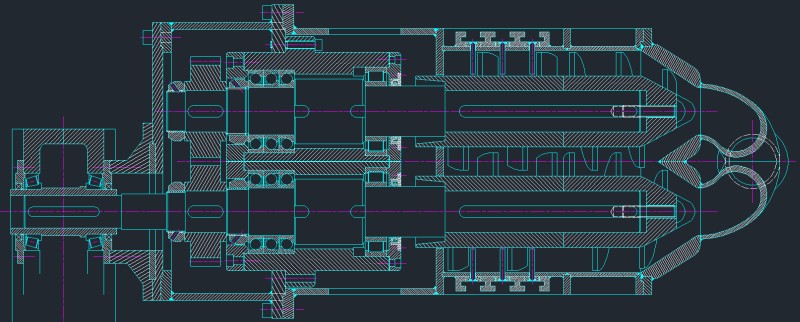

• lehetőség van közvetlenül a metszeti rajzokkal végzett gyors gépfejlesztésre (kiindulásként a gép bizonyos metszetének vagy metszeteinek megrajzolása, ez alapján számítások végzése, működési analízis, szerelhetőségi analízis, a kialakítás szükség szerinti módosítása), amikor a metszeti rajz készül el előbb, majd utána az alkatrészrajzok:

• és végül: az elterjedten használt több programmal is szerkeszthető DWG kimenő fájl formátum.

Vissza a Főoldalra

Vissza a lap tetejére

Vissza a Technika oldalra

Mi a különbség egy 2D rajzprogram és egy 2D műszaki tervező program között?
A rajzprogramokkal készített rajzok szemléltetésre, magyarázásra vagy esztétikai céllal készülnek, amíg a tervező (CAD) programokkal készített rajzok a megvalósítás (legyártás, megépítés, felépítés) minél könnyebb és pontosabb elvégzését szolgálják. Egy jó műszaki rajz (dokumentáció) alapján több "műhelyben" is hibátlanul elkészített tárgyaknak funkcionalitásban és esztétikailag egyenértékűeknek kell lenniük!
A 2D tervező (CAD) programok tervezést segítő tulajdonságai:
• ezek mindig vektorgrafikus programok (soha sem pixelgrafikusak), így a pontok, vonalak, objektumok külön is kijelölhetőek, mozgathatóak, átméretezhetőek;
• beállítható szerkesztési pontosság (például az adattárolás pontossága beállítható négy tizedesjegyre);
• szabványos vonaltípusok használatának támogatása (például: szaggatott vonalat vagy pontvonalat nem kell külön vonalkákból és pontokból megrajzolni, ezek közvetlenül rajzolhatók);
• az eltérő vonalvastagságok méretpontos rajzolásának és nyomtatásának támogatása (például a gépészeti rajzok esetében a vonalvastagságoknak szabványos jelentésük van);
• szabványos területkitöltési minták támogatása (például a sraffozást (ferde vonalkázást) nem kell vonalanként megrajzolni, hanem területkitöltésként néhány mozdulattal elvégezhető);
• a műszaki életben elterjedten alkalmazott síkbeli alakzatok (tetszőleges oldalszámú szabályos sokszögek, ellipszisek, körívek) szerkesztésének támogatása;
• geometriai szerkesztések elvégzésének támogatása (vízszintesek, függőlegesek, érintők egyszerű rajzolása; nevezetes pontokhoz történő automatikus igazítás; automatikus vonalhosszabbítás az első metszéspontig; metszéspontok közötti szakasz kivágás; adott méretű letörés, lekerekítés), a papíron elvégezhető szerkesztések ezek segítségével gyorsabban és pontosabban elvégezhetőek;
• beépített raszterháló eszközök (csak raszteren levő pontokból lehetséges dolgozni);
• bármilyen rajzrészletből blokk készíthető, amely külön tárolható, bármikor beilleszhető, megőrzi alakját (véletlen átrajzolása nem lehetséges);
• szabványos mérethálózat készítési eszközök (amelyekkel néhány mozdulattal előállíthatók az oda illő méretsegédvonal-méretvonal-méretnyil-méretszám rajzelemek):

Vissza a Főoldalra

Vissza a lap tetejére

Vissza a Technika oldalra

Logo	Név/Gyártó	Tulajdonságok	Gépigény	Ár
Mennyibe kerül egy 2D műszaki tervező program? Közismert, hogy a 2D műszaki tervező (CAD) programok őse és etalonja az Autodesk cég AutoCAD programja volt, amely mára már egy 2D-3D programként kerül terjesztésre. Az AutoCAD eszközei és kezelői felülete mintaként szolgált több versenytárs programjához is, ami biztosítja a programok közötti könnyű váltást, mivel a felhasználó mindenütt közel a megszokott felhasználói felülettel találkozhat. (Az AutoCAD-hez hasonló programokat elterjedten nevezik AutoCAD klónoknak.) Az alábbi táblázatban a professzionális felhasználásra alkalmas 2D CAD programok vannak összefoglalva az áraikkal együtt:
	AutoCAD LT Autodesk USA	- új típusú AutoCAD felhasználói felület; - csak 2D rajzolás és dokumentáció; - PDF fájlokból származó adatok importálása; - DGN-fájlok és Bing Maps adatok használata; - csak egyfelhasználós változat.	- Windows 7 vagy újabb; - 1 GHz CPU vagy jobb; - minimum 2 GB RAM; - minimum 4 GB szabad HDD hely; - minimum 1360x768 képernyő felbontás.	460,-€/év (diákoknak 3 év ingyen)
	BricsCAD Classic Bricsys Belgium	- új típusú AutoCAD felhasználói felület; - csak 2D rajzolás és dokumentáció; - szabványos DWG és DXF formátumok használata.	- Windows Vista vagy újabb; - 1 GHz CPU vagy jobb; - minimum 256 MB RAM; - minimum 1 GB szabad HDD hely; - minimum 1024x768 képernyő felbontás.	480,-€/db
	DraftSight FREE Dassault Systémes Franciaország AJÁNLOTT!	- új vagy klasszikus AutoCAD felhasználói felület; - szabványos DWG és DXF formátumok használata.	- Windows 7 vagy újabb; - Intel Core 2 Duo/AMD Athlon X2 Dual-Core vagy jobb; - minimum 2 GB RAM; - minimum 500 MB szabad HDD hely; - minimum 1280x768 képernyő felbontás.	INGYENES regisztrációhoz kötött
	DraftSight PRO Dassault Systémes Franciaország	- új vagy klasszikus AutoCAD felhasználói felület; - szabványos DWG és DXF formátumok használata; - gépészeti elemkönyvtár; - kötegelt nyomtatás; - G-kód generátor CNC megmunkáláshoz; - Visual Basic Script, Java Script és LISP támogatás.	- Windows 7 vagy újabb; - Intel Core 2 Duo/AMD Athlon X2 Dual-Core vagy jobb; - minimum 2 GB RAM; - minimum 500 MB szabad HDD hely; - minimum 1280x768 képernyő felbontás.	125,-€/db
	NanoCAD 5.0 Nanosoft Oroszország AJÁNLOTT!	- klasszikus AutoCAD felhasználói felület; - szabványos DWG és DXF formátumok használata; - Excel-stílusú táblázatszerkesztő; - Visual Basic Script, Java Script és LISP támogatás.	- Windows Vista vagy újabb; - Intel Pentium 4/AMD Athlon vagy jobb; - minimum 512 MB RAM; - minimum 1 GB szabad HDD hely; - minimum 1024x768 képernyő felbontás.	INGYENES regisztrációhoz kötött
	NanoCAD Plus 8.5 Nanosoft Oroszország	- klasszikus AutoCAD felhasználói felület; - dinamikus adatbevitel; - szabványos DWG és DXF formátumok használata; - Excel-stílusú táblázatszerkesztő; - Visual Basic Script, Java Script és LISP támogatás; - több oldalas nyomtatás.	- Windows Vista vagy újabb; - Intel Pentium 4/AMD Athlon vagy jobb; - minimum 512 MB RAM; - minimum 1 GB szabad HDD hely; - minimum 1024x768 képernyő felbontás.	150,-€/év
	progeCAD 2018 progeSOFT Svájc	- új vagy klasszikus AutoCAD felhasználói felület; - szabványos DWG és DXF formátumok használata; - AutoCAD stílusú 2D és 3D rajzolás; - PDF és pixelgrafika konvertálása DWG formátumba; - 3D modellek konvertálása 3D PDF formátumba; - Google Earth térképek olvasása; - 20.000 db-os blokk-könyvtár.	- Windows Vista vagy újabb; - Intel Pentium 4/AMD Athlon vagy jobb; - minimum 2 GB RAM; - minimum 4 GB szabad HDD hely; - minimum 1024x768 képernyő felbontás.	390,-€/db
	progeCAD 2009 Smart progeSOFT Svájc	- klasszikus AutoCAD felhasználói felület; - szabványos DWG és DXF formátumok használata; - AutoCAD stílusú 2D és 3D rajzolás; - PDF konvertálása DWG formátumba; - 11.000 db-os blokk-könyvtár.	- Windows XP és Vista (Windows 10 alatt is fut); - Intel Pentium 3 vagy jobb; - minimum 256 MB RAM; - minimum 512 MB szabad HDD hely; - minimum 1024x768 képernyő felbontás.	INGYENES csak otthoni használatra
	ZWCAD 2018 Standard ZWSOFT Kína	- új vagy klasszikus AutoCAD felhasználói felület; - szabványos DWG és DXF formátumok használata; - AutoCAD stílusú 2D rajzolás.	- Windows XP SP3 vagy újabb; - Intel Pentium 4 vagy jobb; - minimum 1 GB RAM; - minimum 2 GB szabad HDD hely; - minimum 1024x768 képernyő felbontás.	320,-€/db
