8-bites Microchip PIC mikrovezérlők összefoglaló táblázatai
Minden létező gyártmány
2013.10.22.


• PIC10Fxxx - 8/12-14-bit, 6 kivezetéses tokozás;
• PIC12xxx - 8/12-14-bit, 8 kivezetéses tokozás;
• PIC16x5xx - 8/12 bit;
• PIC16C55x - 8/14 bit, 8/12-bites kivezetés kompatibilitás;
• PIC14000 - 8/14 bit, Single Slope A/D átalakító;

• PIC16C6x - 8/14 bit, CCP modul;
• PIC16C6xx - 8/14 bit, analóg komparátor;
• PIC16C7xx - 8/14 bit, A/D átalakító, CCP modul;
• PIC16x78x - 8/14 bit (ADC, DAC, komparátor, PWM);
• PIC16x9xx - 8/14 bit, LCD meghajtó;
• PIC16C43x - 8/14 bit, LIN;

• PIC16F6xx - 8/14 bit, FLASH, analóg komparátor;
• PIC16F7xx - 8/14 bit, FLASH, A/D átalakító, CCP modul;
• PIC16F8xx - 8/14 bit, FLASH, EEPROM, A/D átalakító, CCP modul;

• PICxxHVxxx - 8/12-14 bit, emelt tápfeszültségtartomány;

• PIC16F14xx - 8/14-bit, új processzor, 48MHz, USB;
• PIC16F15xx - 8/14-bit, új processzor, 20MHz;
• PIC16F17xx - 8/14-bit, új processzor, 32MHz, PSMC;
• PIC16F18xx - 8/14-bit, új processzor, 32MHz, mTouch, DSM;
• PIC16F19xx - 8/14-bit, új processzor, LCD meghajtó;

       • PIC17Cxxx - 8/16 bit, 33MHz;

• PIC18Cxxx - 8/16 bit;
• PIC18F1xxx - 8/16 bit, 40MHz, 18 (20) kivezetés;
• PIC18F2xxx - 8/16 bit, 48MHz, 28 kivezetés;
• PIC18F4xxx - 8/16 bit, 48MHz, 40 (44) kivezetés;
• PIC18F6xxx - 8/16 bit, 40MHz, 64 kivezetés;
• PIC18F8xxx - 8/16 bit, 40MHz, 80 kivezetés;

• PIC18F2xJxx - 8/16 bit, 2-3,3 V, 48MHz, 28 kivezetés;
• PIC18F4xJxx - 8/16 bit, 2-3,3 V, 48MHz, 40 kivezetés;
• PIC18F6xJxx - 8/16 bit, 2-3,3 V, 48MHz, 64 kivezetés;
• PIC18F8xJxx - 8/16 bit, 2-3,3 V, 48MHz, 80 kivezetés;
• PIC18F9xJxx - 8/16 bit, 2-3,3 V, 40MHz, 100 kivezetés;

• PIC18F1xKxx - 8/16 bit, kis fogyasztás, 64MHz, 18 (20) kivezetés;
• PIC18F2xKxx - 8/16 bit, kis fogyasztás, 64MHz, 28 kivezetés;
• PIC18F4xKxx - 8/16 bit, kis fogyasztás, 64MHz, 40 (44) kivezetés;
• PIC18F6xKxx - 8/16 bit, kis fogyasztás, 64MHz, 64 kivezetés;
• PIC18F8xKxx - 8/16 bit, kis fogyasztás, 64MHz, 80 kivezetés;

• rfPIC12x, PIC12xTx - 8/12-14 bit, rádiófrekvenciás adatátvitel;

• Az angol rövidítések magyarázata
• A tokozás jelölések jelentései

Táblázatok kizárólag a jelenleg is gyártott típusokkal



      Az egyes típusok gyári (angol nyelvű) adatlapjai letölthetőek az azonosítóra kattintva. A kék színnel jelölt típusok hivatkozásai magyar nyelvű adatlapokra mutatnak.
      A táblázatok nem tartalmazzák a mikrovezérlők kiterjesztett feszültségtartományú (általában 2V..5,5V) változatait, de létezésük külön jelölve van (LF, LC, LV). Ezekről az egyes típusok adatlapjain található információ.
      A hivatalosan is visszavont (a gyártó honlapján), már nem gyártott típusok halványabb betűkkel vannak jelölve. A típusjel alatt feltüntetett első évszám a piaci bevezetés kezdetét, a második pedig a gyártmánysorból (Product Line) való kivétel időpontját jelöli. (A gyártmánysorból való kivétel után még évekig beszerezhető a legtöbb eszköz.)
      A nA-ben megadott fogyasztási adatok az elérhető legkisebb fogyasztás tipikus értékei, amelyek a lehető legkisebb tápfeszültség esetén értendőek az I/O kivezetések terheletlen és a perifériák kikapcsolt állapotában.
      Az egyedülálló vagy egyéb okból különleges mikrovezérlő jellemzők a táblázatban kék színnel kiemelve láthatók. A szürke háttérrel jelölt típusokat a gyártó már nem ajánlja új fejlesztésekhez, habár még gyártás alatt vannak.
      (Az automatikus sortörés miatt a mértékegységek szabálytalanul, a mérőszámmal egybe vannak írva!)

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC10Fxxx mikrovezérlők - 8/12-14-bit, 6 kivezetéses tokozás
(ICSP, ICD, POR, DRT)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC10F200
2004-		 256x12bit
FLASH		 16x8bit - 4 - - - - 1 - - 4MHz 6OT, 8P, 8MC 4MHz INTRC, XLP(100nA), WDT(1000nA)
PIC10F202
2004-		 512x12bit
FLASH		 24x8bit - 4 - - - - 1 - - 4MHz 6OT, 8P, 8MC 4MHz INTRC, XLP(100nA), WDT(1000nA)
PIC10F204
2004-		 256x12bit
FLASH		 16x8bit - 4 - 1 - - 1 - - 4MHz 6OT, 8P, 8MC 4MHz INTRC, XLP(100nA), Uref, WDT(1000nA)
PIC10F206
2004-		 512x12bit
FLASH		 24x8bit - 4 - 1 - - 1 - - 4MHz 6OT, 8P, 8MC 4MHz INTRC, XLP(100nA), Uref, WDT(1000nA)
PIC10F220
2005-		 256x12bit
FLASH		 16x8bit - 4 2x8bit
100ks/s		 - - - 1 - - 8MHz 6OT, 8P, 8MC 4/8MHz INTRC, XLP(100nA), Uref, WDT(1000nA)
PIC10F222
2005-		 512x12bit
FLASH		 23x8bit - 4 2x8bit
100ks/s		 - - - 1 - - 8MHz 6OT, 8P, 8MC 4/8MHz INTRC, XLP(100nA), Uref, WDT(1000nA)
PIC10F320
2012-		 256x14bit
FLASH		 64x8bit - 4 3x8bit
66ks/s		 - - 2 2 - - 16MHz 6OT, 8P, 8MC 31kHz-16MHz INTRC, XLP(60nA), Uref, PMSP, PWRT, BOR, WDT(500nA), LF, CLC, NCO, CWG, TIM
PIC10F322
2012-		 512x14bit
FLASH		 64x8bit - 4 3x8bit
66ks/s		 - - 2 2 - - 16MHz 6OT, 8P, 8MC 31kHz-16MHz INTRC, XLP(60nA), Uref, PMSP, PWRT, BOR, WDT(500nA), LF, CLC, NCO, CWG, TIM

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC12xxx mikrovezérlők - 8/12-14-bit, 8 kivezetéses tokozás
(ICSP, ICD, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC12C508
1997-2000		 512x12bit
EPROM		 25x8bit - 6 - - - - 1 - - 4MHz 8P, 8SM, 8JW XLP(250nA), 4MHz INTRC, ICD nélkül, DRT, WDT(3800nA)
PIC12C508A
1999-2005		 512x12bit
EPROM		 25x8bit - 6 - - - - 1 - - 4MHz 8P, 8SM, 8JW, 8SN, 8MF XLP(250nA), 4MHz INTRC, ICD nélkül, DRT, WDT(2200nA)
PIC12F508
2004-		 512x12bit
FLASH		 25x8bit - 6 - - - - 1 - - 4MHz 8P, 8SN, 8MS, 8MC 4MHz INTRC, XLP(100nA), DRT, WDT(1000nA)
PIC12C509
1997-2000		 1024x12bit
EPROM		 41x8bit - 6 - - - - 1 - - 4MHz 8P, 8SM, 8JW XLP(250nA), 4MHz INTRC, ICD nélkül, DRT, WDT(3800nA)
PIC12C509A
1999-2005		 1024x12bit
EPROM		 41x8bit - 6 - - - - 1 - - 4MHz 8P, 8SM, 8JW, 8SN, 8MF XLP(250nA), 4MHz INTRC, ICD nélkül, DRT, WDT(2200nA), RF változatok
PIC12CR509A
1999-2004		 1024x12bit
ROM		 41x8bit - 6 - - - - 1 - - 4MHz 8P, 8SM, 8SN XLP(250nA), 4MHz INTRC, ICSP nélkül, ICD nélkül, DRT, WDT(2200nA)
PIC12F509
2004-		 1024x12bit
FLASH		 41x8bit - 6 - - - - 1 - - 4MHz 8P, 8SN, 8MS, 8MC 4MHz INTRC, XLP(100nA), DRT, WDT(1000nA)
PIC12F510
2006-		 1024x12bit
FLASH		 38x8bit - 6 3x8bit
80ks/s		 1 - - 1 - - 8MHz 8P, 8SN, 8MS, 8MC 4/8MHz INTRC, XLP(100nA), Uref, DRT, WDT(1000nA)
PIC12CE518
1999-2003		 512x12bit
EPROM		 25x8bit 16x8bit 6 - - - - 1 - - 4MHz 8P, 8SM, 8JW, 8SN XLP(250nA), 4MHz INTRC, ICD nélkül, DRT, WDT(2200nA)
PIC12CE519
1999-2003		 1024x12bit
EPROM		 41x8bit 16x8bit 6 - - - - 1 - - 4MHz 8P, 8SM, 8JW, 8SN XLP(250nA), 4MHz INTRC, ICD nélkül, DRT, WDT(2200nA)
PIC12F519
2007-		 1024x12bit
FLASH		 41x8bit 64x8bit 6 - - - - 1 - - 8MHz 8P, 8SN, 8MS, 8MC 4/8MHz INTRC, XLP(100nA), DRT, WDT(1000nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC12F609
2007-		 1024x14bit
FLASH		 64x8bit - 6 - 1 - - 1 1 - 20MHz 8P, 8SN, 8MD, 8MF, 8MS BOR, 4/8MHz INTRC, XLP(50nA), PUref, WDT(1000nA)
PIC12HV609
2007-		 1024x14bit
FLASH		 64x8bit - 6 - 1 - - 1 1 - 20MHz 8P, 8SN, 8MD, 8MF, 8MS INTREG, BOR, 4/8MHz INTRC, PUref, WDT
PIC12F615
2007-		 1024x14bit
FLASH		 64x8bit - 6 4x10bit
30ks/s		 1 1* 2* 2 1 - 20MHz 8P, 8SN, 8MD, 8MF, 8MS BOR, *ECCP, 4/8MHz INTRC, XLP(50nA), PUref, WDT(1000nA)
PIC12HV615
2007-		 1024x14bit
FLASH		 64x8bit - 6 4x10bit
30ks/s		 1 1* 2* 2 1 - 20MHz 8P, 8SN, 8MD, 8MF, 8MS INTREG, BOR, *ECCP, 4/8MHz INTRC, PUref, WDT
PIC12F617
2007-		 2048x14bit
FLASH		 128x8bit - 6 4x10bit
30ks/s		 1 1* 2* 2 1 - 20MHz 8P, 8SN, 8MF, 8MS BOR, *ECCP, PMSP, 4/8MHz INTRC, XLP(50nA), PUref, EPOR, PWRT, OST, WDT(1000nA)
PIC12F629
2002-		 1024x14bit
FLASH		 64x8bit 128x8bit 6 - 1 - - 1 1 - 20MHz 8P, 8SN, 8MF BOR, 4MHz INTRC, XLP(100nA), WDT(1000nA)
PIC12F635
2004-		 1024x14bit
FLASH		 64x8bit 128x8bit 6 - 1 - - 1 1 - 20MHz 8P, 8SN, 8MF, 8MD FSCM, BOR, PLVD, ULPW(200nA), XLP(100nA), 31kHz-8MHz INTRC, PUref, KeeLoq, WUR, EWDT(1000nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC12C671
1999-2003		 1024x14bit
EPROM		 128x8bit - 6 4x8bit
30ks/s		 - - - 1 - - 10MHz 8P, 8SM, 8JW, 8SN XLP(250nA), 4MHz INTRC, ICD nélkül, WDT(2200nA)
PIC12C672
1999-2004		 2048x14bit
EPROM		 128x8bit - 6 4x8bit
30ks/s		 - - - 1 - - 10MHz 8P, 8SM, 8JW, 8SN XLP(250nA), 4MHz INTRC, ICD nélkül, WDT(2200nA)
PIC12CE673
1999-2003		 1024x14bit
EPROM		 128x8bit 16x8bit 6 4x8bit
30ks/s		 - - - 1 - - 10MHz 8P, 8JW XLP(250nA), 4MHz INTRC, ICD nélkül, WDT(2200nA)
PIC12CE674
1999-2004		 2048x14bit
EPROM		 128x8bit 16x8bit 6 4x8bit
30ks/s		 - - - 1 - - 10MHz 8P, 8JW XLP(250nA), 4MHz INTRC, ICD nélkül, WDT(2200nA)
PIC12F675
2002-		 1024x14bit
FLASH		 64x8bit 128x8bit 6 4x10bit
30ks/s		 1 - - 1 1 - 20MHz 8P, 8SN, 8MF BOR, 4MHz INTRC, XLP(100nA), WDT(1000nA), RF változatok
PIC12F683
2004-		 2048x14bit
FLASH		 128x8bit 256x8bit 6 4x10bit
30ks/s		 1 1 1 2 1 - 20MHz 8P, 8SN, 8MF, 8MD FSCM, BOR, ULPW, XLP(50nA), 31kHz-8MHz INTRC, PUref, EWDT(1000nA)
PIC12F752
2010-		 1024x14bit
FLASH		 64x8bit - 6 4x10bit
30ks/s		 2 1 1 3 1 - 32MHz 8P, 8SN, 8MF BOR, XLP(50nA), PMSP, 31kHz-8MHz INTRC, PUref, Uref, CWG, WDT(1000nA)
PIC12HV752
2010-		 1024x14bit
FLASH		 64x8bit - 6 4x10bit
30ks/s		 2 1 1 3 1 - 32MHz 8P, 8SN, 8MC INTREG, BOR, XLP(50nA), PMSP, 31kHz-8MHz INTRC, PUref, Uref, CWG, WDT
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC12F1501
2011-		 1024x14bit
FLASH		 128x8bit 64x8bit 6 4x10bit
60ks/s		 1 1* 2* 4 1 - 20MHz 8P, 8SN, 8MS, 8MC, 8MF ECPU, LF, LVP, PBOR, PLL, FSCM, *ECCP, 2xCLC, NCO, CWG, XLP(20nA), PMSP, TIM, 31kHz-16MHz INTRC, PUref, Uref, SR Latch, EWDT(200nA), SO/UR
PIC12LF1552
2013-		 2048x14bit
FLASH		 128x8bit 256x8bit 6 5x10bit
60ks/s		 - - - 1 - SPI, MI2C, SMBus/PMBus 32MHz 8P, 8SN, 8MS, 8MU ECPU, LVP, PBOR, PLL, XLP(20nA), PMR, CVD, 31kHz-32MHz INTRC, TIM, Uref, EWDT(200nA), SO/UR
PIC12F1822
2010-		 2048x14bit
FLASH		 128x8bit 256x8bit 6 4x10bit
60ks/s		 1 1* 2* 2 1 EUSART, SPI, MI2C, LIN, SMBus/PMBus 32MHz 8P, 8SN, 8MF ECPU, LF, LVP, PBOR, PLL, FSCM, *ECCP, XLP(50nA), PMSP, CSM(4x), 31kHz-32MHz INTRC, PUref, SR Latch, EWDT(500nA), SO/UR
PIC12F1840
2011-		 4096x14bit
FLASH		 256x8bit 256x8bit 6 4x10bit
60ks/s		 1 1* 2* 2 1 EUSART, SPI, MI2C, LIN, SMBus/PMBus 32MHz 8P, 8SN, 8MF ECPU, LF, LVP, PBOR, PLL, FSCM, *ECCP, XLP(20nA), PMSP, CSM(4x), 31kHz-32MHz INTRC, TIM, PUref, Uref, SR Latch, DSM, EWDT(300nA), SO/UR, RF változatok
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16x5xx mikrovezérlők - 12 bites utasításhossz
(POR, DRT, WDT(3800nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC1640
1976-1977		 512?x12bit
ROM		 32?x8bit - 32? - - - - 1? - - 1MHz? 40P General Instrument, NMOS, (a 16-bites CP-1600 mikroprocesszor Periféria Illesztő (C)vezérlőáramköre volt), SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC1645
1979-1980		 256x12bit
ROM		 24x8bit - 12 - - - - 1 - - 1MHz 18P General Instrument, NMOS, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC1650
1977-1980		 512x12bit
ROM		 32x8bit - 32 - - - - 1 - - 1MHz 40P General Instrument, NMOS, PIC1664 fejlesztőeszköz, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC1650A
1980-1987?		 512x12bit
ROM		 32x8bit - 32 - - - - 1 - - 1MHz 40P General Instrument, NMOS, PIC1664 fejlesztőeszköz, RC és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC1650XT
1982-1987?		 512x12bit
ROM		 32x8bit - 32 - - - - 1 - - 4MHz 40P General Instrument, NMOS, PIC1664 fejlesztőeszköz, LC, XT és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC16C52
1996-1999		 384x12bit
EPROM		 25x8bit - 12 - - - - 1 - - 4MHz 18P, 18SO, 18JW SLEEP(600nA), OST, MCLR szűrő nélkül, WDT nélkül
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC1654
1983-1989?		 512x12bit
ROM		 32x8bit - 12 - - - - 1 - - 4MHz 18P General Instrument, NMOS, PIC1664 fejlesztőeszköz, LC, XT és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC1654S
1989-1992?		 512x12bit
ROM		 32x8bit - 12 - - - - 1 - - 4MHz 18P, 18SO NMOS, PIC1664 fejlesztőeszköz, XT és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC16C54
1988-2000		 512x12bit
EPROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS Oszc. típ. gyárilag adott, OST, MCLR szűrő nélkül, SLEEP(600nA), GI adatlap 1987
PIC16CR54
1992?-1996		 512x12bit
ROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 20SS SLEEP(1000nA), OST, LC, WDT(2200nA)
PIC16C54A
1993-2000		 512x12bit
EPROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS MCLR szűrő nélkül, SLEEP(600nA), OST
PIC16CR54A
1996-2000		 512x12bit
ROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 20SS SLEEP(1000nA), OST, LC, WDT(2200nA)
PIC16C54B
1998-1999		 512x12bit
EPROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS nW(250nA), OST
PIC16CR54B
1998-1999		 512x12bit
ROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 20SS nW(250nA), OST
PIC16C54C
1999-2004		 512x12bit
EPROM		 25x8bit - 12 - - - - 1 - - 40MHz 18P, 18SO, 18JW, 20SS nW(250nA), OST
PIC16CR54C
1999-2004		 512x12bit
ROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 20SS nW(250nA), OST
PIC16F54
2004-		 512x12bit
FLASH		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 20SS nW(500nA), OST, WDT(500nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC1655
1978-1980		 512x12bit
ROM		 32x8bit - 20 - - - - 1 - - 1MHz 28P General Instrument, NMOS, RC és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül

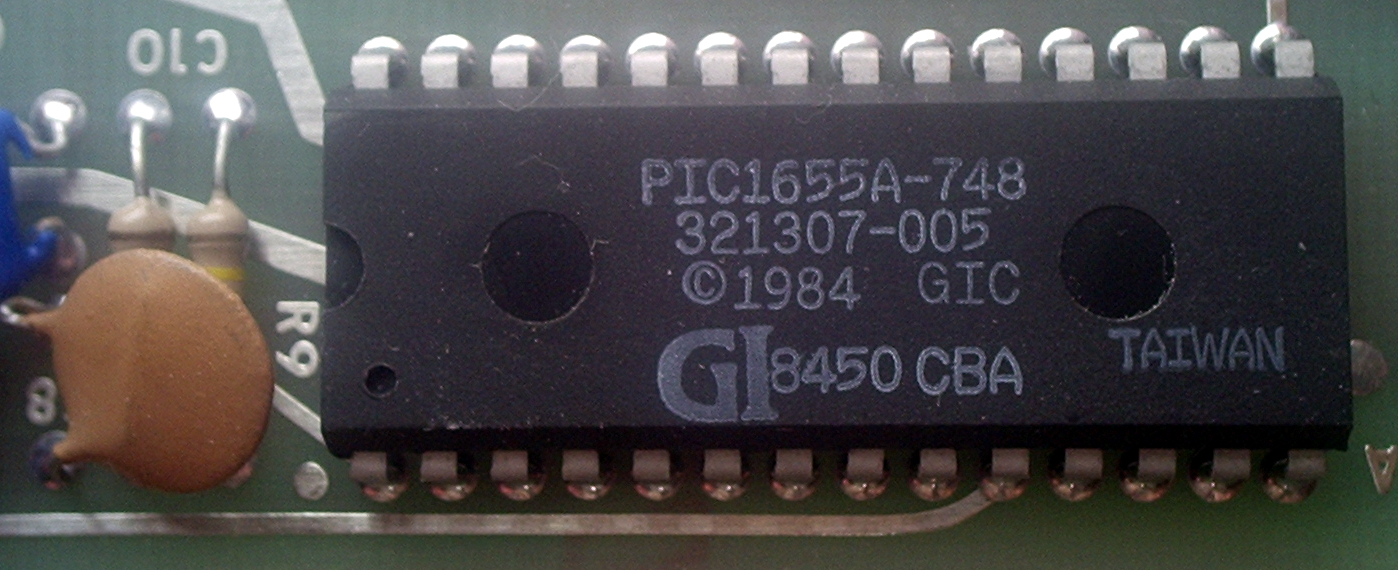

PIC1655A
1980-1992		 512x12bit
ROM		 32x8bit - 20 - - - - 1 - - 1MHz 28P General Instrument, NMOS, PIC1664 fejlesztőeszköz, RC és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül, kép, 1987? után PIC1655 típusjellel gyártva
PIC1655XT
1980-1987?		 512x12bit
ROM		 32x8bit - 20 - - - - 1 - - 4MHz 28P General Instrument, NMOS, PIC1664 fejlesztőeszköz, LC, XT és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC16C55
1982-1988?		 512x12bit
ROM		 32x8bit - 20 - - - - 1 - - 1,65MHz 28P General Instrument, NMOS, PIC16C63 fejlesztőeszköz, RC, XT és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC16C55
1988-2000		 512x12bit
EPROM		 24x8bit - 20 - - - - 1 - - 20MHz 28P, 28SO, 28JW, 28SP, 28SS Oszc. típ. gyárilag adott, OST, MCLR szűrő nélkül, SLEEP(600nA), GI adatlap 1987
PIC16C55A
1999-2008?		 512x12bit
EPROM		 24x8bit - 20 - - - - 1 - - 40MHz 28P, 28SO, 28JW, 28SP, 28SS nW(250nA), OST
PIC1656
1980-1988?		 512x12bit
ROM		 32x8bit - 20 - - - - 1 - - 4MHz 28P General Instrument, NMOS, PIC1664 fejlesztőeszköz, LC, XT és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC16C56
1990-2000		 1024x12bit
EPROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS Oszc. típ. gyárilag adott, OST, MCLR szűrő nélkül, SLEEP(600nA)
PIC16C56A
1998-2008?		 1024x12bit
EPROM		 25x8bit - 12 - - - - 1 - - 40MHz 18P, 18SO, 18JW, 20SS nW(250nA), OST
PIC16CR56A
1998-2008?		 1024x12bit
ROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 20SS nW(250nA), OST
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16C57
1990-2000		 2048x12bit
EPROM		 72x8bit - 20 - - - - 1 - - 20MHz 28P, 28SO, 28JW, 28SP, 28SS Oszc. típ. gyárilag adott, OST, MCLR szűrő nélkül, SLEEP(600nA)
PIC16CR57A
1992-1995		 2048x12bit
EPROM		 72x8bit - 20 - - - - 1 - - 20MHz 28P, 28SO, 28SP, 28SS SLEEP(600nA), OST, LC
PIC16CR57B
1996-1999		 2048x12bit
EPROM		 72x8bit - 20 - - - - 1 - - 20MHz 28P, 28SO, 28SP, 28SS nW(250nA), OST, LC
PIC16C57C
1999-2004		 2048x12bit
EPROM		 72x8bit - 20 - - - - 1 - - 40MHz 28P, 28SO, 28JW, 28SP, 28SS nW(250nA), OST
PIC16CR57C
1999-2004		 2048x12bit
ROM		 72x8bit - 20 - - - - 1 - - 20MHz 28P, 28SO, 28JW, 28SP, 28SS nW(250nA), OST
PIC16F57
2004-		 2048x12bit
FLASH		 72x8bit - 20 - - - - 1 - - 20MHz 28P, 28SO, 28SS, 28SP nW(500nA), OST, WDT(500nA)
PIC16C58
1983-1987?		 512x12bit
ROM		 32x8bit - 20 - - - - 1 - - 1MHz 28P General Instrument, NMOS, PIC16C63 fejlesztőeszköz, RC és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC16C58A
1994-1999		 2048x12bit
EPROM		 73x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS MCLR szűrő nélkül, OST, LC, LV, nW(250nA)
PIC16CR58A
1995-1999		 2048x12bit
ROM		 73x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 20SS nW(250nA), OST, LC
PIC16C58B
1998-2008?		 2048x12bit
EPROM		 73x8bit - 12 - - - - 1 - - 40MHz 18P, 18SO, 18JW, 20SS nW(250nA), OST
PIC16CR58B
1998-2008?		 2048x12bit
ROM		 73x8bit - 12 - - - - 1 - - 20MHz 18P, 18SO, 20SS nW(250nA), OST
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F59
2004-		 2048x12bit
FLASH		 134x8bit - 32 - - - - 1 - - 20MHz 40P, 44PT nW(500nA), OST, WDT(500nA)
PIC16C505
1999-		 1024x12bit
EPROM		 72x8bit - 12 - - - - 1 - - 20MHz 14P, 14SL, 14JW ICSP, nW(250nA), OST, 4MHz INTRC, WDT(2200nA)
PIC16F505
2004-		 1024x12bit
FLASH		 72x8bit - 12 - - - - 1 - - 20MHz 14P, 14SL, 14ST, 16MG ICD, OST, 4MHz INTRC, XLP(100nA), WDT(1000nA)
PIC16F506
2005-		 1024x12bit
FLASH		 67x8bit - 12 3x8bit
80ks/s		 2 - - 1 - - 20MHz 14P, 14SL, 14ST, 16MG ICD, OST, 4/8MHz INTRC, XLP(100nA), Uref, WDT(1000nA)
PIC16F526
2008-		 1024x12bit
FLASH		 67x8bit 64x8bit
FLASH		 12 3x8bit
80ks/s		 2 - - 1 - - 20MHz 14P, 14SL, 14ST, 16MG ICD, OST, 4/8MHz INTRC, XLP(100nA), Uref, WDT(1000nA)
PIC16F527
2012-		 1024x12bit
FLASH		 68x8bit 64x8bit
FLASH		 17 8x8bit
80ks/s		 2 - - 1 - - 20MHz 20P, 20SO, 20SS, 20ML ICD, OST, BOR, 4/8MHz INTRC, XLP(100nA), Uref, WDT(1000nA), 3 új utasítás, 2xOPA
PIC16HV540
2000-		 512x12bit
EPROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18JW, 18SO, 20SS LDO, OST, BOR, WDT, 4-szintes veremtár
PIC16C63
1983-1988?		 512x12bit
ROMless		 32x8bit - 32 - - - - 1 - - 1,65MHz 64P General Instrument, ROM nélkül, HALT bemenettel, PIC16C55-C58 fejlesztéshez, RC, XT és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC1664
1978-1988?		 512x12bit
ROMless		 32x8bit - 32 - - - - 1 - - 4MHz 64P General Instrument, NMOS, ROM nélkül, HALT bemenettel, PIC1650A-54-55A-56 fejlesztéshez, RC, LC, XT és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC1665
1981-1988?		 1024x13bit
ROMless		 64x8bit - 32 - - - - 2 - - 4MHz 64P General Instrument, NMOS, ROM nélkül, HALT bemenettel, PIC1670 fejlesztéshez, LC, XT és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
PIC1670
1981-1988?		 1024x13bit
ROM		 64x8bit - 32 - - - - 2 - - 4MHz 40P General Instrument, NMOS, PIC1665 fejlesztőeszköz, LC, XT és EXT oszcillátor üzemmódok, SLEEP nélkül, MCLR szűrő nélkül, WDT nélkül
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16C55x mikrovezérlők - 8/14-bit, 12-bites kivezetés kompatibilitás
(ICSP, SLEEP(700nA), LC, POR, PWRT, OST, WDT(6000nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16C554
1996-2008?		 512x14bit
EPROM		 80x8bit - 13 - - - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS -
PIC16C558
1996-2008?		 2048x14bit
EPROM		 128x8bit - 13 - - - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS -

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC14000 mikrovezérlő - 8/14-bit, fűrészfeszültség-eljárással működő (Single Slope) A/D átalakító

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC14000
1996-2008?		 4096x14bit
EPROM		 192x8bit - 20 8x16bit 2 - - 1 1 I2C, SMB 20MHz 28SP, 28SO, 28SS, 28JW Single Slope ADC, ICSP, SLEEP(900nA), LVD, 4MHz INTRC, Uref, TIM, POR, PWRT, OST, WDT(6500nA)

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16C6x mikrovezérlők - 8/14-bit, CCP modul
(ICSP, LC, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16C61
1995-1999		 1024x14bit
EPROM		 36x8bit - 13 - - - - 1 - - 20MHz 18P, 18SO, 18JW SLEEP(1000nA), WDT(6000nA)
PIC16C62
1996-1997		 2048x14bit
EPROM		 128x8bit - 22 - - 1 1 2 1 SPI, I2C 20MHz 28SP, 28SO, 28JW SLEEP(1500nA), WDT(9000nA)
PIC16CR62
1996-2000		 2048x14bit
ROM		 128x8bit - 22 - - 1 1 2 1 SPI, I2C 20MHz 28SP, 28SO, 28SS SLEEP(1500nA), BOR, WDT(9000nA)
PIC16C62A
1996-2000		 2048x14bit
EPROM		 128x8bit - 22 - - 1 1 2 1 SPI, I2C 20MHz 28SP, 28SO, 28JW, 28SS SLEEP(1500nA), BOR, WDT(9000nA)
PIC16C62B
1999-2008?		 2048x14bit
EPROM		 128x8bit - 22 - - 1 1 2 1 SPI, I2C 20MHz 28SP, 28SO, 28JW, 28SS, 28ML SLEEP(900nA), BOR, WDT(6500nA)
PIC16C63
1996-2000		 4096x14bit
EPROM		 192x8bit - 22 - - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28JW SLEEP(1500nA), BOR, WDT(9000nA)
PIC16CR63
1999-2008?		 4096x14bit
ROM		 192x8bit - 22 - - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28SS SLEEP(1500nA), BOR, WDT(9000nA)
PIC16C63A
1999-2008?		 4096x14bit
EPROM		 192x8bit - 22 - - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28JW, 28SS, 28ML SLEEP(900nA), BOR, WDT(6500nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16C64
1993-1997		 2048x14bit
EPROM		 128x8bit - 33 - - 1 1 2 1 SPI, I2C 20MHz 40P, 40JW, 44L, 44PQ, 44PT SLEEP(1500nA), PSP, WDT(9000nA)
PIC16CR64
1996-2000		 2048x14bit
ROM		 128x8bit - 33 - - 1 1 2 1 SPI, I2C 20MHz 40P, 44L, 44PQ, 44PT SLEEP(1500nA), BOR, PSP, WDT(9000nA)
PIC16C64A
1996-2000		 2048x14bit
EPROM		 128x8bit - 33 - - 1 1 2 1 SPI, I2C 20MHz 40P, 40JW, 44L, 44PQ, 44PT SLEEP(1500nA), BOR, PSP, WDT(9000nA)
PIC16C65
1995-1997		 4096x14bit
EPROM		 192x8bit - 33 - - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 40JW, 44L, 44PQ, 44PT SLEEP(1500nA), PSP, WDT(9000nA)
PIC16CR65
1997-2008?		 4096x14bit
ROM		 192x8bit - 33 - - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 44L, 44PQ, 44PT SLEEP(1500nA), BOR, PSP, WDT(9000nA)
PIC16C65A
1996-2000		 4096x14bit
EPROM		 192x8bit - 33 - - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 40JW, 44L, 44PQ, 44PT SLEEP(1500nA), BOR, PSP, WDT(9000nA)
PIC16C65B
1999-2008?		 4096x14bit
EPROM		 192x8bit - 33 - - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 40JW, 44L, 44PQ, 44PT SLEEP(900nA), BOR, PSP, WDT(6500nA)
PIC16C66
1997-2004		 8192x14bit
EPROM		 368x8bit - 22 - - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28JW SLEEP(1500nA), BOR, WDT(9000nA)
PIC16C67
1997-2004		 8192x14bit
EPROM		 368x8bit - 33 - - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 40JW, 44L, 44PQ, 44PT SLEEP(1500nA), BOR, PSP, WDT(9000nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16C6xx mikrovezérlők - 8/14-bit, analóg komparátor
(Uref, ICSP, LC, BOR, POR, PWRT, OST, WDT(6000nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16C620
1996-2000		 512x14bit
EPROM		 80x8bit - 13 - 2 - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS SLEEP(1000nA)
PIC16C620A
1999-2008?		 512x14bit
EPROM		 96x8bit - 13 - 2 - - 1 - - 40MHz 18P, 18SO, 18JW, 20SS SLEEP(1000nA)
PIC16CR620A
1999-2008?		 512x14bit
ROM		 96x8bit - 13 - 2 - - 1 - - 40MHz 18P, 18SO, 20SS SLEEP(200nA)
PIC16C621
1996-2000		 1024x14bit
EPROM		 80x8bit - 13 - 2 - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS SLEEP(1000nA)
PIC16C621A
1999-2008?		 1024x14bit
EPROM		 96x8bit - 13 - 2 - - 1 - - 40MHz 18P, 18SO, 18JW, 20SS SLEEP(1000nA)
PIC16C622
1996-2000		 2048x14bit
EPROM		 128x8bit - 13 - 2 - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS SLEEP(1000nA)
PIC16C622A
1999-2008?		 2048x14bit
EPROM		 128x8bit - 13 - 2 - - 1 - - 40MHz 18P, 18SO, 18JW, 20SS SLEEP(1000nA)
PIC16CE623
1999-2004		 512x14bit
EPROM		 96x8bit 128x8bit 13 - 2 - - 1 - - 30MHz 18P, 18SO, 18JW, 20SS nW(500nA)
PIC16CE624
1999-2004		 1024x14bit
EPROM		 96x8bit 128x8bit 13 - 2 - - 1 - - 30MHz 18P, 18SO, 18JW, 20SS nW(500nA)
PIC16CE625
1999-2004		 2048x14bit
EPROM		 128x8bit 128x8bit 13 - 2 - - 1 - - 30MHz 18P, 18SO, 18JW, 20SS nW(500nA)
PIC16C642
1997-2003		 4096x14bit
EPROM		 176x8bit - 22 - 2 - - 1 - - 20MHz 28P, 28SO, 28JW SLEEP(900nA)
PIC16C662
1997-2003		 4096x14bit
EPROM		 176x8bit - 33 - 2 - - 1 - - 20MHz 40P, 40JW, 44L, 44PT SLEEP(900nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16C7xx mikrovezérlők - 8/14-bit, A/D átalakító, CCP modul
(ICSP, LC, BOR, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16C71
1993-2000		 1024x14bit
EPROM		 36x8bit - 13 4x8bit
20ks/s		 - - - 1 - - 20MHz 18P, 18SO, 18JW SLEEP(600nA), BOR nélkül, WDT(4500nA)
PIC16C72
1996-2000		 2048x14bit
EPROM		 128x8bit - 22 5x8bit
25ks/s		 - 1 1 2 1 SPI, I2C 20MHz 28SP, 28SO, 28JW, 28SS SLEEP(900nA), WDT(6500nA)
PIC16CR72
1999-2009?		 2048x14bit
ROM		 128x8bit - 22 5x8bit
25ks/s		 - 1 1 2 1 SPI, I2C 20MHz 28SP, 28SO, 28SS SLEEP(600nA), WDT(6500nA)
PIC16C72A
1999-2005		 2048x14bit
EPROM		 128x8bit - 22 5x8bit
25ks/s		 - 1 1 2 1 SPI, I2C 20MHz 28SP, 28SO, 28JW, 28SS, 28ML SLEEP(900nA), WDT(6500nA)
PIC16C73
1995-1997		 4096x14bit
EPROM		 192x8bit - 22 5x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28JW SLEEP(900nA), BOR nélkül, WDT(6500nA)
PIC16CR73
2007-2009?		 4096x14bit
ROM		 192x8bit - 22 5x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28SS, 28ML XLP(100nA), LC nélkül, PMR, WDT(2000nA)
PIC16C73A
1996-2000		 4096x14bit
EPROM		 192x8bit - 22 5x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28JW SLEEP(900nA), WDT(6500nA)
PIC16C73B
1999-2005		 4096x14bit
EPROM		 192x8bit - 22 5x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28JW, 28SS, 28ML SLEEP(900nA), WDT(6500nA)
PIC16C74
1994-1997		 4096x14bit
EPROM		 192x8bit - 33 8x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 40JW, 44L, 44PQ SLEEP(900nA), PSP, BOR nélkül, WDT(6500nA)
PIC16CR74
2007-2009?		 4096x14bit
ROM		 192x8bit - 33 8x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 44L, 44PT XLP(100nA), PSP, PMR, LC nélkül, WDT(2000nA)
PIC16C74A
1996-2000		 4096x14bit
EPROM		 192x8bit - 33 8x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 40JW, 44L, 44PQ, 44PT SLEEP(900nA), PSP, WDT(6500nA)
PIC16C74B
1999-2005		 4096x14bit
EPROM		 192x8bit - 33 8x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 40JW, 44L, 44PQ, 44PT SLEEP(900nA), PSP, WDT(6500nA)
PIC16C76
1997-2003		 8192x14bit
EPROM		 368x8bit - 22 5x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28JW SLEEP(900nA), WDT(6500nA)
PIC16CR76
2007-2009?		 8192x14bit
ROM		 368x8bit - 22 5x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28SS, 28ML XLP(100nA), PMR, LC nélkül, WDT(2000nA)
PIC16C77
1997-2003		 8192x14bit
EPROM		 368x8bit - 33 8x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 40JW, 44L, 44PQ, 44PT SLEEP(900nA), PSP, WDT(6500nA)
PIC16CR77
2007-2009?		 8192x14bit
ROM		 368x8bit - 33 8x8bit
25ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 44L, 44PT XLP(100nA), PMP, PMR, LC nélkül, WDT(2000nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16C710
1996-2003		 512x14bit
EPROM		 36x8bit - 13 4x8bit
25ks/s		 - - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS SLEEP(900nA), WDT(6500nA)
PIC16C711
1996-2003		 1024x14bit
EPROM		 68x8bit - 13 4x8bit
25ks/s		 - - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS SLEEP(900nA), WDT(6500nA)
PIC16C712
2000-2003		 1024x14bit
EPROM		 128x8bit - 13 4x8bit
25ks/s		 - 1 1 2 1 - 20MHz 18P, 18SO, 18JW, 20SS SLEEP(900nA), WDT(6500nA)
PIC16C715
1997-2003		 2048x14bit
EPROM		 128x8bit - 13 4x8bit
25ks/s		 - - - 1 - - 20MHz 18P, 18SO, 18JW, 20SS SLEEP(900nA), PER, WDT(6500nA)
PIC16C716
2000-2003		 2048x14bit
EPROM		 128x8bit - 13 4x8bit
25ks/s		 - 1 1 2 1 - 20MHz 18P, 18SO, 18JW, 20SS SLEEP(900nA), WDT(6500nA)
PIC16C717
2001-2008?		 2048x14bit
EPROM		 256x8bit - 16 6x10bit
30ks/s		 - 1 4* 2 1 SPI, MI2C 20MHz 18P, 18SO, 18JW, 20SS XLP(100nA), PBOR, PLVD, *ECCP, 37kHz/4MHz INTRC, Uref, PMR, WDT(2000nA)
PIC16C745
2000-2006		 8192x14bit
EPROM		 256x8bit - 22 5x8bit
25ks/s		 - 2 2 2 1 USART, USB 1.1 24MHz 28SP, 28SO, 28JW SLEEP(90000nA), PLL, 64xDpRAM, LC nélkül, WDT(6000nA)
PIC16C765
2000-2008?		 8192x14bit
EPROM		 256x8bit - 33 8x8bit
25ks/s		 - 2 2 2 1 USART, USB 1.1 24MHz 40P, 40JW, 44L, 44PT SLEEP(90000nA), PLL, PSP, 64xDpRAM, LC nélkül, WDT(6000nA)
PIC16C770
2001-2008?		 2048x14bit
EPROM		 256x8bit - 16 6x12bit
30ks/s		 - 1 4* 2 1 SPI, MI2C 20MHz 20P, 20SO, 20JW, 20SS XLP(100nA), PBOR, PLVD, *ECCP, 37kHz/4MHz INTRC, Uref, PMR, WDT(2000nA)
PIC16C771
2001-2008?		 4096x14bit
EPROM		 256x8bit - 16 6x12bit
30ks/s		 - 1 4* 2 1 SPI, MI2C 20MHz 20P, 20SO, 20JW, 20SS XLP(100nA), PBOR, PLVD, *ECCP, 37kHz/4MHz INTRC, Uref, PMR, WDT(2000nA)
PIC16C773
2000-2008?		 4096x14bit
EPROM		 256x8bit - 22 6x12bit
30ks/s		 - 2 2 2 1 SPI, MI2C, AUSART 20MHz 28SP, 28SO, 28JW, 28SS SLEEP(900nA), PBOR, PLVD, Uref, WDT(6000nA)
PIC16C774
2000-2008?		 4096x14bit
EPROM		 256x8bit - 33 10x12bit
30ks/s		 - 2 2 2 1 SPI, MI2C, AUSART 20MHz 40P, 40JW, 44L, 44PQ, 44PT SLEEP(900nA), PBOR, PLVD, PSP, Uref, WDT(6000nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16x78x vegyes jelű mikrovezérlők - 8/14-bit, A/D átalakító, analóg komparátor
(ICSP, PBOR, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16C781
2003-2008? 		1024x14bit
EPROM		 128x8bit - 16 8x8bit
20ks/s		 2 - - 1 1 - 20MHz 20P, 20SO, 20JW, 20SS SLEEP(900nA), PLVD, 8-bit DAC, PSMC, 37kHz/4MHz INTRC, Uref, OPA, PMR, LC, WDT(6000nA)
PIC16C782
2003-2008? 		2048x14bit
EPROM		 128x8bit - 16 8x8bit
20ks/s		 2 - - 1 1 - 20MHz 20P, 20SO, 20JW, 20SS SLEEP(900nA), PLVD, 8-bit DAC, PSMC, 37kHz/4MHz INTRC, Uref, OPA, PMR, LC, WDT(6000nA)
PIC16F785
2005-		 2048x14bit
FLASH		 128x8bit 256x8bit 18 12x10bit
30ks/s		 2 1 1 2 1 - 20MHz 20P, 20SO, 20SS, 20ML kétfázisú PWM, ICD, XLP(30nA), 31kHz-8MHz INTRC, PUref, Uref, 2xOPA, EWDT(1000nA)
PIC16HV785
2007-		 2048x14bit
FLASH		 128x8bit 256x8bit 18 12x10bit
30ks/s		 2 1 1 2 1 - 20MHz 20P, 20SO, 20SS, 20ML INTREG, kétfázisú PWM, ICD, 31kHz-8MHz INTRC, PUref, Uref, 2xOPA, WDT

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16x9xx mikrovezérlők - 8/14-bit, LCD meghajtó
(ICSP, ICD, BOR, PLVD, PMR, PUref, 31kHz-8MHz INTRC, POR, PWRT, OST, XLP(100nA), EWDT(1000nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F913
2005-		 4096x14bit
FLASH		 256x8bit 256x8bit 25 4x10bit
30ks/s		 2 1 1 2 1 AUSART, SPI, I2C 20MHz 28SP, 28SO, 28SS, 28ML 60xLCD
PIC16F914
2005-		 4096x14bit
FLASH		 256x8bit 256x8bit 36 8x10bit
30ks/s		 2 2 2 2 1 AUSART, SPI, I2C 20MHz 40P, 44PT, 44ML 96xLCD
PIC16F916
2005-		 8192x14bit
FLASH		 352x8bit 256x8bit 25 4x10bit
30ks/s		 2 1 1 2 1 AUSART, SPI, I2C 20MHz 28SP, 28SO, 28SS, 28ML 60xLCD
PIC16F917
2005-		 8192x14bit
FLASH		 352x8bit 256x8bit 36 8x10bit
30ks/s		 2 2 2 2 1 AUSART, SPI, I2C 20MHz 40P, 44PT, 44ML 96xLCD
PIC16C923
1996-2003		 4096x14bit
EPROM		 176x8bit - 52 - - 1 1 2 1 SPI, I2C 8MHz 64P, 64PT, 68L SLEEP(900nA), 116xLCD, BOR nélkül, PMR nélkül, INTRC nélkül, PUref nélkül, LC, WDT(6000nA)
PIC16C924
1996-2003		 4096x14bit
EPROM		 176x8bit - 52 5x8bit
25ks/s		 - 1 1 2 1 SPI, I2C 8MHz 64P, 64PT, 68L, 68CL SLEEP(900nA), 116xLCD, BOR nélkül, PMR nélkül, INTRC nélkül, PUref nélkül, LC, WDT(6000nA)
PIC16C925
2001-2008?		 4096x14bit
EPROM		 176x8bit - 52 5x10bit
15ks/s		 - 1 1 2 1 SPI, I2C 20MHz 64PT, 68L, 68CL SLEEP(900nA), 116xLCD, INTRC nélkül, PUref nélkül, LC, WDT(6000nA)
PIC16C926
2001-2008?		 8192x14bit
EPROM		 336x8bit - 52 5x10bit
15ks/s		 - 1 1 2 1 SPI, I2C 20MHz 64PT, 68L, 68CL SLEEP(900nA), 116xLCD, INTRC nélkül, PUref nélkül, LC, WDT(6000nA)
PIC16F946
2005-		 8192x14bit
FLASH		 336x8bit 256x8bit 53 8x10bit
30ks/s		 2 2 2 2 1 AUSART, SPI, I2C 20MHz 64PT 168xLCD
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16C43x mikrovezérlők - 8/14-bit, LIN busz
(ICSP, nW(250nA), BOR, PUref, POR, PWRT, OST, WDT(2200nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16C432
2002-2008?		 2048x14bit
EPROM		 128x8bit - 12 - 2 - - 1 - LIN 1.0 20MHz 20P, 20JW, 20SS -
PIC16C433
2002-2008?		 2048x14bit
EPROM		 128x8bit - 6 4x8bit
25ks/s		 - - - 1 - LIN 1.0 10MHz 18P, 18SO, 18JW -

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16F6xx mikrovezérlők - 8/14-bit, FLASH, analóg komparátor
(ICSP, BOR, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F610
2006-		 1024x14bit
FLASH		 64x8bit - 12 - 2 - - 1 1 - 20MHz 14P, 14SL, 14ST, 16ML ICD - külön eszköz, XLP(50nA), PUref, Uref, 4/8MHz INTRC, EWDT(1000nA)
PIC16HV610
2006-		 1024x14bit
FLASH		 64x8bit - 12 - 2 - - 1 1 - 20MHz 14P, 14SL, 14ST, 16ML INTREG, ICD - külön eszköz, PUref, Uref, 4/8MHz INTRC, WDT
PIC16F616
2006-		 1024x14bit
FLASH		 64x8bit - 12 8x10bit
30ks/s		 2 1* 4* 2 1 - 20MHz 14P, 14SL, 14ST, 16ML *ECCP, ICD - külön eszköz, XLP(50nA), PUref, Uref, 4/8MHz INTRC, EWDT(1000nA)
PIC16HV616
2006-		 1024x14bit
FLASH		 64x8bit - 12 8x10bit
30ks/s		 2 1* 4* 2 1 - 20MHz 14P, 14SL, 14ST, 16ML INTREG, *ECCP, ICD - külön eszköz, PUref, Uref, 4/8MHz INTRC, WDT
PIC16F627
2000-2003		 1024x14bit
FLASH		 224x8bit 128x8bit 16 - 2 1 1 2 1 USART 20MHz 18P, 18SO, 20SS LVP, XLP(200nA), PUref, 37kHz/4MHz INTRC, WDT(6000nA)
PIC16F627A
2003-		 1024x14bit
FLASH		 224x8bit 128x8bit 16 - 2 1 1 2 1 AUSART 20MHz 18P, 18SO, 20SS, 28ML LVP, ICD, XLP(100nA), PUref, 48kHz/4MHz INTRC, EWDT(1000nA)
PIC16F628
2000-2003		 2048x14bit
FLASH		 224x8bit 128x8bit 16 - 2 1 1 2 1 USART 20MHz 18P, 18SO, 20SS LVP, XLP(200nA), PUref, 37kHz/4MHz INTRC, WDT(6000nA)
PIC16F628A
2003-		 2048x14bit
FLASH		 224x8bit 128x8bit 16 - 2 1 1 2 1 AUSART 20MHz 18P, 18SO, 20SS, 28ML LVP, ICD, XLP(100nA), PUref, 48kHz/4MHz INTRC, EWDT(1000nA)
PIC16F630
2003-		 1024x14bit
FLASH		 64x8bit 128x8bit 12 - 1 - - 1 1 - 20MHz 14P, 14SL, 14ST ICD, XLP(100nA), PUref, 4MHz INTRC, EWDT(500nA)
PIC16F631
2006-		 1024x14bit
FLASH		 64x8bit 128x8bit 18 - 2 - - 1 1 - 20MHz 20P, 20SO, 20SS, 20ML FSCM, ULPW, XLP(50nA), PUref, Uref, 31kHz-8MHz INTRC, EWDT(1000nA)
PIC16F636
2004-		 2048x14bit
FLASH		 128x8bit 256x8bit 12 - 2 - - 1 1 - 20MHz 14P, 14SL, 14ST, 16ML ICD - külön eszköz, ULPW, FSCM, XLP(150nA), PLVD, KeeLoq , PUref, 31kHz-8MHz INTRC, WUR, EWDT(1000nA)
PIC16F639
2005-		 2048x14bit
FLASH		 128x8bit 256x8bit 12 - 2 - - 1 1 - 20MHz 20SS ICD - külön eszköz, ULPW, FSCM, XLP(150nA), PLVD, KeeLoq , PUref, 31kHz-8MHz INTRC, 125kHz RF, WUR, EWDT(1200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F648A
2003-		 4096x14bit
FLASH		 256x8bit 256x8bit 16 - 2 1 1 2 1 AUSART 20MHz 18P, 18SO, 20SS, 28ML LVP, ICD, XLP(100nA), PUref, 48kHz/4MHz INTRC, EWDT(1000nA)
PIC16F676
2003-		 1024x14bit
FLASH		 64x8bit 128x8bit 12 8x10bit
30ks/s		 1 - - 1 1 - 20MHz 14P, 14SL, 14ST ICD, XLP(100nA), PUref, 4MHz INTRC, EWDT(500nA)
PIC16F677
2006-		 2048x14bit
FLASH		 128x8bit 256x8bit 18 12x10bit
30ks/s		 2 - - 1 1 SPI, MI2C 20MHz 20P, 20SO, 20SS, 20ML FSCM, ULPW, XLP(50nA), PUref, Uref, 31kHz-8MHz INTRC, EWDT(1000nA)
PIC16F684
2004-		 2048x14bit
FLASH		 128x8bit 256x8bit 12 8x10bit
30ks/s		 2 1* 4* 2 1 - 20MHz 14P, 14SL, 14ST, 16ML *ECCP, ICD - külön eszköz, FSCM, ULPW, XLP(50nA), PUref, 31kHz-8MHz INTRC, EWDT(1000nA)
PIC16F685
2005-		 4096x14bit
FLASH		 256x8bit 256x8bit 18 12x10bit
30ks/s		 2 1 4* 2 1 - 20MHz 20P, 20SO, 20SS, 20ML *ECCP, FSCM, ULPW, XLP(50nA), PUref, Uref, 31kHz-8MHz INTRC, EWDT(1000nA)
PIC16F687
2005-		 2048x14bit
FLASH		 128x8bit 256x8bit 18 12x10bit
30ks/s		 2 - - 1 1 EUSART, SPI, MI2C, LIN 20MHz 20P, 20SO, 20SS, 20ML FSCM, ULPW, XLP(50nA), PUref, Uref, 31kHz-8MHz INTRC, EWDT(1000nA)
PIC16F688
2004-		 4096x14bit
FLASH		 256x8bit 256x8bit 12 8x10bit
30ks/s		 2 - - 1 1 EUSART, LIN 20MHz 14P, 14SL, 14ST, 16ML ICD - külön eszköz, FSCM, ULPW, XLP(50nA), PUref, 31kHz-8MHz INTRC, EWDT(1000nA)
PIC16F689
2005-		 4096x14bit
FLASH		 256x8bit 256x8bit 18 12x10bit
30ks/s		 2 - - 1 1 EUSART, SPI, MI2C, LIN 20MHz 20P, 20SO, 20SS, 20ML FSCM, ULPW, XLP(50nA), PUref, Uref, 31kHz-8MHz INTRC, EWDT(1000nA)
PIC16F690
2005-		 4096x14bit
FLASH		 256x8bit 256x8bit 18 12x10bit
30ks/s		 2 1 4* 2 1 EUSART, SPI, MI2C, LIN 20MHz 20P, 20SO, 20SS, 20ML *ECCP, FSCM, ULPW, XLP(50nA), PUref, Uref, 31kHz-8MHz INTRC, EWDT(1000nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16F7xx mikrovezérlők - 8/14-bit, A/D átalakító, CCP modul
(ICSP, PMR, BOR, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F72
2002-		 2048x14bit
FLASH		 128x8bit - 22 5x8bit
50ks/s		 - 1 1 2 1 SPI, I2C 20MHz 28SP, 28SO, 28SS, 28ML XLP(100nA), WDT(2000nA)
PIC16F73
2001-		 4096x14bit
FLASH		 192x8bit - 22 5x8bit
50ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28SS, 28ML XLP(100nA), WDT(2000nA)
PIC16F74
2001-		 4096x14bit
FLASH		 192x8bit - 33 8x8bit
50ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 44L, 44PT XLP(100nA), WDT(2000nA)
PIC16F76
2001-		 8192x14bit
FLASH		 368x8bit - 22 5x8bit
50ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 28SP, 28SO, 28SS, 28ML XLP(100nA), WDT(2000nA)
PIC16F77
2001-		 8192x14bit
FLASH		 368x8bit - 33 8x8bit
50ks/s		 - 2 2 2 1 SPI, I2C, USART 20MHz 40P, 44L, 44PT XLP(100nA), PSP, WDT(2000nA)
PIC16F707
2010-		 8192x14bit
FLASH		 363x8bit - 36 14x8bit
80ks/s		 - 2 2 4 2 SPI, I2C, AUSART 20MHz 40P, 44PT, 44ML 32xCSM, XLP(50nA), LF, 62kHz-16MHz INTRC, PUref, Uref, EWDT(500nA)
PIC16F716
2004-		 2048x14bit
FLASH		 128x8bit - 13 4x8bit
30ks/s		 - 1* 4* 2 1 - 20MHz 18P, 18SO, 20SS *ECCP, XLP(100nA), PMR nélkül, WDT(1000nA)
PIC16F720
2010-		 2048x14bit
FLASH		 128x8bit - 18 12x8bit
80ks/s		 - 1 1 2 1 SPI, I2C, AUSART 20MHz 20P, 20SO, 20SS, 20ML XLP(50nA), LF, PMSP, 62kHz-16MHz INTRC, PUref, EWDT(500nA)
PIC16F721
2010-		 4096x14bit
FLASH		 256x8bit - 18 12x8bit
80ks/s		 - 1 1 2 1 SPI, I2C, AUSART 20MHz 20P, 20SO, 20SS, 20ML XLP(50nA), LF, PMSP, 62kHz-16MHz INTRC, PUref, EWDT(500nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F722
2008-		 2048x14bit
FLASH		 128x8bit - 25 11x8bit
80ks/s		 - 2 2 2 1 SPI, I2C, AUSART 20MHz 28SP, 28SO, 28SS, 28ML LDO, LF, PBOR, XLP(20nA), 62kHz-16MHz INTRC, PUref, 8xCSM, EWDT(500nA)
PIC16F722A
2010-		 2048x14bit
FLASH		 128x8bit - 25 11x8bit
80ks/s		 - 2 2 2 1 SPI, I2C, AUSART 20MHz 28SP, 28SO, 28SS, 28ML LDO, LF, PBOR, XLP(20nA), 62kHz-16MHz INTRC, PUref, 8xCSM, EWDT(500nA)
PIC16F723
2008-		 4096x14bit
FLASH		 192x8bit - 25 11x8bit
80ks/s		 - 2 2 2 1 SPI, I2C, AUSART 20MHz 28SP, 28SO, 28SS, 28ML LDO, LF, PBOR, XLP(20nA), 62kHz-16MHz INTRC, PUref, 8xCSM, EWDT(500nA)
PIC16F723A
2010-		 4096x14bit
FLASH		 192x8bit - 25 11x8bit
80ks/s		 - 2 2 2 1 SPI, I2C, AUSART 20MHz 28SP, 28SO, 28SS, 28ML LDO, LF, PBOR, XLP(20nA), 62kHz-16MHz INTRC, PUref, 8xCSM, EWDT(500nA)
PIC16F724
2009-		 4096x14bit
FLASH		 192x8bit - 36 14x8bit
80ks/s		 - 2 2 2 1 SPI, I2C, AUSART 20MHz 40P, 44PT, 44ML LDO, LF, PBOR, XLP(20nA), 62kHz-16MHz INTRC, PUref, 16xCSM, EWDT(500nA)
PIC16F726
2009-		 8192x14bit
FLASH		 368x8bit - 25 11x8bit
80ks/s		 - 2 2 2 1 SPI, I2C, AUSART 20MHz 28SP, 28SO, 28SS, 28ML LDO, LF, PBOR, XLP(20nA), 62kHz-16MHz INTRC, PUref, 8xCSM, EWDT(500nA)
PIC16F727
2009-		 8192x14bit
FLASH		 368x8bit - 36 14x8bit
80ks/s		 - 2 2 2 1 SPI, I2C, AUSART 20MHz 40P, 44PT, 44ML LDO, LF, PBOR, XLP(20nA), 62kHz-16MHz INTRC, PUref, 16xCSM, EWDT(500nA)
PIC16F737
2004-		 4096x14bit
FLASH		 368x8bit - 25 11x10bit
30ks/s		 2 3 3 2 1 SPI, MI2C, AUSART 20MHz 28SP, 28SO, 28SS, 28ML PBOR, FSCM, PLVD, ICD, XLP(100nA), 31kHz-8MHz INTRC, EWDT(700nA)
PIC16F747
2004-		 4096x14bit
FLASH		 368x8bit - 36 14x10bit
30ks/s		 2 3 3 2 1 SPI, MI2C, AUSART 20MHz 40P, 44PT, 44ML PSP, PBOR, FSCM, PLVD, ICD, XLP(100nA), 31kHz-8MHz INTRC, EWDT(700nA)
PIC16F767
2004-		 8192x14bit
FLASH		 368x8bit - 25 11x10bit
30ks/s		 2 3 3 2 1 SPI, MI2C, AUSART 20MHz 28SP, 28SO, 28SS, 28ML PBOR, FSCM, PLVD, ICD, XLP(100nA), 31kHz-8MHz INTRC, EWDT(700nA)
PIC16F777
2004-		 8192x14bit
FLASH		 368x8bit - 36 14x10bit
30ks/s		 2 3 3 2 1 SPI, MI2C, AUSART 20MHz 40P, 44PT, 44ML PSP, PBOR, FSCM, PLVD, ICD, XLP(100nA), 31kHz-8MHz INTRC, EWDT(700nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16F8xx mikrovezérlők - 8/14-bit, EEPROM
(ICSP, ICD, 31kHz-8MHz INTRC, PUref, LVP, PMSP, BOR, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16CR83
1996-2000		 896x14bit
ROM		 36x8bit 64x8bit 13 - - - - 1 - - 10MHz 18P, 18SO nW(400nA), LC, INTRC nélkül, POR, PWRT, OST, WDT(2600nA)
PIC16F83
1996-2000		 896x14bit
FLASH		 36x8bit 64x8bit 13 - - - - 1 - - 10MHz 18P, 18SO ICSP, nW(400nA), LF, INTRC nélkül, POR, PWRT, OST, WDT(2600nA)
PIC16C84
1993-1997		 1024x14bit
EEPROM		 36x8bit 64x8bit 13 - - - - 1 - - 10MHz 18P, 18SO ICSP, SLEEP(26000nA), LC, INTRC nélkül, POR, PWRT, OST, WDT(26000nA)
PIC16CR84
1996-2000		 1024x14bit
ROM		 68x8bit 64x8bit 13 - - - - 1 - - 10MHz 18P, 18SO nW(400nA), LC, INTRC nélkül, POR, PWRT, OST, WDT(2600nA)
PIC16F84
1996-2000		 1024x14bit
FLASH		 68x8bit 64x8bit 13 - - - - 1 - - 10MHz 18P, 18SO ICSP, nW(400nA), LF, INTRC nélkül, POR, PWRT, OST, WDT(2600nA)
PIC16F84A
1999-		 1024x14bit
FLASH		 68x8bit 64x8bit 13 - - - - 1 - - 20MHz 18P, 18SO, 20SS nW(400nA), BOR nélkül, LVP nélkül, INTRC nélkül, PMSP nélkül, WDT(200nA)
PIC16F87
2003-		 4096x14bit
FLASH		 368x8bit 256x8bit 16 - 2 1 1 2 1 AUSART, SPI, I2C 20MHz 18P, 18SO, 20SS, 28ML XLP(100nA), WDT(2200nA)
PIC16F88
2003-		 4096x14bit
FLASH		 368x8bit 256x8bit 16 7x10bit
16ks/s		 2 1 1 2 1 AUSART, SPI, I2C 20MHz 18P, 18SO, 20SS, 28ML XLP(100nA), WDT(2200nA)
PIC16F818
2003-		 1024x14bit
FLASH		 128x8bit 128x8bit 16 5x10bit
16ks/s		 - 1 1 2 1 SPI, I2C 20MHz 18P, 18SO, 20SS, 28ML XLP(200nA), EWDT(700nA)
PIC16F819
2003-		 2048x14bit
FLASH		 256x8bit 256x8bit 16 5x10bit
16ks/s		 - 1 1 2 1 SPI, I2C 20MHz 18P, 18SO, 20SS, 28ML XLP(200nA), EWDT(700nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F870
2000-2008?		 2048x14bit
FLASH		 128x8bit 64x8bit 22 5x10bit
15ks/s		 - 1 1 2 1 AUSART 20MHz 28SP, 28SO, 28SS SLEEP(900nA), LF, WDT(6400nA)
PIC16F871
2000-2008?		 2048x14bit
FLASH		 128x8bit 64x8bit 33 8x10bit
15ks/s		 - 1 1 2 1 AUSART 20MHz 40P, 44L, 44PT SLEEP(900nA), LF, PSP, WDT(6400nA)
PIC16F872
2000-2008?		 2048x14bit
FLASH		 128x8bit 64x8bit 22 5x10bit
15ks/s		 - 1 1 2 1 SPI, MI2C 20MHz 28SP, 28SO, 28SS SLEEP(900nA), LF, WDT(6500nA)
PIC16F873
1999-2003		 4096x14bit
FLASH		 192x8bit 128x8bit 22 5x10bit
15ks/s		 - 2 2 2 1 SPI, MI2C, AUSART 20MHz 28SP, 28SO SLEEP(900nA), LF, WDT(6500nA)
PIC16F873A
2002-2008?		 4096x14bit
FLASH		 192x8bit 128x8bit 22 5x10bit
15ks/s		 2 2 2 2 1 SPI, MI2C, AUSART 20MHz 28SP, 28SO, 28SS, 28ML SLEEP(900nA), LF, WDT(6500nA)
PIC16F874
1999-2003		 4096x14bit
FLASH		 192x8bit 128x8bit 33 8x10bit
15ks/s		 - 2 2 2 1 SPI, MI2C, AUSART 20MHz 40P, 44L, 44PQ, 44PT SLEEP(900nA), LF, PSP, WDT(6500nA)
PIC16F874A
2002-2008?		 4096x14bit
FLASH		 192x8bit 128x8bit 33 8x10bit
15ks/s		 2 2 2 2 1 SPI, MI2C, AUSART 20MHz 40P, 40ML, 44L, 44PT SLEEP(900nA), LF, PSP, WDT(6500nA)
PIC16F876
1999-2003		 8192x14bit
FLASH		 368x8bit 256x8bit 22 5x10bit
15ks/s		 - 2 2 2 1 SPI, MI2C, AUSART 20MHz 28SP, 28SO SLEEP(900nA), LF, WDT(6500nA)
PIC16F876A
2002-2008?		 8192x14bit
FLASH		 368x8bit 256x8bit 22 5x10bit
15ks/s		 2 2 2 2 1 SPI, MI2C, AUSART 20MHz 28SP, 28SO, 28SS, 28ML SLEEP(900nA), LF, WDT(6500nA)
PIC16F877
1999-2003		 8192x14bit
FLASH		 368x8bit 256x8bit 33 8x10bit
15ks/s		 - 2 2 2 1 SPI, MI2C, AUSART 20MHz 40P, 44L, 44PQ, 44PT SLEEP(900nA), LF, PSP, WDT(6500nA)
PIC16F877A
2002-2008?		 8192x14bit
FLASH		 368x8bit 256x8bit 33 8x10bit
15ks/s		 2 2 2 2 1 SPI, MI2C, AUSART 20MHz 40P, 40ML, 44L, 44PT SLEEP(900nA), LF, PSP, WDT(6500nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F882
2006-		 2048x14bit
FLASH		 128x8bit 128x8bit 24 11x10bit
30ks/s		 2 1+1* 1+4* 2 1 EUSART, SPI, MI2C, LIN 20MHz 28SP, 28SO, 28SS, 28ML *ECCP, FSCM, ULPW, XLP(50nA), Uref, EWDT(1000nA)
PIC16F883
2006-		 4096x14bit
FLASH		 256x8bit 256x8bit 24 11x10bit
30ks/s		 2 1+1* 1+4* 2 1 EUSART, SPI, MI2C, LIN 20MHz 28SP, 28SO, 28SS, 28ML *ECCP, FSCM, ULPW, XLP(50nA), Uref, EWDT(1000nA)
PIC16F884
2006-		 4096x14bit
FLASH		 256x8bit 256x8bit 35 14x10bit
30ks/s		 2 1+1* 1+4* 2 1 EUSART, SPI, MI2C, LIN 20MHz 40P, 44PT, 44ML *ECCP, FSCM, ULPW, XLP(50nA), Uref, EWDT(1000nA)
PIC16F886
2006-		 8192x14bit
FLASH		 368x8bit 256x8bit 24 11x10bit
30ks/s		 2 1+1* 1+4* 2 1 EUSART, SPI, MI2C, LIN 20MHz 28SP, 28SO, 28SS, 28ML *ECCP, FSCM, ULPW, XLP(50nA), Uref, EWDT(1000nA)
PIC16F887
2006-		 8192x14bit
FLASH		 368x8bit 256x8bit 35 14x10bit
30ks/s		 2 1+1* 1+4* 2 1 EUSART, SPI, MI2C, LIN 20MHz 40P, 44PT, 44ML *ECCP, FSCM, ULPW, XLP(50nA), Uref, EWDT(1000nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PICxxHVxxx mikrovezérlők - emelt tápfeszültségtartománnyal
(ICSP, ICD, BOR, POR, PWRT, OST, WDT)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC12HV609
2007-		 1024x14bit
FLASH		 64x8bit - 6 - 1 - - 1 1 - 20MHz 8P, 8SN, 8MD, 8MF, 8MS INTREG, BOR, 4/8MHz INTRC, PUref, WDT
PIC12HV615
2007-		 1024x14bit
FLASH		 64x8bit - 6 4x10bit
30ks/s		 1 1* 2* 2 1 - 20MHz 8P, 8SN, 8MD, 8MF, 8MS INTREG, BOR, *ECCP, 4/8MHz INTRC, PUref, WDT
PIC12HV752
2010-		 1024x14bit
FLASH		 64x8bit - 6 4x10bit
30ks/s		 2 1 1 3 1 - 32MHz 8P, 8SN, 8MC INTREG, BOR, XLP(50nA), PMSP, 31kHz-8MHz INTRC, PUref, Uref, CWG, WDT
PIC16HV540
2000-		 512x12bit
EPROM		 25x8bit - 12 - - - - 1 - - 20MHz 18P, 18JW, 18SO, 20SS LDO, BOR, WDT, 4-szintes veremtár
PIC16HV610
2006-		 1024x14bit
FLASH		 64x8bit - 12 - 2 - - 1 1 - 20MHz 14P, 14SL, 14ST, 16ML INTREG, ICD - külön eszköz, PUref, Uref, 4/8MHz INTRC, WDT
PIC16HV616
2006-		 1024x14bit
FLASH		 64x8bit - 12 8x10bit
30ks/s		 2 1* 4* 2 1 - 20MHz 14P, 14SL, 14ST, 16ML INTREG, *ECCP, ICD - külön eszköz, PUref, Uref, 4/8MHz INTRC, WDT
PIC16HV785
2007-		 2048x14bit
FLASH		 128x8bit 256x8bit 18 12x10bit
30ks/s		 2 1 1 2 1 - 20MHz 20P, 20SO, 20SS, 20ML INTREG, kétfázisú PWM, ICD, 31kHz-8MHz INTRC, PUref, Uref, 2xOPA, WDT

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16F14xx mikrovezérlők - új processzor egység, 48MHz, USB
(ECPU, LF, LVP, SO/UR, ICSP, ICD, ULPBOR(100nA), XLP(25nA), FSCM, 31kHz-16MHz INTRC, PMSP, POR, PWRT, OST, EWDT(300nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F1454
2012-		 8192x14bit
FLASH		 1024x8bit - 11 - - - 2 2 1 USB 2.0, SPI, MI2C, SMBus/PMBus, EUSART, LIN 48MHz 14P, 14SL, 14ST, 16ML 512xDpRAM
PIC16F1455
2012-		 8192x14bit
FLASH		 1024x8bit - 11 5x10bit
60ks/s		 2 - 2 2 1 USB 2.0, SPI, MI2C, SMBus/PMBus, EUSART, LIN 20MHz 14P, 14SL, 14ST, 16ML 512xDpRAM, TIM, CWG, PUref, Uref,
PIC16F1459
2012-		 8192x14bit
FLASH		 1024x8bit - 17 9x10bit
60ks/s		 2 - 2 2 1 USB 2.0, SPI, MI2C, SMBus/PMBus, EUSART, LIN 20MHz 20P, 20SO, 20SS, 20ML 512xDpRAM, TIM, CWG, PUref, Uref,

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16F15xx mikrovezérlők - új processzor egység
(ECPU, LDO, LF, LVP, PUref, SO/UR, TIM, ICSP, ICD, ULPBOR(300nA), XLP(30nA), FSCM, 31kHz-16MHz INTRC, PMSP, POR, PWRT, OST, EWDT(300nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F1503
2011-		 2048x14bit
FLASH		 128x8bit 128x8bit
FLASH		 12 8x10bit
60ks/s		 2 - 4 2 1 SPI, MI2C, SMBus/PMBus 20MHz 14P, 14SL, 14ST, 16MG 2xCLC, NCO, CWG, PUref
PIC16F1507
2011-		 2048x14bit
FLASH		 128x8bit 128x8bit
FLASH		 18 12x10bit
60ks/s		 2 - 4 2 1 - 20MHz 20P, 20SO, 20SS, 20ML 2xCLC, NCO, CWG
PIC16F1508
2012-		 4096x14bit
FLASH		 256x8bit 128x8bit
FLASH		 18 12x10bit
60ks/s		 2 - 4 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 20MHz 20P, 20SO, 20SS, 20ML 4xCLC, NCO, CWG, PUref
PIC16F1509
2012-		 8192x14bit
FLASH		 512x8bit 128x8bit
FLASH		 18 12x10bit
60ks/s		 2 - 4 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 20MHz 20P, 20SO, 20SS, 20ML 4xCLC, NCO, CWG, PUref
PIC16F1512
2012-		 2048x14bit
FLASH		 128x8bit 128x8bit
FLASH		 25 17x10bit
60ks/s		 - 2 2 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 20MHz 28SP, 28SO, 28SS, 28MV CVD
PIC16F1513
2012-		 4096x14bit
FLASH		 256x8bit 128x8bit
FLASH		 25 17x10bit
60ks/s		 - 2 2 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 20MHz 28SP, 28SO, 28SS, 28MV CVD
PIC16F1516
2011-		 8192x14bit
FLASH		 512x8bit 128x8bit
FLASH		 25 17x10bit
60ks/s		 - 2 2 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 20MHz 28SP, 28SO, 28SS, 28MV -
PIC16F1517
2011-		 8192x14bit
FLASH		 512x8bit 128x8bit
FLASH		 36 28x10bit
60ks/s		 - 2 2 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 20MHz 40P, 40MV, 44PT -
PIC16F1518
2011-		 16384x14bit
FLASH		 1024x8bit 128x8bit
FLASH		 25 17x10bit
60ks/s		 - 2 2 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 20MHz 28SP, 28SO, 28SS, 28MV -
PIC16F1519
2011-		 16384x14bit
FLASH		 1024x8bit 128x8bit
FLASH		 36 28x10bit
60ks/s		 - 2 2 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 20MHz 40P, 40MV, 44PT -
PIC16F1526
2011-		 8192x14bit
FLASH		 768x8bit 128x8bit
FLASH		 54 30x10bit
60ks/s		 2 10 10 6 3 2xEUSART, 2xSPI, 2xMI2C, SMBus/PMBus, LIN 20MHz 64PT, 64MR -
PIC16F1527
2011-		 16384x14bit
FLASH		 1536x8bit 128x8bit
FLASH		 54 30x10bit
60ks/s		 2 10 10 6 3 2xEUSART, 2xSPI, 2xMI2C, SMBus/PMBus, LIN 20MHz 64PT, 64MR -
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16F17xx mikrovezérlők - új processzor egység, 32MHz, PSMC
(ECPU, LF, LVP, Uref, SO/UR, TIM, ICSP, ICD, PBOR, XLP(50nA), FSCM, PLL, 31kHz-32MHz INTRC, PMSP, POR, PWRT, OST, EWDT(500nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F1782
2012-		 2048x14bit
FLASH		 256x8bit 256x8bit 25 11x12bit
50ks/s		 3 2 2+12* 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 28SP, 28SO, 28SS, 28ML, 28MV 2xPSMC*, 8bit DAC, 2xOPA
PIC16F1783
2012-		 4096x14bit
FLASH		 512x8bit 256x8bit 25 11x12bit
50ks/s		 3 2 2+12* 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 28SP, 28SO, 28SS, 28ML, 28MV 2xPSMC*, 8bit DAC, 2xOPA
PIC16F1784
2013-		 4096x14bit
FLASH		 512x8bit 256x8bit 36 14x12bit
50ks/s		 4 3 3+18* 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 40P, 40MV, 44PT, 44ML 3xPSMC*, 8bit DAC, 3xOPA
PIC16F1786
2013-		 8192x14bit
FLASH		 1024x8bit 256x8bit 25 11x12bit
50ks/s		 4 3 3+18* 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 28SP, 28SO, 28SS, 28ML 3xPSMC*, 8bit DAC, 2xOPA
PIC16F1787
2013-		 8192x14bit
FLASH		 1024x8bit 256x8bit 36 14x12bit
50ks/s		 4 3 3+18* 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 40P, 40MV, 44PT, 44ML 3xPSMC*, 8bit DAC, 3xOPA

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC1xF18xx mikrovezérlők - új processzor egység, mTouch, 32MHz, DSM
(ECPU, LDO, LF, LVP, DSM, SR Latch, PUref, Uref, SO/UR, TIM, ICSP, ICD, PBOR, XLP(30nA), FSCM, 31kHz-32MHz INTRC, PMSP, POR, PWRT, OST, EWDT(300nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F1823
2010-		 2048x14bit
FLASH		 128x8bit 256x8bit 12 8x10bit
60ks/s		 2 1* 4* 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 14P, 14SL, 14ST, 16ML *ECCP, 8xCSM
PIC16F1824
2010-		 4096x14bit
FLASH		 256x8bit 256x8bit 12 8x10bit
60ks/s		 2 2+2* 2+6* 4 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 14P, 14SL, 14ST, 16ML *2xECCP, 8xCSM
PIC16F1825
2011-		 8192x14bit
FLASH		 1024x8bit 256x8bit 12 8x10bit
60ks/s		 2 2+2* 2+6* 4 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 14P, 14SL, 14ST, 16ML *2xECCP, 8xCSM
PIC16F1826
2009-		 2048x14bit
FLASH		 256x8bit 256x8bit 16 12x10bit
60ks/s		 2 1* 4* 2 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 18P, 18SO, 20SS, 28ML, 28MV *ECCP, 12xCSM
PIC16F1827
2009-		 4096x14bit
FLASH		 384x8bit 256x8bit 16 12x10bit
60ks/s		 2 2+2* 2+6* 4 1 EUSART, 2xSPI, 2xMI2C, SMBus/PMBus, LIN 32MHz 18P, 18SO, 20SS, 28ML, 28MV *2xECCP, 12xCSM
PIC16F1828
2010-		 4096x14bit
FLASH		 256x8bit 256x8bit 18 12x10bit
60ks/s		 2 2+2* 2+6* 4 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 20P, 20SO, 20SS, 20ML *2xECCP, 12xCSM
PIC16F1829
2011-		 8192x14bit
FLASH		 1024x8bit 256x8bit 18 12x10bit
60ks/s		 2 2+2* 2+6* 4 1 EUSART, 2xSPI, 2xMI2C, SMBus/PMBus, LIN 32MHz 20P, 20SO, 20SS, 20ML *2xECCP, 12xCSM
PIC16F1847
2011-		 8192x14bit
FLASH		 1024x8bit 256x8bit 16 12x10bit
60ks/s		 2 2+2* 2+6* 4 1 EUSART, 2xSPI, 2xMI2C, SMBus/PMBus, LIN 32MHz 18P, 18SO, 20SS, 28ML, 28MV *2xECCP, 12xCSM
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC16F19xx mikrovezérlők - új processzor egység, LCD meghajtó
(ECPU, LDO, LF, LVP, SR Latch, PUref, Uref, SO/UR, TIM, ICSP, ICD, PBOR, XLP(60nA), FSCM, 31kHz-32MHz INTRC, PMSP, POR, PWRT, OST, EWDT(500nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16LF1902
2011-		 2048x14bit
FLASH		 128x8bit - 25 11x10bit
60ks/s		 - - - 1 1 - 20MHz 28P, 28SO, 28SS, 28MV 72xLCD, LPBOR(120nA), 1,8-3,6V-os tápfeszültség
PIC16LF1903
2011-		 4096x14bit
FLASH		 256x8bit - 25 11x10bit
60ks/s		 - - - 1 1 - 20MHz 28P, 28SO, 28SS, 28MV 72xLCD, LPBOR(120nA), 1,8-3,6V-os tápfeszültség
PIC16LF1904
2011-		 4096x14bit
FLASH		 256x8bit - 36 14x10bit
60ks/s		 - - - 1 1 EUSART, LIN 20MHz 40P, 44PT, 40MV 116xLCD, LPBOR(120nA), 1,8-3,6V-os tápfeszültség
PIC16LF1906
2011-		 8192x14bit
FLASH		 512x8bit - 25 11x10bit
60ks/s		 - - - 1 1 EUSART, LIN 20MHz 28P, 28SO, 28SS, 28MV 72xLCD, LPBOR(120nA), 1,8-3,6V-os tápfeszültség
PIC16LF1907
2011-		 8192x14bit
FLASH		 512x8bit - 36 14x10bit
60ks/s		 - - - 1 1 EUSART, LIN 20MHz 40P, 44PT, 40MV 116xLCD, LPBOR(120nA), 1,8-3,6V-os tápfeszültség
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC16F1933
2010-		 4096x14bit
FLASH		 256x8bit 256x8bit 25 11x10bit
60ks/s		 2 2+3* 2+10* 4 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 28SP, 28SO, 28SS, 28ML *3xECCP, 64xLCD, 8xCSM
PIC16F1934
2010-		 4096x14bit
FLASH		 256x8bit 256x8bit 36 14x10bit
60ks/s		 2 2+3* 2+10* 4 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 40P, 44PT, 44ML *3xECCP, 96xLCD, 16xCSM
PIC16F1936
2010-		 8192x14bit
FLASH		 512x8bit 256x8bit 25 11x10bit
60ks/s		 2 2+3* 2+10* 4 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 28SP, 28SO, 28SS, 28ML *3xECCP, 64xLCD, 8xCSM
PIC16F1937
2010-		 8192x14bit
FLASH		 512x8bit 256x8bit 36 14x10bit
60ks/s		 2 2+3* 2+10* 4 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 40P, 44PT, 44ML *3xECCP, 96xLCD, 16xCSM
PIC16F1938
2010-		 16384x14bit
FLASH		 1024x8bit 256x8bit 25 11x10bit
60ks/s		 2 2+3* 2+10* 4 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 28SP, 28SO, 28SS, 28ML *3xECCP, 64xLCD, 8xCSM
PIC16F1939
2010-		 16384x14bit
FLASH		 1024x8bit 256x8bit 36 14x10bit
60ks/s		 2 2+3* 2+10* 4 1 EUSART, SPI, MI2C, SMBus/PMBus, LIN 32MHz 40P, 44PT, 44ML *3xECCP, 96xLCD, 16xCSM
PIC16F1946
2010-		 8192x14bit
FLASH		 512x8bit 256x8bit 54 17x10bit
60ks/s		 2 2+3* 2+10* 4 1 2db EUSART, 2db SPI, 2db MI2C, SMBus/PMBus, LIN 32MHz 64PT *3xECCP, 184xLCD, 17xCSM
PIC16F1947
2010-		 16384x14bit
FLASH		 1024x8bit 256x8bit 54 17x10bit
60ks/s		 2 2+3* 2+10* 4 1 2db EUSART, 2db SPI, 2db MI2C, SMBus/PMBus, LIN 32MHz 64PT *3xECCP, 184xLCD, 17xCSM
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC17Cxxx mikrovezérlők - 8/16-bit, 33MHz
(EMA, LC, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 Capture
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC17C42
1993-1996		 2048x16bit
ROM		 232x8bit - 33 - - 2 2 2 2 USART 25MHz 40P, 44L, 44PQ XLP(100nA), 2x60mAI/O, szorzóutasítás nélkül, LC nélkül, WDT(9000nA)
PIC17CR42
1996-2003		 2048x16bit
ROM		 232x8bit - 33 - - 2 2 2 2 USART 33MHz 40P, 44L, 44PQ, 44PT XLP(100nA), 2x60mAI/O, WDT(9000nA)
PIC17C42A
1996-2003		 2048x16bit
EPROM		 232x8bit - 33 - - 2 2 2 2 USART 33MHz 40P, 40JW, 44L, 44PQ, 44PT XLP(100nA), 2x60mAI/O, WDT(9000nA)
PIC17C43
1995-2003		 4096x16bit
EPROM		 454x8bit - 33 - - 2 2 2 2 USART 33MHz 40P, 40JW, 44L, 44PQ, 44PT XLP(100nA), 2x60mAI/O, WDT(9000nA)
PIC17CR43
1996-2003		 4096x16bit
ROM		 454x8bit - 33 - - 2 2 2 2 USART 33MHz 40P, 44L, 44PQ, 44PT XLP(100nA), 2x60mAI/O, WDT(9000nA)
PIC17C44
1995-2003		 8192x16bit
EPROM		 454x8bit - 33 - - 2 2 2 2 USART 33MHz 40P, 40JW, 44L, 44PQ, 44PT XLP(100nA), 2x60mAI/O, WDT(9000nA)
PIC17C752
1999-2003		 8192x16bit
EPROM		 678x8bit - 50 12x10bit
25ks/s		 - 4 3 2 2 SPI, MI2C, 2db USART 33MHz 64P, 68L, 64PT ICSP, SLEEP(900nA), 2x60mAI/O, BOR, WDT(2200nA)
PIC17C756
1997-2000		 16384x16bit
EPROM		 902x8bit - 50 12x10bit
25ks/s		 - 4 3 2 2 SPI, MI2C, 2db USART 33MHz 64P, 64PT, 68L, 68CL ICSP, SLEEP(900nA), 2x60mAI/O, BOR, WDT(2200nA)
PIC17C756A
2000-2003		 16384x16bit
EPROM		 902x8bit - 50 12x10bit
25ks/s		 - 4 3 2 2 SPI, MI2C, 2db USART 33MHz 64P, 64PT, 68L, 68CL ICSP, SLEEP(900nA), 2x60mAI/O, BOR, WDT(2200nA)
PIC17C762
1999-2003		 8192x16bit
EPROM		 678x8bit - 66 16x10bit
25ks/s		 - 4 3 2 2 SPI, MI2C, 2db USART 33MHz 80PT, 84L ICSP, SLEEP(900nA), 2x60mAI/O, BOR, WDT(2200nA)
PIC17C766
1999-2003		 16384x16bit
EPROM		 902x8bit - 66 16x10bit
25ks/s		 - 4 3 2 2 SPI, MI2C, 2db USART 33MHz 80PT, 84L, 84CL ICSP, SLEEP(900nA), 2x60mAI/O, BOR, WDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 Capture
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18Cxxx sorozatú mikrovezérlők - 8/16-bit, 40MHz
(ICSP, PLVD, PBOR, LC, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18C242
2000-2003		 8192x16bit
EPROM		 512x8bit - 23 5x10bit
30ks/s		 - 2 2 1 3 SPI, MI2C, AUSART 40MHz 28SP, 28SO, 28JW XLP(200nA), WDT(1000nA)
PIC18C252
2000-2003		 16384x16bit
EPROM		 1536x8bit - 23 5x10bit
30ks/s		 - 2 2 1 3 SPI, MI2C, AUSART 40MHz 28SP, 28SO, 28JW XLP(200nA), WDT(1000nA)
PIC18C442
2000-2003		 8192x16bit
EPROM		 512x8bit - 34 8x10bit
30ks/s		 - 2 2 1 3 SPI, MI2C, AUSART 40MHz 40P, 40JW, 44L, 44PT XLP(200nA), PSP, WDT(1000nA)
PIC18C452
2000-2003		 16384x16bit
EPROM		 1536x8bit - 34 8x10bit
30ks/s		 - 2 2 1 3 SPI, MI2C, AUSART 40MHz 40P, 40JW, 44L, 44PT XLP(200nA), PSP, WDT(1000nA)
PIC18C601
2001-2008?		 - 1536x8bit - 26 8x10bit
30ks/s		 - 2 2 1 3 SPI, MI2C, AUSART 25MHz 64PT, 68L nW(500nA), ICSP nélkül, BOR nélkül, 256kB EMA, Bootloader RAM, WDT(4500nA)
PIC18C658
2001-2003		 16384x16bit
EPROM		 1536x8bit - 52 12x10bit
30ks/s		 2 2 2 1 3 SPI, MI2C, AUSART, CAN2.0B 40MHz 64PT, 68L, 68CL nW(500nA), PSP, WDT(4500nA)
PIC18C801
2001-2008?		 - 1536x8bit - 37 12x10bit
30ks/s		 - 2 2 1 3 SPI, MI2C, AUSART 25MHz 80PT, 84L nW(500nA), ICSP nélkül, BOR nélkül, 2MB EMA, Bootloader RAM, WDT(4500nA)
PIC18C858
2001-2003		 16384x16bit
EPROM		 1536x8bit - 68 12x10bit
30ks/s		 2 2 2 1 3 SPI, MI2C, AUSART, CAN2.0B 40MHz 80PT, 84L, 84CL nW(500nA), PSP, WDT(4500nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F1xxx mikrovezérlők - 8/16-bit, 40 MHz, 18 kivezetés
(LVP, ICSP, ICD, PBOR, XLP(100nA), FSCM, PLL, 31kHz-8MHz INTRC, PLVD, PMSP, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F1220
2003-		 2048x16bit
FLASH		 256x8bit 256x8bit 16 7x10bit
30ks/s		 - 1* 4* 1 3 EUSART, LIN 40MHz 18P, 18SO, 20SS, 28ML *ECCP, EWDT(2100nA)
PIC18F1230
2007-		 2048x16bit
FLASH		 256x8bit 128x8bit 16 4x10bit
100ks/s		 3 - 6x14bit - 2 EUSART, LIN 40MHz 18P, 18SO, 20SS, 28ML PUref, EWDT(1400nA)
PIC18F1320
2003-		 4096x16bit
FLASH		 256x8bit 256x8bit 16 7x10bit
30ks/s		 - 1* 4* 1 3 EUSART, LIN 40MHz 18P, 18SO, 20SS, 28ML *ECCP, EWDT(2100nA)
PIC18F1330
2007-		 4096x16bit
FLASH		 256x8bit 128x8bit 16 4x10bit
100ks/s		 3 - 6x14bit - 2 EUSART, LIN 40MHz 18P, 18SO, 20SS, 28ML PUref, EWDT(1400nA)

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F2xxx mikrovezérlők - 8/16-bit, 48 MHz, 28 kivezetés
(LVP, ICSP, ICD, LF, PMSP, PBOR, FSCM, PLL, 31kHz-8MHz INTRC, PLVD, PUref, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F2220
2003-		 2048x16bit
FLASH		 512x8bit 256x8bit 25 10x10bit
30ks/s		 2 2 2 1 3 AUSART, SPI, MI2C 40MHz 28SP, 28SO XLP(100nA), PMSP, EWDT(2200nA)
PIC18F2221
2007-		 2048x16bit
FLASH		 512x8bit 256x8bit 25 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO, 28SS, 28ML PSP, PHLVD, nW(500nA), PMSP, EWDT(1600nA)
PIC18F2320
2003-		 4096x16bit
FLASH		 512x8bit 256x8bit 25 10x10bit
30ks/s		 2 2 2 1 3 AUSART, SPI, MI2C 40MHz 28SP, 28SO XLP(100nA), PMSP, EWDT(2200nA)
PIC18F2321
2007-		 4096x16bit
FLASH		 512x8bit 256x8bit 25 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO, 28SS, 28ML PSP, PHLVD, nW(500nA), PMSP, EWDT(1600nA)
PIC18F2331
2004-		 4096x16bit
FLASH		 768x8bit 256x8bit 24 5x10bit
200ks/s		 - 2 2x8bit
6x14bit*		 1 3 EUSART, SPI, I2C, LIN 40MHz 28SP, 28SO, 28ML XLP(100nA), PMSP, *motor vezérlő PWM, QEI, 3xCapture, EWDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F2410
2004-		 8192x16bit
FLASH		 768x8bit - 25 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO, 28ML PHLVD, XLP(100nA), PMR, EWDT(1400nA)
PIC18F242
2003-2004		 8192x16bit
FLASH		 768x8bit 256x8bit 23 5x10bit
40ks/s		 - 2 2 1 3 AUSART, SPI, MI2C 40MHz 28SP, 28SO XLP(100nA), INTRC nélkül, PUref nélkül, WDT(2000nA)
PIC18F2420
2004-		 8192x16bit
FLASH		 768x8bit 256x8bit 25 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO, 28ML PHLVD, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F2423
2007-		 8192x16bit
FLASH		 768x8bit 256x8bit 25 10x12bit
80ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO, 28ML PHLVD, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F2431
2004-		 8192x16bit
FLASH		 768x8bit 256x8bit 24 5x10bit
200ks/s		 - 2 2x8bit
6x14bit*		 1 3 EUSART, SPI, I2C, LIN 40MHz 28SP, 28SO, 28ML XLP(100nA), PMSP, *motor vezérlő PWM, QEI, 3xCapture, EWDT(2200nA)
PIC18F2439
2003-2004		 6144x16bit
FLASH		 640x8bit 256x8bit 21 5x10bit
40ks/s		 - - 2* - 3 AUSART, SPI, MI2C 20MHz 28P, 28SO XLP(100nA), INTRC nélkül, PUref nélkül, *motor vezérlés, WDT(2200nA)
PIC18F2450
2006-		 8192x16bit
FLASH		 768x8bit - 23 10x10bit
100ks/s		 - 1 1 1 2 EUSART, LIN, USB 2.0 48MHz 28SP, 28SO, 28ML PHLVD, XLP(100nA), 256xDpRAM, PMSP, EWDT(2200nA)
PIC18F2455
2005-		 12288x16bit
FLASH		 2048x8bit 256x8bit 24 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 28SP, 28SO PHLVD, XLP(100nA), 1024xDpRAM, PMSP, EWDT(2200nA)
PIC18F2458
2009-		 12288x16bit
FLASH		 2048x8bit 256x8bit 24 10x12bit
80ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 28SP, 28SO PHLVD, XLP(100nA), 1024xDpRAM, PMSP, EWDT(2200nA)
PIC18F248
2003-2004		 8192x16bit
FLASH		 768x8bit 256x8bit 23 5x10bit
30ks/s		 - 1 1 1 3 AUSART, SPI, MI2C, CAN 40MHz 28SP, 28SO nW(300nA), INTRC nélkül, PUref nélkül, WDT(800nA)
PIC18F2480
2005-		 8192x16bit
FLASH		 768x8bit 256x8bit 25 8x10bit
100ks/s		 - 1 1 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 28SP, 28SO, 28ML PHLVD, XLP(200nA), ECAN, PMSP, EWDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F2510
2004-		 16384x16bit
FLASH		 1536x8bit - 25 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO, 28ML PHLVD, XLP(100nA), PMR, EWDT(1400nA)
PIC18F2515
2004-		 24576x16bit
FLASH		 3968x8bit - 25 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO PHLVD, XLP(100nA), PMR, EWDT(1400nA)
PIC18F252
2003-2004		 16384x16bit
FLASH		 1536x8bit 256x8bit 23 5x10bit
40ks/s		 - 2 2 1 3 AUSART, SPI, MI2C 40MHz 28SP, 28SO XLP(100nA), INTRC nélkül, PUref nélkül, WDT(2000nA)
PIC18F2520
2004-		 16384x16bit
FLASH		 1536x8bit 256x8bit 25 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO, 28ML PHLVD, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F2523
2007-		 16384x16bit
FLASH		 1536x8bit 256x8bit 25 10x12bit
80ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO, 28ML PHLVD, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F2525
2004-		 24576x16bit
FLASH		 3968x8bit 1024x8bit 25 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO PHLVD, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F2539
2003-2004		 12288x16bit
FLASH		 1408x8bit 256x8bit 21 5x10bit
40ks/s		 - - 2* - 3 AUSART, SPI, MI2C 20MHz 28P, 28SO XLP(100nA), INTRC nélkül, PUref nélkül, *motor vezérlés, WDT(2200nA)
PIC18F2550
2005-		 16384x16bit
FLASH		 2048x8bit 256x8bit 24 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 28SP, 28SO PHLVD, XLP(100nA), 1024xDpRAM, PMSP, EWDT(2200nA)
PIC18F2553
2009-		 16384x16bit
FLASH		 2048x8bit 256x8bit 24 10x12bit
80ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 28SP, 28SO PHLVD, XLP(100nA), 1024xDpRAM, PMSP, EWDT(2200nA)
PIC18F258
2003-2004		 16384x16bit
FLASH		 1536x8bit 256x8bit 23 5x10bit
30ks/s		 - 2 2 1 3 AUSART, SPI, MI2C, CAN 40MHz 28SP, 28SO nW(300nA), INTRC nélkül, PUref nélkül, WDT(800nA)
PIC18F2580
2005-		 16384x16bit
FLASH		 1536x8bit 256x8bit 25 8x10bit
100ks/s		 - 1 1 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 28SP, 28SO, 28ML PHLVD, XLP(200nA), ECAN, PMSP, EWDT(2200nA)
PIC18F2585
2004-		 24576x16bit
FLASH		 3328x8bit 1024x8bit 25 8x10bit
100ks/s		 - 1 1 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 28SP, 28SO PHLVD, XLP(100nA), ECAN, PMSP, EWDT(2200nA), HT
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F2610
2004-		 32768x16bit
FLASH		 3968x8bit - 25 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO PHLVD, XLP(100nA), PMR, EWDT(1400nA)
PIC18F2620
2004-		 32768x16bit
FLASH		 3968x8bit 1024x8bit 25 10x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO PHLVD, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F2680
2004-		 32768x16bit
FLASH		 3328x8bit 1024x8bit 25 8x10bit
100ks/s		 - 1 1 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 28SP, 28SO PHLVD, XLP(100nA), ECAN, PMSP, EWDT(2200nA), HT
PIC18F2682
2007-		 40960x16bit
FLASH		 3328x8bit 1024x8bit 25 8x10bit
100ks/s		 - 1 1 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 28SP, 28SO PHLVD, XLP(100nA), ECAN, PMSP, EWDT(2200nA)
PIC18F2685
2007-		 49152x16bit
FLASH		 3328x8bit 1024x8bit 25 8x10bit
100ks/s		 - 1 1 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 28SP, 28SO PHLVD, XLP(100nA), ECAN, PMSP, EWDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F4xxx mikrovezérlők - 8/16-bit, 48MHz, 40 kivezetés
(LVP, ICSP, ICD, LF, PMSP, PBOR, FSCM, PLL, 31kHz-8MHz INTRC, PHLVD, PUref, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F4220
2003-		 2048x16bit
FLASH		 512x8bit 256x8bit 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 AUSART, SPI, MI2C 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), PLVD, PMSP, EWDT(2200nA)
PIC18F4221
2007-		 2048x16bit
FLASH		 512x8bit 256x8bit 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, *ECCP, nW(500nA), PMSP, EWDT(1600nA)
PIC18F4320
2003-		 4096x16bit
FLASH		 512x8bit 256x8bit 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 AUSART, SPI, MI2C 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), PLVD, PMSP, EWDT(2200nA)
PIC18F4321
2007-		 4096x16bit
FLASH		 512x8bit 256x8bit 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, *ECCP, nW(500nA), PMSP, EWDT(1600nA)
PIC18F4331
2004-		 4096x16bit
FLASH		 768x8bit 256x8bit 36 9x10bit
200 ks/s		 - 2 2x8bit
8x14bit*		 1 3 EUSART, SPI, I2C, LIN 40MHz 40P, 44ML, 44PT XLP(100nA), PLVD, PMSP, *motor vezérlő PWM, QEI, 3xCapture, EWDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F4410
2004-		 8192x16bit
FLASH		 768x8bit - 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), PMR, EWDT(1400nA)
PIC18F442
2003-2004		 8192x16bit
FLASH		 768x8bit 256x8bit 34 8x10bit
40ks/s		 - 2 2 1 3 AUSART, SPI, MI2C 40MHz 40P, 40ML, 44L, 44PT XLP(100nA), PSP, INTRC nélkül, PUref nélkül, WDT(2000nA)
PIC18F4420
2004-		 8192x16bit
FLASH		 768x8bit 256x8bit 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F4423
2007-		 8192x16bit
FLASH		 768x8bit 256x8bit 36 13x12bit
80ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F4431
2004-		 8192x16bit
FLASH		 768x8bit 256x8bit 36 9x10bit
200 ks/s		 - 2 2x8bit
8x14bit*		 1 3 EUSART, SPI, I2C, LIN 40MHz 40P, 44ML, 44PT XLP(100nA), PLVD, PMSP, *motor vezérlő PWM, QEI, 3xCapture, EWDT(2200nA)
PIC18F4439
2003-2004		 6144x16bit
FLASH		 640x8bit 256x8bit 32 8x10bit
40ks/s		 - - 2* - 3 AUSART, SPI, MI2C 40MHz 40P, 44ML, 44PT XLP(100nA), INTRC nélkül, PUref nélkül, PSP, *motor vezérlés, WDT(2200nA)
PIC18F4450
2006-		 8192x16bit
FLASH		 768x8bit - 34 13x10bit
100ks/s		 - 1 1 1 2 EUSART, LIN, USB 2.0 48MHz 40P, 44ML, 44PT XLP(100nA), 256xDpRAM, PMSP, EWDT(2200nA)
PIC18F4455
2005-		 12288x16bit
FLASH		 2048x8bit 256x8bit 35 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 40P, 44ML, 44PT SPP, *ECCP, 1024xDpRAM, XLP(100nA), PMSP, EWDT(2200nA)
PIC18F4458
2009-		 12288x16bit
FLASH		 2048x8bit 256x8bit 35 13x12bit
80ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 40P, 44PT, 44ML XLP(100nA), *ECCP, SPP, 1024xDpRAM, PMSP, EWDT(2200nA)
PIC18F448
2003-2004		 8192x16bit
FLASH		 768x8bit 256x8bit 34 8x10bit
30ks/s		 2 1+1* 1+4* 1 3 AUSART, SPI, MI2C, CAN 40MHz 40P, 44L, 44PT nW(300nA), INTRC nélkül, PSP, *ECCP, WDT(800nA)
PIC18F4480
2005-		 8192x16bit
FLASH		 768x8bit 256x8bit 36 11x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 40P, 44ML, 44PT PSP, XLP(200nA), ECAN, *ECCP, PMSP, EWDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F4510
2004-		 16384x16bit
FLASH		 1536x8bit - 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), PMR, EWDT(1400nA)
PIC18F4515
2004-		 24576x16bit
FLASH		 3968x8bit - 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, XLP(100nA), *ECCP, PMR, EWDT(1400nA)
PIC18F452
2003-2004		 16384x16bit
FLASH		 1536x8bit 256x8bit 34 8x10bit
40ks/s		 - 2 2 1 3 AUSART, SPI, MI2C 40MHz 40P, 40ML, 44L, 44PT XLP(100nA), PSP, INTRC nélkül, PUref nélkül, WDT(2000nA)
PIC18F4520
2004-		 16384x16bit
FLASH		 1536x8bit 256x8bit 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F4523
2007-		 16384x16bit
FLASH		 1536x8bit 256x8bit 36 13x12bit
80ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F4525
2004-		 24576x16bit
FLASH		 3968x8bit 1024x8bit 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, XLP(100nA), *ECCP, PMSP, EWDT(1400nA)
PIC18F4539
2003-2004		 12288x16bit
FLASH		 1408x8bit 256x8bit 32 8x10bit
40ks/s		 - - 2* - 3 AUSART, SPI, MI2C 40MHz 40P, 44ML, 44PT XLP(100nA), INTRC nélkül, PUref nélkül, PSP, *motor vezérlés, WDT(2200nA)
PIC18F4550
2005-		 16384x16bit
FLASH		 2048x8bit 256x8bit 35 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 40P, 44ML, 44PT SPP, XLP(100nA), *ECCP, 1024xDpRAM, PMSP, EWDT(2200nA)
PIC18F4553
2009-		 16384x16bit
FLASH		 2048x8bit 256x8bit 35 13x12bit
80ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 40P, 44PT, 44ML XLP(100nA), *ECCP, SPP, 1024xDpRAM, PMSP, EWDT(2200nA)
PIC18F458
2003-2004		 16384x16bit
FLASH		 1536x8bit 256x8bit 34 8x10bit
30ks/s		 2 1+1* 1+4* 1 3 AUSART, SPI, MI2C, CAN 40MHz 40P, 44L, 44PT nW(300nA), INTRC nélkül, PSP, *ECCP, WDT(800nA)
PIC18F4580
2005-		 16384x16bit
FLASH		 1536x8bit 256x8bit 36 11x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 40P, 44ML, 44PT PSP, XLP(200nA), ECAN, *ECCP, PMSP, EWDT(2200nA)
PIC18F4585
2004-		 24576x16bit
FLASH		 3328x8bit 1024x8bit 36 11x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 40P, 44ML, 44PT PSP, XLP(100nA), ECAN, *ECCP, PMSP, EWDT(2200nA), HT
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F4610
2004-		 32768x16bit
FLASH		 3968x8bit - 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), PMR, EWDT(1400nA)
PIC18F4620
2004-		 32768x16bit
FLASH		 3968x8bit 1024x8bit 36 13x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), PMSP, EWDT(1400nA)
PIC18F4680
2004-		 32768x16bit
FLASH		 3328x8bit 1024x8bit 36 11x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 40P, 44ML, 44PT PSP, *ECCP, XLP(100nA), ECAN, PMSP, EWDT(2200nA), HT
PIC18F4682
2007-		 40960x16bit
FLASH		 3328x8bit 1024x8bit 36 11x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 40P, 44ML, 44PT XLP(100nA), *ECCP, ECAN, PSP, PMSP, EWDT(2200nA)
PIC18F4685
2007-		 49152x16bit
FLASH		 3328x8bit 1024x8bit 36 11x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 40P, 44ML, 44PT XLP(100nA), *ECCP, ECAN, PSP, PMSP, EWDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F6xxx mikrovezérlők - 8/16-bit, 40 MHz, 64 kivezetés
(LVP, ICSP, ICD, LF, PBOR, FSCM, PLL, 31kHz-8MHz INTRC, PHLVD, PUref, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F6310
2004-		 4096x16bit
FLASH		 768x8bit - 54 12x10bit
100ks/s		 2 3 3 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT PSP, XLP(100nA), PMR, EWDT(2200nA)
PIC18F6390
2004-		 4096x16bit
FLASH		 768x8bit - 50 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), PMR, 128xLCD, EWDT(2200nA)
PIC18F6393
2009-		 4096x16bit
FLASH		 768x8bit - 50 12x12bit
80ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), PMR, 128xLCD, EWDT(2200nA)
PIC18F6410
2004-		 8192x16bit
FLASH		 768x8bit - 54 12x10bit
100ks/s		 2 3 3 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT PSP, XLP(100nA), PMR, EWDT(2200nA)
PIC18F6490
2004-		 8192x16bit
FLASH		 768x8bit - 50 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), PMR, 128xLCD, EWDT(2200nA)
PIC18F6493
2009-		 8192x16bit
FLASH		 768x8bit - 50 12x12bit
80ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), PMR, 128xLCD, EWDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F6520
2003-		 16384x16bit
FLASH		 2048x8bit 1024x8bit 52 12x10bit
30ks/s		 2 5 5 2 3 2xAUSART, SPI, MI2C 40MHz 64PT SLEEP(1200nA), PLVD, PSP, INTRC nélkül, PMSP, WDT(1000nA)
PIC18F6525
2004-2005		 24576x16bit
FLASH		 3840x8bit 1024x8bit 53 12x10bit
30ks/s		 2 2+3* 2+12* 2 3 2xEUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), PLVD, PSP, INTRC nélkül, *ECCP, PMSP, WDT(2200nA)
PIC18F6527
2005-		 24576x16bit
FLASH		 3936x8bit 1024x8bit 54 12x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, XLP(120nA), PMSP, EWDT(1600nA)
PIC18F6585
2004-2008?		 24576x16bit
FLASH		 3328x8bit 1024x8bit 53 12x10bit
30ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 64PT, 68L nW(500nA), PLVD, PSP, INTRC nélkül, *ECCP, ECAN, PMSP, WDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F6620
2003-2004		 32768x16bit
FLASH		 3840x8bit 1024x8bit 52 12x10bit
30ks/s		 2 5 5 2 3 2xAUSART, SPI, MI2C 25MHz 64PT SLEEP(1200nA), PLVD, PSP, INTRC nélkül, PMSP, WDT(1000nA)
PIC18F6621
2004-2005		 32768x16bit
FLASH		 3840x8bit 1024x8bit 53 12x10bit
30ks/s		 2 2+3* 2+12* 2 3 2xEUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), PLVD, PSP, INTRC nélkül, *ECCP, PMSP, WDT(2200nA)
PIC18F6622
2005-		 32768x16bit
FLASH		 3936x8bit 1024x8bit 54 12x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, XLP(120nA), PMSP, EWDT(1600nA)
PIC18F6627
2005-		 49152x16bit
FLASH		 3936x8bit 1024x8bit 54 12x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, XLP(120nA), PMSP, EWDT(1600nA)
PIC18F6628
2009-		 49152x16bit
FLASH		 3936x8bit 1024x8bit 54 12x12bit
80ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, XLP(200nA), PMSP, EWDT(2200nA)
PIC18F6680
2004-2008?		 32768x16bit
FLASH		 3328x8bit 1024x8bit 53 12x10bit
30ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 64PT, 68L nW(500nA), PLVD, PSP, INTRC nélkül, *ECCP, ECAN, PMSP, WDT(2200nA)
PIC18F6720
2003-2005		 65536x16bit
FLASH		 3840x8bit 1024x8bit 52 12x10bit
30ks/s		 2 5 5 2 3 2xAUSART, SPI, MI2C 25MHz 64PT SLEEP(1200nA), PLVD, PSP, INTRC nélkül, PMSP, WDT(1000nA)
PIC18F6722
2005-		 65536x16bit
FLASH		 3936x8bit 1024x8bit 54 12x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, PLVD, XLP(120nA), PMSP, EWDT(1600nA)
PIC18F6723
2009-		 65536x16bit
FLASH		 3936x8bit 1024x8bit 54 12x12bit
80ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, XLP(200nA), PMSP, EWDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F8xxx mikrovezérlők - 8/16-bit, 40MHz, 80 kivezetés
(LVP, ICSP, ICD, LF, PBOR, FSCM, PLL, 31kHz-8MHz INTRC, PHLVD, PUref, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F8310
2004-		 4096x16bit
FLASH		 768x8bit - 70 12x10bit
100ks/s		 2 3 3 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT XLP(100nA), EMA, PSP, PMR, EWDT(2200nA)
PIC18F8390
2004-		 4096x16bit
FLASH		 768x8bit - 66 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT XLP(100nA), PMR, 192xLCD, EWDT(2200nA)
PIC18F8393
2007-		 4096x16bit
FLASH		 768x8bit - 66 12x12bit
80ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT XLP(100nA), PMR, 192xLCD, EWDT(2200nA)
PIC18F8410
2004-		 8192x16bit
FLASH		 768x8bit - 70 12x10bit
100ks/s		 2 3 3 2 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT XLP(100nA), EMA, PSP, PMR, EWDT(2200nA)
PIC18F8490
2004-		 8192x16bit
FLASH		 768x8bit - 66 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT XLP(100nA), PMR, 192xLCD, EWDT(2200nA)
PIC18F8493
2009-		 8192x16bit
FLASH		 768x8bit - 66 12x12bit
80ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT XLP(100nA), PMR, 192xLCD, EWDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F8520
2003-		 16384x16bit
FLASH		 2048x8bit 1024x8bit 68 16x10bit
30ks/s		 2 5 5 2 3 2xAUSART, SPI, MI2C 40MHz 80PT SLEEP(1200nA), PLVD, EMA, INTRC nélkül, PSP, PMSP, WDT(1000nA)
PIC18F8525
2004-2005		 24576x16bit
FLASH		 3840x8bit 1024x8bit 69 16x10bit
30ks/s		 2 2+3* 2+12* 2 3 2xEUSART, SPI, MI2C, LIN 40MHz 80PT XLP(100nA), PLVD, PSP, PMSP *ECCP, EMA, WDT(2200nA)
PIC18F8527
2005-		 24576x16bit
FLASH		 3936x8bit 1024x8bit 70 16x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, EMA, *ECCP, XLP(120nA), PMSP, EWDT(1600nA)
PIC18F8585
2004-2008?		 24576x16bit
FLASH		 3328x8bit 1024x8bit 69 16x10bit
30ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 80PT nW(500nA), PLVD, *ECCP, ECAN, EMA, PSP, PMSP, WDT(2200nA)
PIC18F8620
2003-2004		 32768x16bit
FLASH		 3840x8bit 1024x8bit 68 16x10bit
30ks/s		 2 5 5 2 3 2xAUSART, SPI, MI2C 25MHz 80PT SLEEP(1200nA), PLVD, PSP, EMA, PMSP, INTRC nélkül, WDT(1000nA)
PIC18F8621
2004-2005		 32768x16bit
FLASH		 3840x8bit 1024x8bit 69 16x10bit
30ks/s		 2 2+3* 2+12* 2 3 2xEUSART, SPI, MI2C 40MHz 80PT XLP(100nA), PLVD, PSP, PMSP, *ECCP, EMA, WDT(2200nA)
PIC18F8622
2005-		 32768x16bit
FLASH		 3936x8bit 1024x8bit 70 16x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, EMA, *ECCP, XLP(120nA), PMSP, EWDT(1600nA)
PIC18F8627
2005-		 49152x16bit
FLASH		 3936x8bit 1024x8bit 70 16x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, EMA, *ECCP, XLP(120nA), PMSP, EWDT(1600nA)
PIC18F8628
2009-		 49152x16bit
FLASH		 3936x8bit 1024x8bit 70 16x12bit
80ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, EMA, *ECCP, XLP(200nA), PMSP, EWDT(2200nA)
PIC18F8680
2004-2008?		 32768x16bit
FLASH		 3328x8bit 1024x8bit 69 16x10bit
30ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, CAN 40MHz 80PT nW(500nA), PLVD, *ECCP, ECAN, EMA, PSP, PMSP, WDT(2200nA)
PIC18F8720
2003-2005		 65536x16bit
FLASH		 3840x8bit 1024x8bit 68 16x10bit 2 5 5 2 3 2xAUSART, SPI, MI2C 25MHz 80PT SLEEP(1200nA), PLVD, PSP, EMA, PMSP, INTRC nélkül, WDT(1000nA)
PIC18F8722
2005-		 65536x16bit
FLASH		 3936x8bit 1024x8bit 70 16x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, EMA, *ECCP, XLP(120nA), PMSP, EWDT(1600nA)
PIC18F8723
2009-		 65536x16bit
FLASH		 3936x8bit 1024x8bit 70 16x12bit
80ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, EMA, *ECCP, XLP(200nA), PMSP, EWDT(2200nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F2xJxx mikrovezérlők - 8/16-bit, 2-3,3V, 48MHz, 28 kivezetés
(LDO, LVP, ICSP, ICD, PBOR, FSCM, PLL, PMSP, 31kHz-8MHz INTRC, PHLVD, PUref, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F24J10
2007-		 8192x16bit
FLASH		 1024x8bit - 21 10x10bit
100ks/s		 2 2 2 1 2 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO, 28SS, 28ML SLEEP(40000nA), EWDT(5000nA)
PIC18F24J11
2009-		 8192x16bit
FLASH		 3936x8bit - 21 10x10bit
100ks/s		 2 2* 8* 1 2 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 28SP, 28SO, 28SS, 28ML Deep Sleep, XLP(15nA), ULPW(60nA), 10xCTMU, *ECCP, EWDT(1000nA)
PIC18F24J50
2009-		 8192x16bit
FLASH		 3776x8bit - 21 10x10bit
100ks/s		 2 2* 8* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 28SP, 28SO, 28SS, 28ML Deep Sleep, XLP(15nA), ULPW(60nA), 10xCTMU, *ECCP, EWDT(1000nA)
PIC18F25J10
2007-		 16384x16bit
FLASH		 1024x8bit - 21 10x10bit
100ks/s		 2 2 2 1 2 EUSART, SPI, MI2C, LIN 40MHz 28SP, 28SO, 28SS, 28ML SLEEP(40000nA), EWDT(5000nA)
PIC18F25J11
2009-		 16384x16bit
FLASH		 3936x8bit - 21 10x10bit
100ks/s		 2 2* 8* 1 2 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 28SP, 28SO, 28SS, 28ML Deep Sleep, XLP(15nA), ULPW(60nA), 10xCTMU, *ECCP, EWDT(1000nA)
PIC18F25J50
2009-		 16384x16bit
FLASH		 3776x8bit - 21 10x10bit
100ks/s		 2 2* 8* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 28SP, 28SO, 28SS, 28ML Deep Sleep, XLP(15nA), ULPW(60nA), 10xCTMU, *ECCP, EWDT(1000nA)
PIC18F26J11
2009-		 32768x16bit
FLASH		 3936x8bit - 21 10x10bit
100ks/s		 2 2* 8* 1 2 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 28SP, 28SO, 28SS, 28ML Deep Sleep, XLP(15nA), ULPW(60nA), 10xCTMU, *ECCP, EWDT(1000nA)
PIC18F26J13
2010-		 32768x16bit
FLASH		 3760x8bit - 21 10x12bit
80ks/s		 3 7/3* 7/12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 28SP, 28SO, 28SS, 28ML RTCC(700nA), Deep Sleep, XLP(10nA), ULPW(60nA), 10xCTMU, *ECCP, EWDT(350nA)
PIC18F26J50
2009-		 32768x16bit
FLASH		 3776x8bit - 21 10x10bit
100ks/s		 2 2* 8* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 28SP, 28SO, 28SS, 28ML Deep Sleep, XLP(15nA), ULPW(60nA), 10xCTMU, *ECCP, EWDT(1000nA)
PIC18F26J53
2010-		 32768x16bit
FLASH		 3760x8bit - 21 10x12bit
80ks/s		 3 7/3* 7/12* 4 4 2xEUSART, 2xSPI, 2xMI2C, 2xEUSART, LIN, USB 2.0 48MHz 28SP, 28SO, 28SS, 28ML RTCC(700nA), Deep Sleep, XLP(10nA), ULPW(60nA), 10xCTMU, *ECCP, EWDT(350nA)
PIC18F27J13
2010-		 65536x16bit
FLASH		 3760x8bit - 21 10x12bit
80ks/s		 3 7/3* 7/12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 28SP, 28SO, 28SS, 28ML RTCC(700nA), Deep Sleep, XLP(10nA), ULPW(60nA), 10xCTMU, *ECCP, EWDT(350nA)
PIC18F27J53
2010-		 65536x16bit
FLASH		 3760x8bit - 21 10x12bit
80ks/s		 3 7/3* 7/12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 28SP, 28SO, 28SS, 28ML RTCC(700nA), Deep Sleep, XLP(10nA), ULPW(60nA), 10xCTMU, *ECCP, EWDT(350nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F4xJxx mikrovezérlők - 8/16-bit, 2-3,3V, 48MHz, 40 kivezetés
(LDO, LVP, ICSP, ICD, PBOR, FSCM, PLL, PMSP, 31kHz-8MHz INTRC, PHLVD, PUref, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F44J10
2007-		 8192x16bit
FLASH		 1024x8bit - 32 13x10bit
100ks/s		 2 1+1* 1+4* 1 2 EUSART, 2xSPI, 2xMI2C, LIN 40MHz 40P, 44PT, 44ML SLEEP(40000nA), PSP, *ECCP, EWDT(5000nA)
PIC18F44J11
2009-		 8192x16bit
FLASH		 3936x8bit - 34 13x10bit
100ks/s		 2 2* 8* 1 2 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 40P, 44PT, 44ML Deep Sleep, XLP(15nA), ULPW(60nA), 13xCTMU, PMP, *ECCP, EWDT(1000nA)
PIC18F44J50
2009-		 8192x16bit
FLASH		 3776x8bit - 33 13x10bit
100ks/s		 2 2* 8* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 44PT, 44ML Deep Sleep, XLP(15nA), ULPW(60nA), 13xCTMU, PMP, *ECCP, EWDT(1000nA)
PIC18F45J10
2007-		 16384x16bit
FLASH		 1024x8bit - 32 13x10bit
100ks/s		 2 1+1 5 1 2 EUSART, 2xSPI, 2xMI2C, LIN 40MHz 40P, 44PT, 44ML SLEEP(40000nA), PSP, *ECCP, EWDT(5000nA)
PIC18F45J11
2009-		 16384x16bit
FLASH		 3936x8bit - 34 13x10bit
100ks/s		 2 2* 8* 1 2 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 40P, 44PT, 44ML Deep Sleep, XLP(15nA), ULPW(60nA), 13xCTMU, PMP, *ECCP, EWDT(1000nA)
PIC18F45J50
2009-		 16384x16bit
FLASH		 3776x8bit - 33 13x10bit
100ks/s		 2 2* 8* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 44PT, 44ML Deep Sleep, XLP(15nA), ULPW(60nA), 13xCTMU, PMP, *ECCP, EWDT(1000nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F46J11
2009-		 32768x16bit
FLASH		 3936x8bit - 34 13x10bit
100ks/s		 2 2* 8* 1 2 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 40P, 44PT, 44ML Deep Sleep, XLP(15nA), ULPW(60nA), 13xCTMU, PMP, *ECCP, EWDT(1000nA)
PIC18F46J13
2010-		 32768x16bit
FLASH		 3760x8bit - 34 13x12bit
80ks/s		 3 7/3* 7/12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 44PT, 44ML RTCC(700nA), Deep Sleep, XLP(10nA), ULPW(60nA), 13xCTMU, PMP, *ECCP, EWDT(350nA)
PIC18F46J50
2009-		 32768x16bit
FLASH		 3776x8bit - 33 13x10bit
100ks/s		 2 2* 8* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 44PT, 44ML Deep Sleep, XLP(15nA), ULPW(60nA), 13xCTMU, PMP, *ECCP, EWDT(1000nA)
PIC18F46J53
2010-		 32768x16bit
FLASH		 3760x8bit - 34 13x12bit
80ks/s		 3 7/3* 7/12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 44PT, 44ML RTCC(700nA), Deep Sleep, XLP(10nA), ULPW(60nA), 13xCTMU, PMP, *ECCP, EWDT(350nA)
PIC18F47J13
2010-		 65536x16bit
FLASH		 3760x8bit - 34 13x12bit
80ks/s		 3 7/3* 7/12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 44PT, 44ML RTCC(700nA), Deep Sleep, XLP(10nA), ULPW(60nA), 13xCTMU, PMP, *ECCP, EWDT(350nA)
PIC18F47J53
2010-		 65536x16bit
FLASH		 3760x8bit - 34 13x12bit
80ks/s		 3 7/3* 7/12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 44PT, 44ML RTCC(700nA), Deep Sleep, XLP(10nA), ULPW(60nA), 13xCTMU, PMP, *ECCP, EWDT(350nA)
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F6xJxx mikrovezérlők - 8/16-bit, 2-3,3V, 48MHz, 64 kivezetés
(LDO, LVP, ICSP, ICD, PBOR, FSCM, PLL, PMSP, 31kHz-8MHz INTRC, PHLVD, PUref, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F63J11
2010-		 4096x16bit
FLASH		 1024x8bit - 52 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), EWDT(1600nA)
PIC18F63J90
2010-		 4096x16bit
FLASH		 1024x8bit - 51 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), 132xLCD, EWDT(1600nA)
PIC18F64J11
2010-		 8192x16bit
FLASH		 1024x8bit - 52 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), EWDT(1600nA)
PIC18F64J90
2010-		 8192x16bit
FLASH		 1024x8bit - 51 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), 132xLCD, EWDT(1600nA)
PIC18F65J10
2010-		 16384x16bit
FLASH		 2048x8bit - 50 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, SLEEP(45000nA), EWDT(1900nA)
PIC18F65J11
2010-		 16384x16bit
FLASH		 2048x8bit - 52 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT PSP, XLP(100nA), EWDT(1600nA)
PIC18F65J15
2010-		 24576x16bit
FLASH		 2048x8bit - 50 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, SLEEP(45000nA), EWDT(1900nW)
PIC18F65J50
2010-		 16384x16bit
FLASH		 3904x8bit - 49 8x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xSPI, 2xMI2C, 2xEUSART, LIN, USB 2.0 48MHz 64PT PMP/PSP, *ECCP, nW(500nA), 3904xDpRAM, EWDT(2200nA)
PIC18F65J90
2010-		 16384x16bit
FLASH		 2048x8bit - 51 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 64PT XLP(100nA), 132xLCD, EWDT(1600nA)
PIC18F65J94
2012-		 16384x16bit
FLASH		 4096x8bit - 51 16x12bit
200ks/s		 3 7+3* 7+12* 4 4 USB 2.0, 4xEUSART, 2xSPI, 2xMI2C, LIN, IrDA 64MHz 64PT, 64MR PSP, *ECCP, DSM, XLP(80nA), 16xCTMU, EWDT(650nA), 224xLCD, 3904xDpRAM
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F66J10
2010-		 32768x16bit
FLASH		 2048x8bit - 50 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, SLEEP(45000nA), EWDT(1900nA)
PIC18F66J11
2010-		 32768x16bit
FLASH		 3930x8bit - 52 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 64PT PMP/PSP, *ECCP, nW(500nA), EWDT(2200nA)
PIC18F66J15
2010-		 49152x16bit
FLASH		 3936x8bit - 50 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, SLEEP(45000nA), EWDT(1900nA)
PIC18F66J16
2010-		 49152x16bit
FLASH		 3930x8bit - 52 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 64PT PMP/PSP, *ECCP, nW(500nA), EWDT(2200nA)
PIC18F66J50
2010-		 32768x16bit
FLASH		 3904x8bit - 49 8x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 64PT PMP/PSP, *ECCP, nW(500nA), 3904xDpRAM, EWDT(2200nA)
PIC18F66J55
2010-		 49152x16bit
FLASH		 3904x8bit - 49 8x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB2.0 48MHz 64PT PMP/PSP, *ECCP, nW(500nA), 3904xDpRAM, EWDT(2200nA)
PIC18F66J60
2010-		 32768x16bit
FLASH		 3808x8bit - 39 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 EUSART, SPI, MI2C, LIN, Ethernet 41,7MHz 64PT 8192x8 TX/RX RAM, *ECCP, SLEEP(45000nA), EWDT(12000nA)
PIC18F66J65
2010-		 49152x16bit
FLASH		 3808x8bit - 39 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 EUSART, SPI, MI2C, LIN, Ethernet 41,7MHz 64PT 8192x8 TX/RX RAM, *ECCP, SLEEP(45000nA), EWDT(12000nA)
PIC18F66J90
2010-		 32768x16bit
FLASH		 3923x8bit - 51 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 48MHz 64PT nW(500nA), 12xCTMU, 132xLCD, WDT(2200nA)
PIC18F66J93
2010-		 32768x16bit
FLASH		 3923x8bit - 51 12x12bit
80ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 48MHz 64PT nW(500nA), 12xCTMU, 132xLCD, WDT(2200nA)
PIC18F66J94
2012-		 32768x16bit
FLASH		 4096x8bit - 51 16x12bit
200ks/s		 3 7+3* 7+12* 4 4 USB 2.0, 4xEUSART, 2xSPI, 2xMI2C, LIN, IrDA 64MHz 64PT, 64MR PSP, *ECCP, DSM, XLP(80nA), 16xCTMU, EWDT(650nA), 224xLCD, 3904xDpRAM
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F67J10
2010-		 65536x16bit
FLASH		 3936x8bit - 50 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 64PT PSP, *ECCP, SLEEP(45000nA), EWDT(1900nA)
PIC18F67J11
2010-		 65536x16bit
FLASH		 3930x8bit - 52 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 64PT PMP/PSP, *ECCP, nW(500nA), EWDT(2200nA)
PIC18F67J50
2010-		 65536x16bit
FLASH		 3904x8bit - 49 8x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 64PT PMP/PSP, *ECCP, nW(500nA), 3904xDpRAM, EWDT(2200nA)
PIC18F67J60
2010-		 65536x16bit
FLASH		 3808x8bit - 39 11x10bit
100ks/s		 2 2+3* 2+12* 2 3 EUSART, SPI, MI2C, LIN, Ethernet 41,7MHz 64PT 8192x8 TX/RX RAM, *ECCP, SLEEP(45000nA), EWDT(12000nA)
PIC18F67J90
2010-		 65536x16bit
FLASH		 3923x8bit - 51 12x10bit
100ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, AUSART, LIN 48MHz 64PT nW(500nA), 12xCTMU, 132xLCD, WDT(2200nA)
PIC18F67J93
2010-		 65536x16bit
FLASH		 3923x8bit - 51 12x12bit
80ks/s		 2 2 2 1 3 EUSART, SPI, MI2C, AUSART, LIN 48MHz 64PT nW(500nA), 12xCTMU, 132xLCD, WDT(2200nA)
PIC18F67J94
2012-		 65536x16bit
FLASH		 4096x8bit - 51 16x12bit
200ks/s		 3 7+3* 7+12* 4 4 USB 2.0, 4xEUSART, 2xSPI, 2xMI2C, LIN, IrDA 64MHz 64PT, 64MR PSP, *ECCP, DSM, XLP(80nA), 16xCTMU, EWDT(650nA), 224xLCD, 3904xDpRAM
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F8xJxx mikrovezérlők - 8/16-bit, 2-3,3V, 48MHz, 80 kivezetés
(LDO, LVP, ICSP, ICD, PBOR, FSCM, PLL, PMSP, 31kHz-8MHz INTRC, PHLVD, PUref, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F83J11
2010-		 4096x16bit
FLASH		 1024x8bit - 68 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT PSP, EMA, XLP(100nA), EWDT(1600nA)
PIC18F83J90
2010-		 4096x16bit
FLASH		 1024x8bit - 67 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT XLP(100nA), 192xLCD, EWDT(1600nA)
PIC18F84J11
2010-		 8192x16bit
FLASH		 1024x8bit - 68 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT PSP, EMA, XLP(100nA), EWDT(1600nA)
PIC18F84J90
2010-		 8192x16bit
FLASH		 1024x8bit - 67 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT XLP(100nA), 192xLCD, EWDT(1600nA)
PIC18F85J10
2010-		 16384x16bit
FLASH		 2048x8bit - 66 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, EMA, *ECCP, SLEEP(45000nA), EWDT(1900nA)
PIC18F85J11
2010-		 16384x16bit
FLASH		 2048x8bit - 68 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT PSP, EMA, XLP(100nA), EWDT(1600nA)
PIC18F85J15
2010-		 24576x16bit
FLASH		 2048x8bit - 66 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, EMA, *ECCP, SLEEP(45000nA), EWDT(1900nA)
PIC18F85J50
2010-		 16384x16bit
FLASH		 3904x8bit - 65 12x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 80PT PMP/PSP, EMA, *ECCP, nW(500nA), 3904xDpRAM, EWDT(2200nA)
PIC18F85J90
2010-		 16384x16bit
FLASH		 2048x8bit - 67 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 40MHz 80PT XLP(100nA), 192xLCD, EWDT(1600nA)
PIC18F85J94
2012-		 16384x16bit
FLASH		 4096x8bit - 67 24x12bit
200ks/s		 3 7+3* 7+12* 4 4 USB 2.0, 4xEUSART, 2xSPI, 2xMI2C, LIN, IrDA 64MHz 80PT PSP, *ECCP, DSM, EMA, XLP(80nA), 24xCTMU, EWDT(650nA), 352xLCD, 3904xDpRAM
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F86J10
2010-		 32768x16bit
FLASH		 2048x8bit - 66 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, EMA, *ECCP, SLEEP(45000nA), EWDT(1900nA)
PIC18F86J11
2010-		 32768x16bit
FLASH		 3930x8bit - 68 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 80PT PMP/PSP, EMA, *ECCP, nW(500nA), EWDT(2200nA)
PIC18F86J15
2010-		 49152x16bit
FLASH		 3936x8bit - 66 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, EMA, *ECCP, SLEEP(45000nA), EWDT(1900nA)
PIC18F86J16
2010-		 49152x16bit
FLASH		 3930x8bit - 68 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 80PT PMP/PSP, EMA, *ECCP, nW(500nA), EWDT(2200nA)
PIC18F86J50
2010-		 32768x16bit
FLASH		 3904x8bit - 65 12x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 80PT PMP/PSP, EMA, *ECCP, nW(500nA), 3904xDpRAM, EWDT(2200nA)
PIC18F86J55
2010-		 49152x16bit
FLASH		 3904x8bit - 65 12x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 80PT PMP/PSP, EMA, *ECCP, nW(500nA), 3904xDpRAM, EWDT(2200nA)
PIC18F86J60
2010-		 32768x16bit
FLASH		 3808x8bit - 55 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, SPI, MI2C, LIN, Ethernet 41,7MHz 80PT 8192x8 TX/RX RAM, *ECCP, SLEEP(45000nA), EWDT(12000nA)
PIC18F86J65
2010-		 49152x16bit
FLASH		 3808x8bit - 55 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, SPI, MI2C, LIN, Ethernet 41,7MHz 80PT 8192x8 TX/RX RAM, *ECCP, SLEEP(45000nA), EWDT(12000nA)
PIC18F86J72
2010-		 32768x16bit
FLASH		 3923x8bit - 51 12x12bit
80ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 48MHz 80PT nW(500nA), 2x24-bit AFE, 12xCTMU, 132xLCD, RTCC(1000nA), EWDT(2200nA)
PIC18F86J90
2010-		 32768x16bit
FLASH		 3923x8bit - 67 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 48MHz 80PT nW(500nA), 12xCTMU, 192xLCD, EWDT(2200nA)
PIC18F86J93
2010-		 32768x16bit
FLASH		 3923x8bit - 67 12x12bit
80ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 48MHz 80PT nW(500nA), 12xCTMU, 192xLCD, EWDT(2200nA)
PIC18F86J94
2012-		 32768x16bit
FLASH		 4096x8bit - 67 24x12bit
200ks/s		 3 7+3* 7+12* 4 4 USB 2.0, 4xEUSART, 2xSPI, 2xMI2C, LIN, IrDA 64MHz 80PT PSP, *ECCP, DSM, EMA, XLP(80nA), 24xCTMU, EWDT(650nA), 352xLCD, 3904xDpRAM
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F87J10
2010-		 65536x16bit
FLASH		 3936x8bit - 66 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 40MHz 80PT PSP, *ECCP, SLEEP(45000nA), EWDT(1900nA)
PIC18F87J11
2010-		 65536x16bit
FLASH		 3930x8bit - 68 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN 48MHz 80PT PMP/PSP, EMA, *ECCP, nW(500nA), EWDT(2200nA)
PIC18F87J50
2010-		 65536x16bit
FLASH		 3904x8bit - 65 12x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, USB 2.0 48MHz 80PT PMP/PSP, EMA, *ECCP, nW(500nA), 3904xDpRAM, EWDT(2200nA)
PIC18F87J60
2010-		 65536x16bit
FLASH		 3808x8bit - 55 15x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, SPI, MI2C, LIN, Ethernet 41,7MHz 80PT 8192x8 TX/RX RAM, *ECCP, SLEEP(45000nA), EWDT(12000nA)
PIC18F87J72
2010-		 65536x16bit
FLASH		 3923x8bit - 51 12x12bit
80ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 48MHz 80PT nW(500nA), 2x24-bit AFE, 12xCTMU, 132xLCD, RTCC(1000nA), EWDT(2200nA)
PIC18F87J90
2010-		 65536x16bit
FLASH		 3923x8bit - 67 12x10bit
100ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 48MHz 80PT nW(500nA), 12xCTMU, 192xLCD, EWDT(2200nA)
PIC18F87J93
2010-		 65536x16bit
FLASH		 3923x8bit - 67 12x12bit
80ks/s		 2 2 2 1 3 AUSART, EUSART, SPI, MI2C, LIN 48MHz 80PT nW(500nA), 12xCTMU, 192xLCD, EWDT(2200nA)
PIC18F87J94
2012-		 65536x16bit
FLASH		 4096x8bit - 67 24x12bit
200ks/s		 3 7+3* 7+12* 4 4 USB 2.0, 4xEUSART, 2xSPI, 2xMI2C, LIN, IrDA 64MHz 80PT PSP, *ECCP, DSM, EMA, XLP(80nA), 24xCTMU, EWDT(650nA), 352xLCD, 3904xDpRAM
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F9xJxx mikrovezérlők - 8/16-bit, 2-3,3V, 40MHz, 100 kivezetés
(LDO, LVP, ICSP, ICD, PBOR, FSCM, PLL, PMSP, 31kHz-8MHz INTRC, PHLVD, PUref, POR, PWRT, OST)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F95J94
2012-		 16384x16bit
FLASH		 4096x8bit - 85 24x12bit
200ks/s		 3 7+3* 7+12* 4 4 USB 2.0, 4xEUSART, 2xSPI, 2xMI2C, LIN, IrDA 64MHz 100PT, 100PF PSP, *ECCP, DSM, EMA, XLP(80nA), 24xCTMU, EWDT(650nA), 480xLCD, 3904xDpRAM
PIC18F96J60
2007-		 32768x16bit
FLASH		 3808x8bit - 70 16x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, Ethernet 41,7MHz 100PT, 100PF 8192x8 TX/RX RAM, PSP, EMA, *ECCP, SLEEP(45000nA), EWDT(12000nA)
PIC18F96J65
2007-		 49152x16bit
FLASH		 3808x8bit - 70 16x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, Ethernet 41,7MHz 100PT, 100PF 8192x8 TX/RX RAM, PSP, EMA, *ECCP, SLEEP(45000nA), EWDT(12000nA)
PIC18F96J94
2012-		 32768x16bit
FLASH		 4096x8bit - 85 24x12bit
200ks/s		 3 7+3* 7+12* 4 4 USB 2.0, 4xEUSART, 2xSPI, 2xMI2C, LIN, IrDA 64MHz 100PT, 100PF PSP, *ECCP, DSM, EMA, XLP(80nA), 24xCTMU, EWDT(650nA), 480xLCD, 3904xDpRAM
PIC18F97J60
2007-		 65536x16bit
FLASH		 3808x8bit - 70 16x10bit
100ks/s		 2 2+3* 2+12* 2 3 2xEUSART, 2xSPI, 2xMI2C, LIN, Ethernet 41,7MHz 100PT, 100PF 8192x8 TX/RX RAM, PSP, EMA, *ECCP, SLEEP(45000nA), EWDT(12000nA)
PIC18F97J94
2012-		 65536x16bit
FLASH		 4096x8bit - 85 24x12bit
200ks/s		 3 7+3* 7+12* 4 4 USB 2.0, 4xEUSART, 2xSPI, 2xMI2C, LIN, IrDA 64MHz 100PT, 100PF PSP, *ECCP, DSM, EMA, XLP(80nA), 24xCTMU, EWDT(650nA), 480xLCD, 3904xDpRAM

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F1xKxx mikrovezérlők - 8/16-bit, kis fogyasztás, 64MHz, 18 (20) kivezetés
(LF, XLP(30nA), LVP, ICSP, ICD, PBOR, FSCM, PLL, PMSP, 31kHz-16MHz INTRC, PUref, Uref, POR, PWRT, OST, EWDT(500nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F13K22
2009-		 4096x16bit
FLASH		 256x8bit 256x8bit 18 12x10bit
100ks/s		 2 1* 4* 1 3 EUSART, SPI, MI2C, LIN 64MHz 20P, 20SO, 20SS, 20ML *ECCP, SR Latch
PIC18F13K50
2008-		 4096x16bit
FLASH		 512x8bit 256x8bit 15 9x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 18P, 18SO *ECCP, 256xDpRAM, LDO
PIC18F14K22
2009-		 8192x16bit
FLASH		 512x8bit 256x8bit 18 12x10bit
100ks/s		 2 1* 4* 1 3 EUSART, SPI, MI2C, LIN 64MHz 20P, 20SO, 20SS, 20ML *ECCP, SR Latch
PIC18F14K50
2008-		 8192x16bit
FLASH		 768x8bit 256x8bit 15 9x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 18P, 18SO *ECCP, 256xDpRAM, LDO

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F2xKxx mikrovezérlők - 8/16-bit, kis fogyasztás, 64MHz, 28 kivezetés
(LF, XLP(50nA), LVP, ICSP, ICD, PHLVD, PBOR, FSCM, PLL, PMSP, 31kHz-16MHz INTRC, PUref, Uref, POR, PWRT, OST, EWDT(500nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F23K20
2007-		 4096x16bit
FLASH		 512x8bit 256x8bit 25 11x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 64MHz 28SP, 28SO, 28SS, 28ML *ECCP, PI/Os/r
PIC18F23K22
2010-		 4096x16bit
FLASH		 512x8bit 256x8bit 25 17x10bit
100ks/s		 2 1+1* 1+4* 1 3 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 28SP, 28SO, 28ML *ECCP, 17xCTMU
PIC18F24K20
2007-		 8192x16bit
FLASH		 768x8bit 256x8bit 25 11x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 64MHz 28SP, 28SO, 28SS, 28ML *ECCP, PI/Os/r
PIC18F24K22
2010-		 8192x16bit
FLASH		 768x8bit 256x8bit 25 17x10bit
100ks/s		 2 1+1* 1+4* 1 3 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 28SP, 28SO, 28ML *ECCP, 17xCTMU
PIC18F24K50
2012-		 8192x16bit
FLASH		 2048x8bit 256x8bit 25 14x10bit
60ks/s		 2 1+1* 1+4* 2 2 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 28SP, 28SO, 28SS, 28ML XLP(20nA), 1204xDpRAM, 14xCTMU, *ECCP, SR Latch, EWDT(300nA)
PIC18F25K20
2007-		 16384x16bit
FLASH		 1536x8bit 256x8bit 25 11x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 64MHz 28SP, 28SO, 28SS, 28ML *ECCP, PI/Os/r
PIC18F25K22
2010-		 16384x16bit
FLASH		 1536x8bit 256x8bit 25 17x10bit
100ks/s		 2 2+3* 2+9* 3 4 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 28SP, 28SO, 28ML *ECCP, 17xCTMU
PIC18F25K50
2012-		 16384x16bit
FLASH		 2048x8bit 256x8bit 25 14x10bit
60ks/s		 2 1+1* 1+4* 2 2 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 28SP, 28SO, 28SS, 28ML XLP(20nA), 1204xDpRAM, 14xCTMU, *ECCP, SR Latch, EWDT(300nA)
PIC18F25K80
2011-		 16384x16bit
FLASH		 3648x8bit 1024x8bit 24 8x12bit
80ks/s		 2 4+1* 4+4* 2 3 2xEUSART, SPI, MI2C, LIN, CAN 64MHz 28SP, 28SO, 28SS, 28MM XLP(15nA), LDO, *ECCP, 8xCTMU, ECAN, ULPW, EWDT(300nA), HT
PIC18F26K20
2007-		 32768x16bit
FLASH		 3936x8bit 1024x8bit 25 11x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 64MHz 28SP, 28SO, 28SS, 28ML *ECCP, PI/Os/r
PIC18F26K22
2010-		 32768x16bit
FLASH		 3896x8bit 1024x8bit 25 17x10bit
100ks/s		 2 2+3* 2+9* 3 4 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 28SP, 28SO, 28ML *ECCP, 17xCTMU
PIC18F26K80
2011-		 32768x16bit
FLASH		 3648x8bit 1024x8bit 24 8x12bit
80ks/s		 2 4+1* 4+4* 2 3 2xEUSART, SPI, MI2C, LIN, CAN 64MHz 28SP, 28SO, 28SS, 28MM XLP(15nA), LDO, *ECCP, 8xCTMU, ECAN, ULPW, EWDT(300nA), HT
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F4xKxx mikrovezérlők - 8/16-bit, kis fogyasztás, 64MHz, 40 (44) kivezetés
(LF, XLP(50nA), LVP, ICSP, ICD, PHLVD, PBOR, FSCM, PLL, PMSP, 31kHz-16MHz INTRC, PUref, Uref, POR, PWRT, OST, EWDT(500nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F43K20
2007-		 4096x16bit
FLASH		 512x8bit 256x8bit 36 14x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 64MHz 40P, 44PT, 44ML *ECCP, PSP, PI/Os/r
PIC18F43K22
2010-		 4096x16bit
FLASH		 512x8bit 256x8bit 36 28x10bit
100ks/s		 2 1+1* 1+4* 1 3 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 40P, 44PT, 44ML *ECCP, 28xCTMU
PIC18F44K20
2007-		 8192x16bit
FLASH		 768x8bit 256x8bit 36 14x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 64MHz 40P, 44PT, 44ML *ECCP, PSP, PI/Os/r
PIC18F44K22
2010-		 8192x16bit
FLASH		 768x8bit 256x8bit 36 28x10bit
100ks/s		 2 1+1* 1+4* 1 3 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 40P, 44PT, 44ML *ECCP, 28xCTMU
PIC18F45K20
2007-		 16384x16bit
FLASH		 1536x8bit 256x8bit 36 14x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 64MHz 40P, 44PT, 44ML *ECCP, PSP, PI/Os/r
PIC18F45K22
2010-		 16384x16bit
FLASH		 1536x8bit 256x8bit 36 28x10bit
100ks/s		 2 2+3* 2+13* 3 4 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 40P, 44PT, 44ML *ECCP, 28xCTMU)
PIC18F45K50
2012-		 16384x16bit
FLASH		 2048x8bit 256x8bit 36 25x10bit
60ks/s		 2 1+1* 1+4* 2 2 EUSART, SPI, MI2C, LIN, USB 2.0 48MHz 40P, 44PT, 40MV XLP(20nA), 1204xDpRAM, 25xCTMU, *ECCP, SR Latch, EWDT(300nA)
PIC18F45K80
2011-		 16384x16bit
FLASH		 3648x8bit 1024x8bit 35 11x12bit
80ks/s		 2 4+1* 4+4* 2 3 2xEUSART, SPI, MI2C, LIN, CAN 64MHz 40P, 44PT, 44ML, 44MR XLP(15nA), LDO, *ECCP, 11xCTMU, ECAN, ULPW, EWDT(300nA), HT
PIC18F46K20
2007-		 32768x16bit
FLASH		 3936x8bit 1024x8bit 36 14x10bit
100ks/s		 2 1+1* 1+4* 1 3 EUSART, SPI, MI2C, LIN 64MHz 40P, 44PT, 44ML *ECCP, PSP, PI/Os/r
PIC18F46K22
2010-		 32768x16bit
FLASH		 3896x8bit 1024x8bit 36 28x10bit
100ks/s		 2 2+3* 2+13* 3 4 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 40P, 44PT, 44ML *ECCP, 28xCTMU
PIC18F46K80
2011-		 32768x16bit
FLASH		 3648x8bit 1024x8bit 35 11x12bit
80ks/s		 2 4+1* 4+4* 2 3 2xEUSART, SPI, MI2C, LIN, CAN 64MHz 40P, 44PT, 44ML, 44MR XLP(15nA), LDO, *ECCP, 11xCTMU, ECAN, ULPW, EWDT(300nA), HT
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F6xKxx mikrovezérlők - 8/16-bit, kis fogyasztás, 64MHz, 64 kivezetés
(XLP(20nA), LDO, LVP, ULPW, CTMU, ICSP, ICD, PHLVD, PBOR, FSCM, PLL, PMSP, 31kHz-16MHz INTRC, PUref, Uref, POR, PWRT, OST, EWDT(300nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F65K22
2010-		 16384x16bit
FLASH		 2048x8bit 1024x8bit 53 16x12bit
80ks/s		 3 5+3* 5+12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 64PT, 64MR *ECCP, 16xCTMU, RTCC
PIC18F65K80
2012-		 16384x16bit
FLASH		 3648x8bit 1024x8bit 54 11x12bit
80ks/s		 2 4+1* 4+4* 2 3 2xEUSART, SPI, MI2C, LIN, CAN 64MHz 64PT, 64MR *ECCP, 11xCTMU, DSM, ECAN, HT
PIC18F65K90
2010-		 16384x16bit
FLASH		 2048x8bit 1024x8bit 53 16x12bit
80ks/s		 3 5+3* 5+12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 64PT, 64MR *ECCP, 16xCTMU, 192xLCD, RTCC
PIC18F66K22
2010-		 32768x16bit
FLASH		 4096x8bit 1024x8bit 53 16x12bit
80ks/s		 3 7+3* 7+12* 6 5 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 64PT, 64MR *ECCP, 16xCTMU, RTCC
PIC18F66K80
2012-		 32768x16bit
FLASH		 3648x8bit 1024x8bit 54 11x12bit
80ks/s		 2 4+1* 4+4* 2 3 2xEUSART, SPI, MI2C, LIN, CAN 64MHz 64PT, 64MR *ECCP, 11xCTMU, DSM, ECAN, HT
PIC18F66K90
2010-		 32768x16bit
FLASH		 4096x8bit 1024x8bit 53 16x12bit
80ks/s		 3 7+3* 7+12* 6 5 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 64PT, 64MR *ECCP, 16xCTMU, 192xLCD, RTCC
PIC18F67K22
2010-		 65536x16bit
FLASH		 4096x8bit 1024x8bit 53 16x12bit
80ks/s		 3 7+3* 7+12* 6 5 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 64PT, 64MR *ECCP, 16xCTMU, RTCC
PIC18F67K90
2010-		 65536x16bit
FLASH		 4096x8bit 1024x8bit 53 16x12bit
80ks/s		 3 7+3* 7+12* 6 5 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 64PT, 64MR *ECCP, 16xCTMU, 192xLCD, RTCC
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


PIC18F8xKxx mikrovezérlők - 8/16-bit, kis fogyasztás, 64MHz, 80 kivezetés
(XLP(20nA), LDO, LVP, ULPW, CTMU, ICSP, ICD, PHLVD, PBOR, FSCM, PLL, PMSP, 31kHz-16MHz INTRC, PUref, Uref, POR, PWRT, OST, EWDT(300nA))

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok
PIC18F85K22
2010-		 16384x16bit
FLASH		 2048x8bit 1024x8bit 69 24x12bit
80ks/s		 3 5+3* 5+12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 80PT *ECCP, 24xCTMU, RTCC
PIC18F85K90
2010-		 16384x16bit
FLASH		 2048x8bit 1024x8bit 69 24x12bit
80ks/s		 3 5+3* 5+12* 4 4 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 80PT *ECCP, 24xCTMU, 192xLCD
PIC18F86K22
2010-		 32768x16bit
FLASH		 4096x8bit 1024x8bit 69 24x12bit
80ks/s		 3 7+3* 7+12* 6 5 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 80PT *ECCP, 24xCTMU, RTCC
PIC18F86K90
2010-		 32768x16bit
FLASH		 4096x8bit 1024x8bit 69 24x12bit
80ks/s		 3 7+3* 7+12* 6 5 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 80PT *ECCP, 24xCTMU, 192xLCD
PIC18F87K22
2010-		 65536x16bit
FLASH		 4096x8bit 1024x8bit 69 24x12bit
80ks/s		 3 7+3* 7+12* 6 5 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 80PT *ECCP, 24xCTMU, RTCC
PIC18F87K90
2011-		 65536x16bit
FLASH		 4096x8bit 1024x8bit 69 24x12bit
80ks/s		 3 7+3* 7+12* 6 5 2xEUSART, 2xSPI, 2xMI2C, LIN 64MHz 80PT *ECCP, 24xCTMU, 192xLCD
Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 CCP
modul		 PWM
kim.		 8 bites
száml.		 16 bites
száml.		 Soros I/O Max.
órajel		 Tokozás Speciális tulajdonságok

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


rfPIC12x és PIC12xTx mikrovezérlők - rádiófrekvenciás adatátvitellel
(ICSP, POR)

Típus Program
memória		 RAM EEPROM I/O A/D
csat		 Analóg
komp.		 8 bites
száml.		 16 bites
száml.		 Max.
órajel		 Tokozás Mod. Átviteli
sebesség		 Kimenő
telj.		 Tápfe-
szültség		 Frekv. Speciális
tulajdonságok
rfPIC12C509AF
2002-2006 		1024x12bit
EPROM		 41x8bit - 6 - - 1 - 4MHz 20JW, 20SS FSK, ASK 40 kbit/s 2 dBm 2,5..5,5V 310..440 MHz 4MHz INTRC, XLP(250nA), WDT(2200nA), DRT
rfPIC12C509AG
2002-2006 		1024x12bit
EPROM		 41x8bit - 6 - - 1 - 4MHz 18JW, 18SO ASK 40 kbit/s 2 dBm 2,5..5,5V 310..440 MHz 4MHz INTRC, XLP(250nA), WDT(2200nA), DRT
PIC12F529T39A
2012-		 1536x12bit
FLASH		 201x8bit 64x8bit
FLASH		 6 - - 1 - 8MHz 14ST FSK, OOK 100kbit/s 10dBm 2..3,7V 310, 433,
868, 915MHz		 4/8MHz INTRC, XLP(100nA), WDT(1000nA), DRT
PIC12F529T48A
2012-		 1536x12bit
FLASH		 201x8bit 64x8bit
FLASH		 6 - - 1 - 8MHz 14ST FSK, OOK 100kbit/s 10dBm 2..3,7V 418, 434,
868MHz		 4/8MHz INTRC, XLP(100nA), WDT(1000nA), DRT
rfPIC12F675F
2003-		 1024x14bit
FLASH		 64x8bit 128x8bit 6 4x10bit
40ks/s		 1 1 1 20MHz 20SS FSK, ASK 40kbit/s 10dBm 2..5,5V 380..450MHz 4MHz INTRC, XLP(100nA), WDT(600nA), BOR, PWRT, OST, PUref
rfPIC12F675H
2003-		 1024x14bit
FLASH		 64x8bit 128x8bit 6 4x10bit
40ks/s		 1 1 1 20MHz 20SS FSK, ASK 40 kbit/s 10dBm 2..5,5V 850..930MHz 4MHz INTRC, XLP(100nA), WDT(600nA), BOR, PWRT, OST, PUref
rfPIC12F675K
2003-		 1024x14bit
FLASH		 64x8bit 128x8bit 6 4x10bit
40ks/s		 1 1 1 20MHz 20SS FSK, ASK 40kbit/s 10dBm 2..5,5V 290..350MHz 4MHz INTRC, XLP(100nA), WDT(600nA), BOR, PWRT, OST, PUref
PIC12LF1840T39A
2012-		 4096x12bit
FLASH		 256x8bit 256x8bit 6 4x10bit
60ks/s		 1 2 1 32MHz 14ST FSK, OOK 100kbit/s 10dBm 1,8..3,6V 310, 433,
868, 915MHz		 ECPU, LVP, PWRT, OST, ICD, PBOR, PLL, FSCM, ECCP, XLP(20nA), EWDT(300nA), PMSP, CSM(4x), 31kHz-32MHz INTRC, TIM, PUref, Uref, SR Latch, DSM, EUSART, SPI, MI2C, LIN, SMBus/PMBus, SO/UR
PIC12LF1840T48A
2012-		 4096x12bit
FLASH		 256x8bit 256x8bit 6 4x10bit
60ks/s		 1 2 1 32MHz 14ST FSK, OOK 100kbit/s 10dBm 1,8..3,6V 418, 434,
868MHz		 ECPU, LVP, PWRT, OST, ICD, PBOR, PLL, FSCM, ECCP, XLP(20nA), EWDT(300nA), PMSP, CSM(4x), 31kHz-32MHz INTRC, TIM, PUref, Uref, SR Latch, DSM, EUSART, SPI, MI2C, LIN, SMBus/PMBus, SO/UR

  Az angol rövidítések magyarázata   Vissza a lap tetejére   A tokozás jelölések jelentései
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


Az angol rövidítések magyarázata

•  ADC - Analog to Digital Converter - analóg/digitális átalakító;
•  AFE - Analog Front End - nagy pontosságú feszültség, áram és fázisszög mérést biztosító áramkör fogyasztásmérő alkalmazásokhoz;
•  ASK - Amplitude Shift Keying - adatátvitel a kimenő teljesítmény változtatásával;
•  AUSART - Adressable USART - címezhető USART;
•  BOR - Brown-out Reset - automatikus Reset tápfeszültségcsökkenés esetén;
•  CAN - Controller Area Network - szabványos soros adatátviteli egység;
•  CCP - Capture, Compare, PWM - számláló kiolvasás, számláló összehasonlítás, PWM jel generátor;
•  CLC - Configurable Logic Cell - gyorsműködésű programozható logikai cella;
•  CRC - Cyclic Redundancy Check - hibajavító kód generátor;
•  CSM - Capacitive Sensing Module - kapacitásváltozást érzékelő modul érintőkapcsolók megvalósításához;
•  CTMU - Charge Time Measurement Unit - töltődési-idő mérő egység kapacitív érintő kapcsolók és közelítés érzékelők megvalósításához;
•  CVD - Capacitive Voltage Divider Unit - kapacitásmérő egység kapacitív érintő kapcsolók és közelítés érzékelők megvalósításához;
•  CWG - Complementary Waveform Generator - komplementer négyszögjel generátor programozható átmenet késleltetéssel;
•  DAC - Digital to Analog Converter - digitális/analóg átalakító;
•  DCI - Data Converter Interface - szabványos adatkód átalakító egység (FSST, I2S, AC-Link);
•  Deep SLEEP - extrém kisfogyasztású készenléti üzemmód;
•  DpRAM - Dual port RAM - az USB modulhoz szükséges, egyidőben két irányból (CPU és USB) elérhető memória;
•  DRT - Device Reset Timer - bekapcsolási Reset fenntartó áramkör, az oszcillátor típusától függő késleltetéssel;
•  DSM - Data Signal Modulator - különböző adatfolyamok hordozó jelre való ráültetését végző egység;
•  ECAN - Enhanced CAN - kibővített képességű CAN soros adatátviteli egység;
•  ECCP - Enhanced CCP - kibővített képességű CCP;
•  ECPU - Enhanced CPU - kibővített képességű CPU, több utasítás, nagyobb veremtár;
•  EMA - External Memory Addressing - külső memória kezelés;
•  EUSART - Enhanced USART - továbbfejlesztett USART (RS-232, RS-485, LIN busz);
•  EWDT - Extended WDT (Watchdog Timer) - megnövelt időtartamú programfutás figyelő biztonsági időzítő áramkör;
•  FSCM - Fail-Safe Clock Monitor - órajel figyelő áramkör;
•  FSK - Frequency Shift Keying - adatátvitel a vivőfrekvencia változtatásával;
•  HT - High-Temperature Operation - emelt, -40..+150°C-os működési hőmérséklet tartomány;
•  I2C = IIC - Inter-integrated Circuit Bus - egy szabványos soros kommunikációs illesztő;
•  ICSP - In-Circuit Serial Programming - soros programfeltöltési lehetőség beépített állapotban;
•  ICD - In-Circuit Debugging - program nyomkövetési lehetőség beépített állapotban;
•  INTRC - Internal RC Oscillator - beépített RC oszcillátoros órajelgenerátor;
•  INTREG - Internal Shunt Regulator - beépített párhuzamos feszültségszabályzó, 5V-nál nagyobb tápfeszültségek esetére;
•  JTAG - A JTAG soros programozási, és peremfigyeléses ellenőrzési (Boundary Scan) szabványnak való megfelelőség;
•  LC - Low-power CMOS - kisfogyasztású EPROM, ROM mikrovezérlő változat, csökkentett tápfeszültség-tartománnyal (a típusjelben PIC16LCxx és PIC16LCRxx);
•  LDO - Low-Dropout Regulator - beépített feszültségszabályzó, ahol a belső áramköri részek csak 5V-nál kisebb feszültségről táplálhatóak;
•  LF - Low-power Flash - kisfogyasztású mikrovezérlő változat, csökkentett tápfeszültség-tartománnyal (a típusjelben PIC16LFxxx);
•  LIN - Local Interconnect Network - szabványos soros adatátviteli hálózati szabvány;
•  LV - Low Voltage - kisfeszültségű EPROM mikrovezérlő változat, 2-3,8V-os tápfeszültség-tartománnyal (a típusjelben PIC16LVxx);
•  LVD - Low-Voltage Detection - tápfeszültség-csökkenés észlelés;
•  LVP - Low Voltage Programming - alacsony feszültségű programozás;
•  MI2C - Master I2C - I2C busz illesztő Master üzemmóddal;
•  MIPS - Million Instruction Per Second - megadja, hogy másodpercenként hány millió utasítás hajtódik végre;
•  MSSP - Master Synchronous Serial Port - Master üzemmódra is képes szinkron soros Port modul (SPI, MI2C kommunikációhoz);
•  mTouch - a mikrovezérlő kapacitív érintőkapcsolók megvalósítására való alkalmasságát jelenti (komparátor, SR Latch, CSM, CVD vagy CTMU);
•  NCO - Numerically Controlled Oscillator - programozható frekvenciaosztó változtatható kitöltési tényezővel;
•  nW - NanoWatt Technology - különösen kis fogyasztású áramkörtechnika (elérhető az 1µW alatti fogyasztás készenléti üzemmódban);
•  OOK - On-Off Keying - adatátvitel az RF jel ütemezett ki-be kapcsolásával;
•  OPA - Operational Amplifier - műveleti erősítő;
•  OST - Oscillator Start-up Timer - indulás késleltető számláló áramkör;
•  PBOR - Programmable BOR - programozható küszöbfeszültségű BOR áramkör;
•  PER - Parity Error Reset - programmemória olvasás paritás hiba Reset;
•  PHLVD - Programmable High/Low-Voltage Detection - programozható tápfeszültség-túllépés/csökkenés észlelés;
•  PI/Os/r - Programmable I/O Slew Rate - programozható I/O fel- és lefutási idő;
•  PLVD - Programmable Low-Voltage Detection - programozható tápfeszültség-csökkenés észlelés;
•  PLL - Phase Locked Loop Circuit - fáziszárt hurok-áramkör órajelfrekvencia többszörözésre;
•  PMP - Parallel Master-slave Port - párhuzamos 8/16 bites Master-slave port;
•  PMR - Program Memory Reading - programmemória önolvasás;
•  PMSP - Program Memory Self-programming - programmemória önolvasás és írás;
•  POR - Power-on Reset - automatikus bekapcsolási Reset;
•  PSMC - Programmable Switch Mode Controller - kapcsolóüzemű vezérlő egység;
•  PSM - Pulse Skip Modulation - impulzus kihagyásos moduláció;
•  PSP - Parallel Slave Port - párhuzamos 8 bites Slave port (csatolás mikroprocesszorhoz);
•  PUref - programozható feszültségreferencia több, mint három kimenő feszültséggel;
•  PWM - Pulse Width Modulation - impulzus-szélesség moduláció;
•  PWRT - Power-up Timer - indulás késleltető időzítő áramkör;
•  QEI - Quadrature Encoder Interface - inkrementális jeladó illesztő modul visszacsatolt hajtásvezérléshez;
•  RTCC - Real-Time Clock and Calendar - dátum- és idő-számláló/kezelő egység;
•  SLEEP - a kisfogyasztású készenléti üzemmód (és az azt kiváltó utasítás);
•  SMB - System Management Bus - SMB kompatibilis I2C illesztő;
•  SO/UR - Stack Over-/Underflow Reset - hardveres veremtár alul- és túlcsordulási Reset;
•  SPI - Serial Peripheral Interface - egy szabványos soros busz illesztő;
•  SPP - Streaming Parallel Port - párhuzamos 8 bites Master port;
•  SR Latch - SR-tároló külső és belső be- és kimenő jelekkel;
•  SSP - Synchronous Serial Port - szinkron soros Port modul (SPI, I2C kommunikációhoz);
•  TIM - Temperature Indicator Module - belső hőmérséklet mérő modul (az A/D-átalakító egyik csatornájának használatával);
•  UART - Universal Asynchronous Receiver/Transmitter - univerzális aszinkron adó/vevő soros kommunikációhoz;
•  ULPW - Ultra Low-Power Wake-up - kisfogyasztású automatikus ébresztő modul;
•  Uref - feszültségreferencia egy, kettő vagy három fix feszültséggel;
•  USART - Universal Synchronous/Asynchronous Receiver/Transmitter - univerzális szinkron/aszinkron adó/vevő soros kommunikációhoz;
•  USB - Universal Serial Bus - egy szabványos soros kommunikációs illesztő;
•  WDT - Watchdog Timer - programfutás figyelő biztonsági időzítő áramkör;
•  WUR - Wake-up Reset - készenléti üzemmódból való kilépés utáni Reset működés;
•  XLP - Extreme Low Power Technology - extrém kis fogyasztású áramkörtechnika (elérhető a 200nW alatti fogyasztás készenléti üzemmódban).

Vissza a lap tetejére
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx


A tokozás jelölések jelentései
8/14-bites tokozási változatok bővebben

•  CL - Windowed CERQUAD - SMD ablakos kerámia tok, négy oldalon kivezetésekkel;
•  JW - Windowed CERDIP - Dual In-line - ablakos kerámia tok, két oldalon kivezetésekkel;
•  L - PLCC - Plastic Leaded Chip Carrier - SMD, négy oldalon kivezetésekkel (44 kiv. - 16,6x16,6x4,4 mm; 68 és 84 kiv. - 24,3x24,3x4,4 mm);
•  MC - 8-lead DFN - Dual Flat No Leads - 2x3x1 mm-es SMD, két oldalon érintkezőkkel;
•  MD - 8-lead DFN - Dual Flat No Leads - 4x4x1 mm-es SMD, két oldalon érintkezőkkel;
•  MF - 8-lead DFN - Dual Flat No Leads - 5x6x1 mm-es SMD, két oldalon érintkezőkkel;
•  MG - QFN - Quad Flat No Leads - SMD, négy oldalon érintkezőkkel (16 kiv. - 3x3x0,9 mm);
•  ML - QFN - Quad Flat No Leads - SMD, négy oldalon érintkezőkkel (16 és 20 kiv. - 4x4x1 mm; 28 kiv. - 6x6x1 mm; 44 kiv. - 8x8x1 mm);
•  MM - QFN - Quad Flat No Leads - SMD, négy oldalon érintkezőkkel (28 kivezetés - 6x6x1 mm);
•  MR - QFN - Quad Flat No Leads - SMD, négy oldalon érintkezőkkel (64 kivezetés - 9x9x0,9 mm);
•  MS - 8-lead MSOP - Micro Small Outline Plastic - 3x3x1 mm-es SMD, két oldalon kivezetésekkel;
•  MU - 8-lead UDFN - Ultra Thin Dual Flat No Leads - 2x3x0,5 mm-es extra vékony SMD, két oldalon érintkezőkkel;
•  MV - UQFN - Ultra Thin Quad Flat No Leads - extra vékony SMD, négy oldalon érintkezőkkel (28 kiv. - 4x4x0,5 mm; 40 kiv. - 5x5x0,5 mm);
•  OT - SOT-23 - Small Outline Transistor - 1,5x3x1,2 mm-es, 6 kivezetéses SMD, két oldalon kivezetésekkel;
•  P - DIP - Dual In-line Plastic - műanyag tok, két oldalon kivezetésekkel;
•  PF - TQFP - Thin Quad Flatpack Plastic - SMD, négy oldalon kivezetésekkel (64, 80 és 100 kivezetés - 14x14x1 mm);
•  PQ - PQFP - Quad Flatpack Plastic - SMD, négy oldalon kivezetésekkel (44 kivezetés - 10x10x2 mm);
•  PT - TQFP - Thin Quad Flatpack Plastic - SMD, négy oldalon kivezetésekkel (44 és 64 kiv. - 10x10x1 mm; 80 és 100 kiv. - 12x12x1 mm);
•  SL - 14-lead or 16-lead SOIC - Small Outline - 3,9 mm széles, 1,7 mm magas SMD, két oldalon kivezetésekkel;
•  SM - 8-lead SOIC - Small Outline - SMD, két oldalon kivezetésekkel;
•  SN - 8-lead SOIC - Small Outline - 4x5 mm-es SMD, két oldalon kivezetésekkel;
•  SO - SOIC - Plastic Small Outline - 7,5 mm széles, 2,5 mm magas SMD, két oldalon kivezetésekkel;
•  SP - Plastic Skinny DIP - 7,3 mm széles DIP;
•  SS - SSOP - Shrink Small Outline Plastic - 5,3 mm széles, 2 mm magas SMD, két oldalon kivezetésekkel;
•  ST - TSSOP - Thin Shrink Small Outline Plastic - 4,4 mm széles, 1,2 mm magas SMD, két oldalon kivezetésekkel.

Vissza a lap tetejére
PIC10Fxxx PIC12xxx PIC16x5xx PIC16C55x PIC14000 PIC16C6x PIC16C6xx PIC16C7xx PIC16x78x PIC16x9xx PIC16C43x PIC16F6xx PIC16F7xx
PIC16F8xx PICxxHVxxx PIC16F14xx PIC16F15xx PIC16F17xx PIC16F18xx PIC16F19xx PIC17Cxxx PIC18Cxxx PIC18F1xxx PIC18F2xxx PIC18F4xxx PIC18F6xxx
PIC18F8xxx PIC18F2xJxx PIC18F4xJxx PIC18F6xJxx PIC18F8xJxx PIC18F9xJxx PIC18F1xKxx PIC18F2xKxx PIC18F4xKxx PIC18F6xKxx PIC18F8xKxx rfPIC, PICxTx

Vissza a főoldalra  Vissza a lap tetejére  Vissza a PIC mikrovezérlők főoldalra

      Tudomány és Technika (test@t-es-t.hu)
