Illesztés Z80 mikroprocesszorhoz:

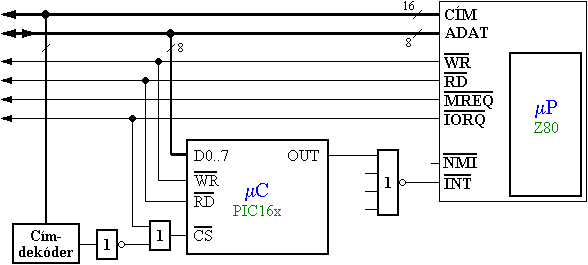

A következő ábra a PIC mikrovezérlők Zilog Z80 alapú mikroprocesszoros rendszerhez való illesztését mutatja be a beépített párhuzamos slave porton keresztül:
14.5-1. Ábra
Az
és
vezérlőjelek közvetlenül felhasználhatók, a mikrovezérlő kiválasztását a címvezetékek és az
jel kombinációja végzi.
A mikrovezérlő az OUT megszakításkérő kimenetével jelezheti a rendszernek valamilyen feladat elvégzését vagy egy bizonyos esemény fellépését.
A kommunikáció időzítési értékeit a két eszköz órajelfrekvenciájának (valószínűleg eltérő) megválasztásával lehet összeegyeztetni.
Illesztés Z80180 mikroprocesszorhoz:

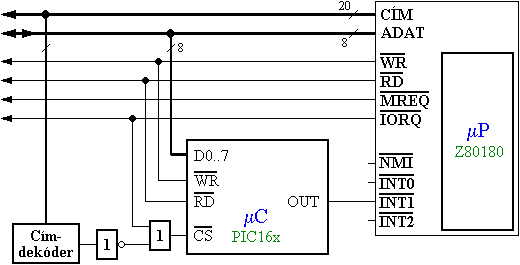

A következő ábra a PIC mikrovezérlők Zilog Z80180 alapú mikroprocesszoros rendszerhez való illesztését mutatja be a beépített párhuzamos slave porton keresztül:
14.5-2. Ábra
Az és vezérlőjelek közvetlenül felhasználhatók, a mikrovezérlő kiválasztását a címvezetékek és az jel kombinációja végzi.
A mikrovezérlő az OUT megszakításkérő kimenetével jelezheti a rendszernek valamilyen feladat elvégzését vagy egy bizonyos esemény fellépését.
A kommunikáció időzítési értékeit a két eszköz órajelfrekvenciájának (valószínűleg eltérő) megválasztásával lehet összeegyeztetni.
Illesztés 80186 mikroprocesszorhoz:

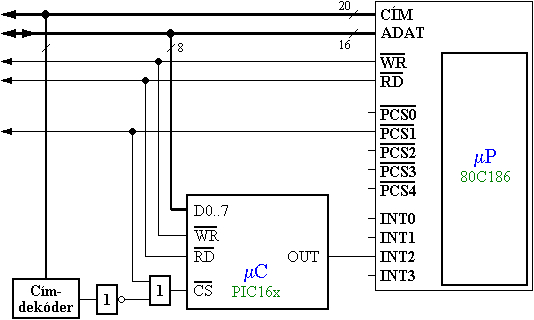

A következő ábra a PIC mikrovezérlők Intel 80186 alapú mikroprocesszoros rendszerhez való illesztését mutatja be a beépített párhuzamos slave porton keresztül:
14.5-3. Ábra
Az és vezérlőjelek közvetlenül felhasználhatók, a mikrovezérlő kiválasztását a címvezetékek és a
jel kombinációja végzi. (A kiválasztásra természetesen a
..
jelek bármelyike felhasználható.)
A mikrovezérlő az OUT megszakításkérő kimenetével jelezheti a rendszernek valamilyen feladat elvégzését vagy egy bizonyos esemény fellépését.
A kommunikáció időzítési értékeit a két eszköz órajelfrekvenciájának (valószínűleg eltérő) megválasztásával lehet összeegyeztetni.
Illesztés 80386 mikroprocesszorhoz:

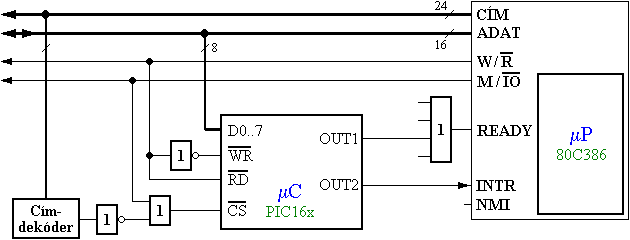

A következő ábra a PIC mikrovezérlők Intel 80386 alapú mikroprocesszoros rendszerhez való illesztését mutatja be a beépített párhuzamos slave porton keresztül:
14.5-4. Ábra
A
jel határozza meg a kommunikáció irányát, a mikrovezérlő kiválasztását a címvezetékek és az
jel kombinációja végzi.
A mikrovezérlő az OUT1 kimenetével jelzi a mikroprocesszornak, hogy az adatátvitel megtörtént. A mikroprocesszor az adatátviteli ciklust a READY jel beérkezéséig nem fejezi be, vagyis a szükséges ideig meghosszabbítja.
A mikrovezérlő az OUT2 megszakításkérő kimenetével jelezheti a rendszernek valamilyen feladat elvégzését vagy egy bizonyos esemény fellépését.
A kommunikáció időzítési értékeit a két eszköz órajelfrekvenciájának (valószínűleg eltérő) megválasztásával lehet összeegyeztetni.
Illesztés IBM PC kompatibilis ISA buszhoz:
Az IBM PC kompatibilis személyi számítógépekben az Intel 80286 mikroprocesszorral egyidőben jelent meg a 16-bites adatátvitelre képes ISA (Industry Standard Application) rendszerbusz, amely egy nyitott rendszer, így (korlátozott számú) tetszőleges áramköri egységekkel bővíthető. A további áramköri egységek a mikroszámítógép alaplapján elhelyezett bővítő csatlakozókba helyezhetők be, tetszőlegesen cserélhetők, áthelyezhetők. Az ISA busz segítségével utólagosan is csatlakoztathatók speciális mikrovezérlőre épülő áramkörök a számítógéphez, számtalan lehetőséggel bővítve a személyi számítógépek felhasználási körét. (Létrehozhatók így grafikus kezelőfelületű vezérlő- és mérőáramkörök, például oszcilloszkópok, spektrum analizátorok, egyszerű bitenként kapcsolható kimeneti áramkörök...) Az ISA busz felhasználása az újabb személyi számítógép alaplapokon az Intel Pentium III mikroprocesszorokkal együtt mára már véget ért. Viszont manapság is nagy számban működnek régabbi gyártású számítógépek, amelyek jól használhatók vezérlési célokra, így egyes feladatokhoz az ISA buszos bővítőkártyák még megfelelő alternatívát jelenthetnek.

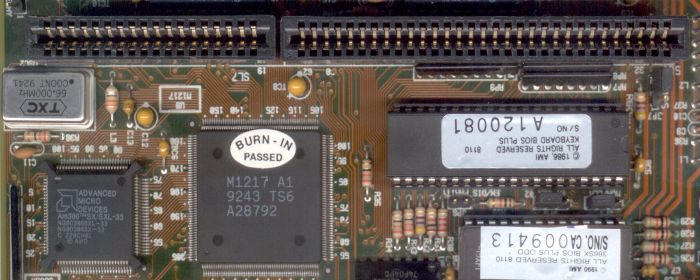

A következő képen egy AMD 80386-os mikroprocesszorral felépített személyi számítógép alaplap egyik ISA busz bővítő csatlakozója látható.
|

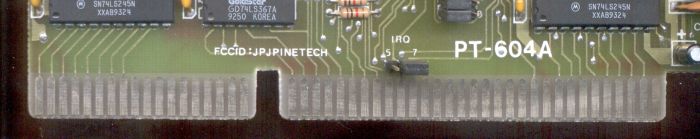

A következő ábra egy ISA buszos bővítőkártya csatlakozósávjának egyik oldalát mutatja be.
|
Az ISA busz jeleit és csatlakozó kiosztását mutatja be például Abonyi Zsolt PC hardver kézikönyve.
Illesztés IBM PC kompatibilis PCI buszhoz:
A PCI (Peripheral Component Interconnect) busz a mai személyi számítógépek rendszerbusza, teljesítményben jóval felülmúlja az ISA buszt, persze a bővítőkártya megvalósítása is nehezebbé vált.
Egy ISA és PCI bővítő csatlakozót egyaránt tartalmazó alaplaprészlet látható a következő képen.
|

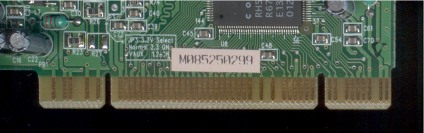

A következő ábra egy PCI buszos bővítőkártya csatlakozósávjának egyik oldalát mutatja be.
|
A PCI busz teljes leírásához hozzájuthatnak a PCI-SIG (PCI Special Interest Group) tagok (a belépési költség 2005-ben 3000 USD), vagy részinformációk gyűjthetők a PCI-buszvezérlő integrált áramkörök gyártóinál (Intel, VIA, AMD...).
