11.4.12. Szubrutinhívás

---

Assembly programozás tartalomjegyzék

---

      A szubrutinok (alprogramok) olyan programrészletek, amelyek a főprogram bármely pontjáról végrehajtathatóak és végrehajtásuk után a főprogram a félbehagyás helyétől folytatódik. Szubrutinként a többször ismétlődő programrészleteket célszerű megvalósítani, amivel a program hossza nagy mértékben csökkenthető.
      A PIC mikrovezérlők a szubrutinok felhasználását közvetlenül támogatják. A programmemória tetszőleges helyén elhelyezett szubrutin futása a program tetszőleges helyéről indítható a CALL szubrutinhívó utasítás segítségével. A CALL utasítás hatására a programszámláló értéke a nyolc-szintes hardver verembe kerül, és a programfutás a szubrutinnal folytatódik.
      A szubrutin utolsó utasítása hivatott arra, hogy a programfutást visszairányítsa a főprogramra, ezért ez a RETURN vagy RETLW utasítás kell, hogy legyen. Ezek hatására a veremből, az ott elhelyezett visszatérési cím átkerül a programszámlálóba, és a főprogram a szubrutinhívás utáni utasítással folytatódik. A RETLW utasítás a visszatéréskor egy, az utasításban megadott, 8 bites konstanst tölt be a W munkaregiszterbe.

      Példaprogram szubrutinhívásra:

...	...
	call	SUB_1	;szubrutinhívás
	...
	...
	...
SUB_1	...
	...
	return		;visszatérés a szubrutinból a 0. lapra

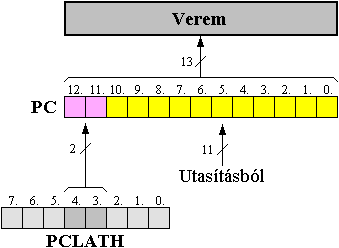

      A CALL szubrutinhívó utasításnál a PC (programszámláló) értéke, a majdani visszatérési cím, a verembe kerül, majd az alsó 11 bit az utasításból, a felső kettő pedig a PCLATH regiszterből töltődik be. A PCLATH értékét előre be kell állítani a szubrutin helyének megfelelően (csak 2k-nál nagyobb programmemória esetén).

11.4.12-2. Ábra

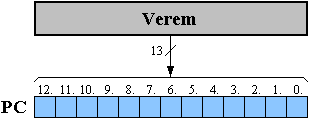

      A RETURN és RETLW visszatérő utasítások esetén a verem tetejéről a visszatérési cím a PC-be töltődik. A PCLATH regiszter nem kerül felhasználásra.

11.4.12-3. Ábra

      A szubrutinok egymásbaágyazhatóak, vagyis egy szubrutinból is hívható ugyanaz vagy egy másik szubrutin.
      A nyolc-szintes verem nyolcszoros szubrutin egymásbaágyazódást enged meg. Ez azt jelenti, hogy a főprogramtól számítva maximálisan nyolc szubrutinhívás szerepelhet visszatérő utasítás nélkül. Ezen felül már programfutási hiba keletkezik. A verem túlcsordulásáról a közepes teljesítményű PIC mikrovezérlők nem adnak visszajelzést, így a programnak kell megfelelően üzembiztosnak lennie.

      Azoknál a mikrovezérlőknél, ahol a programmemória nagyobb, mint 2k x 14 bit, memórialapozási eljárásokra lehet szükség. Ha a CALL szubrutinhívó utasítás egy másik memórialapra irányul, a memórialapot előzőleg szoftveresen ki kell választani. A CALL utasításban 11 bites cím van tárolva, amely csak 2k-s memóriahatárig képes címezni. Ha a mikrovezérlő programmemóriája 4k vagy 8k, a teljes terület címzéséhez szükség van még egy , illetve két címzőbitre. A CALL utasításnál a 13 bites programszámláló alsó 11 bitjét az utasítás adja meg, a felső egy vagy két bitet pedig a PCLATH vezérlő regiszter egyes bitjei a fenti ábrák szerint.
      Tehát a lapozás a PCLATH regiszter 3. és 4. bitjének beállításával történik a következő táblázatnak megfelelően.

      Szubrutinból való visszatérésnél nincs szükség lapozásra, mivel a veremben a teljes 13 bites visszatérési cím tárolva van.
      Azoknál a mikrovezérlőknél, ahol a programmemória 2k vagy kisebb, a PCLATH regiszter 3. és 4. bitje nincs felhasználva. A programkompatibilitási problémák elkerülése miatt célszerű a regisztert csak bit-szintű utasításokkal kezelni. (Például a CLRF PCLATH nullázó utasítások miatt egy nagyobb programmemóriájú mikrovezérlőhöz a program már csak átírással használható.)

      Példaprogram szubrutinhívásra a 0. lapról az 1. lapra:

	...
	bsf	PCLATH,3	;az 1. lap beállítása
	bcf	PCLATH,4	;az 1. lap beállítása (opcionális)
	call	SUB_1	;szubrutinhívás
	...
SUB_1	...
	...
	return		;visszatérés a szubrutinból a 0. lapra
