      Az újabb fejlesztésű mikrovezérlőkben két, egy 31,25 kHz-es és egy 8 MHz-es belső RC oszcillátor van elhelyezve, és egy belső frekvenciaosztóval a 8 MHz-es alapfrekvenciából még hat közbenső órajelfrekvencia nyerhető.
      A 31,25 kHz..8 MHz-es belső RC oszcillátor a következő mikrovezérlő típusokba kerül(t) beépítésre:

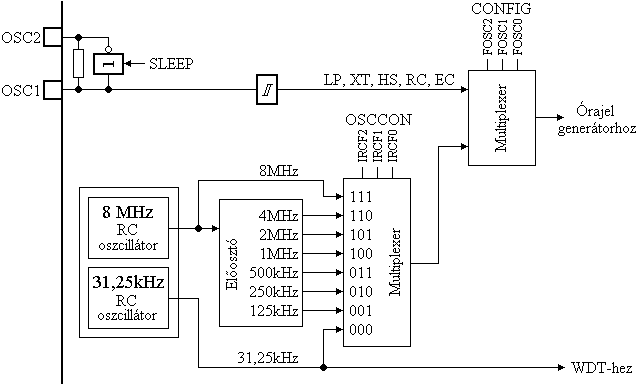

      A belső órajelkiválasztó áramkör blokkvázlata látható a következő ábrán.

3.5.4-1. Ábra

      A belső RC-oszcillátor a CONFIG regiszter(ek) FOSCx bitjeinek megfelelő beállításával választható ki a lehetséges órajelforrások közül. A belső RC-oszcillátor kiválasztásával általános I/O-kivezetésként használhatók fel az OSC1 és OSC2 mikrovezérlő kivezetések.
      A kívánt órajelfrekvencia az OSCCON (Oscillator Control) regiszter három IRCF bitjének változtatásával állítható be.
      Az OSCCON regiszter vezérlőbitjeinek jelentése:

      Az IRCF bitek értéke, vagyis az órajelfrekvencia programfutás közben is változtatható. Egy új frekvencia kiválasztása esetén nyolc órajelciklus után már az új frekvencián működik a mikrovezérlő. Kivételt képez az az eset, amikor a 31,25kHz-es frekvenciáról kell magasabb frekvenciákra áttérni. Ilyenkor egy 1 ms-os késleltetés iktatódik be, de a programfutás eközben is folytatódik.
      Az OSCCON regiszter IOFS (Internal Oscillator Frequency Stable) jelzőbitje áttérés után mindenkor tájékoztatást ad az új frekvencia stabil meglétéről. Pontos időzítési feladatok esetén a jelzőbit vizsgálatával biztosítható a megfelelő működés.

      Vigyázat! Alacsonyabb tápfeszültségek esetén nem használható a belső oszcillátor teljes 8MHz-es frekvenciatartománya. Ez véletlen hibákat is okozhat. Ha a BSF és/vagy a BCF bitszintű utasításokkal történik az IRCF bitek értékének beállítása, rövid ideig egy túlzottan magas frekvencia is kiválasztásra kerülhet. Például a 011 beállításról 100-ra való áttéréskor előállhat ez a nem kívánt sorrend: 011-111-110-100. Ebben az esetben ugyanis bizonyos időre a 8MHz-es (111) órajelfrekvencia kerül kiválasztásra.

      A gyárilag kalibrált oszcillátorfrekvencia az OSCTUNE vezérlőregiszter értékének beállításával finomhangolható.
      Az OSCTUNE regiszter vezérlőbitjeinek jelentése:

      Az OSCTUNE regiszter értéke programfutás közben is módosítható. Az új frekvenciára való áttérés itt is nyolc órajelciklus alatt megy végbe, ami alatt nem szakad meg a programfutás. Az áttérés végrehajtásáról a felhasználó nem kap visszajelzést.
      A frekvencia finomhangolása hatással lesz a 31,25 kHz-es RC oszcillátorról működő egyéb belső áramkörökre is (WDT, perifériák).
