      A 4 MHz-es belső RC oszcillátor a következő mikrovezérlő típusokba kerül(t) beépítésre:

      A 4 MHz-es belső RC oszcillátor működési frekvenciájának finomhangolása az OSCCAL regiszter hat bitjének változtatásával végezhető. Ebből két bit egy nagyobb frekvenciaeltolást állít be, négy bit pedig a finomhangolást végzi. (A PIC14000 mikrovezérlő esetében nincs finomhangolási lehetőség!)
      A PIC12C67x és PIC12CE67x mikrovezérlőknél az OSCCAL regiszter egyes bitjeinek jelentése a következő:

      Ha a CALFST és CALSLW bitek értéke egyidejűleg logikai 1-re van állítva, akkor a CALFST bit hatása fog érvényesülni.

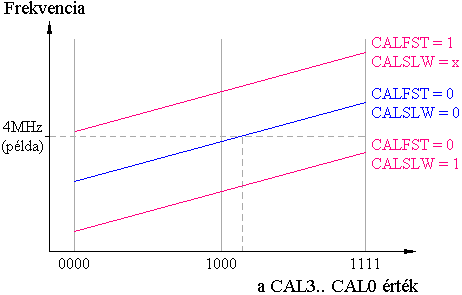

      A kalibrációs bitek frekvenciamódosító hatása a PIC12C67x és PIC12CE67x mikrovezérlőknél:

3.5.1-1. Ábra

Vissza a lap tetejére

      A PIC12F629, PIC12F675, PIC16F630 és PIC16F676 mikrovezérlőknél az OSCCAL regiszter egyes bitjeinek jelentése a következő:

      A gyártó U_T = 5V tápfeszültség mellett 25°C-on elvégzi a kalibrálást és a 4 MHz-es névleges működési frekvenciához legközelebbi beállításértéket elmenti a programmemória utolsó helyére. Ezt az értéket a programfutás elején át kell írni az OSCCAL kalibrációs regiszterbe. A kalibrációs érték úgy van elhelyezve a programmemóriában, mintha egy RETLW xx utasítás lenne (szubrutinból való visszatérés konstans betöltéssel), ahol az xx konstans a kalibrációs érték. Az xx érték egy CALL yy utasítással írható be a W regiszterbe, ahol yy a programmemória utolsó helyének címe.
      A kalibrációs érték betöltését mutatja az alábbi programpélda.

bsf	PCLATH,3	;a programmemória utolsó lapjának beállítása (opcionális)
bsf	PCLATH,4	;a programmemória utolsó lapjának beállítása (opcionális)
call	yy	;szubrutinhívás a programmemória utolsó helyéről (yy)
movwf	OSCCAL	;a W tartalma az OSCCAL regiszterbe kerül
bcf	PCLATH,3	;a programmemória előző lapjának visszaállítása (opcionális)
bcf	PCLATH,4	;a programmemória előző lapjának visszaállítása (opcionális)

      Ha a programmemória nagyobb, mint 2048x14bit, akkor a PCLATH regiszter 3. és 4. bitjének beállításával választhatjuk ki a programmemória utolsó lapját, aminek végén van elhelyezve a kalibrációs érték. Ez a lapkiválasztás az előző programpéldában is szerepel. A példában az első, azaz a 0. lapról indítjuk a szubrutinhívást és ide is térünk vissza. Valós programkörnyezetben a szubrutinhívás bármelyik lapról indulhat, így a példaprogram lapkiválasztó utasításait ennek megfelelően kell módosítani, esetleg elhagyni.

Vissza a lap tetejére

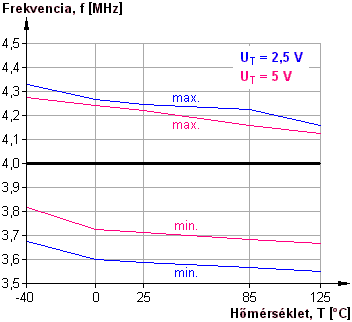

      A gyárilag kalibrált frekvenciaérték hőmérsékletfüggése és szóródása a PIC12C67x és PIC12CE67x mikrovezérlőknél:

3.5.1-2. Ábra

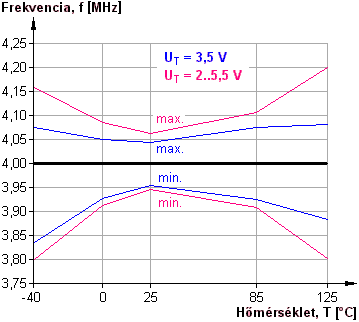

      A gyárilag kalibrált frekvenciaérték hőmérsékletfüggése és szóródása a PIC12F629, PIC12F675, PIC16F630 és PIC16F676 mikrovezérlőknél:

3.5.1-3. Ábra
