      A mikrovezérlő tápfeszültségének megjelenésével megindul az oszcillátor rezgési folyamata. A működéshez szükséges frekvenciájú és amplitúdójú rezgés létrejöttéig természetesen bizonyos időre van szükség.
      Az oszcillátor feléledési idő (Start-up Time) függ:
      • a kvarckristály vagy kerámia rezonátor rezonanciafrekvenciájától;
      • az oszcillátor áramkörben alkalmazott kondenzátorok (C₁, C₂) kapacitásától;
      • a tápfeszültség felfutási idejétől;
      • a környezeti hőmérséklettől;
      • az oszcillátor áramkörben alkalmazott soros ellenállás (R_S) értékétől és nagyfrekvenciás viselkedésétől;
      • a kiválasztott oszcillátor üzemmódtól (LP, XT, HS), amely valójában az oszcillátor áramkör belső inverterének erősítését állítja be;
      • az alkalmazott kvarckristály vagy kerámia rezonátor minőségétől;
      • az oszcillátor áramkör nyomtatott huzalozásának kialakításától;
      • és a belső és környezeti zajoktól.

      A következő ábrán egy jellegzetes oszcillátor indulási folyamat látható.

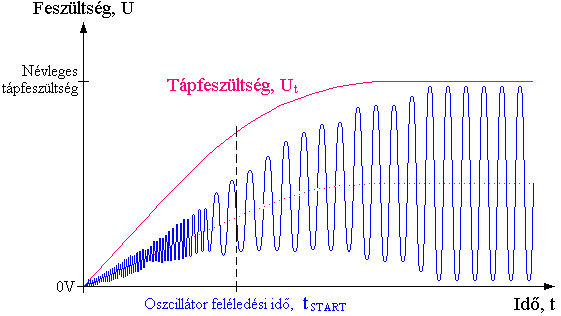

3.2.1-1. Ábra

      Láthatjuk, hogy az oszcillátor rezgéseinek középértéke a tápfeszültség félértéke.
      Az oszcillátor működőnek tekinthető, tehát a szabályos órajel létrejön, ha a rezgés csúcstól-csúcsig mért feszültsége a tápfeszültség 40..45%-a fölé emelkedik. (Mivel az oszcillátor áramkör belső inverterének küszöbfeszültségei a tápfeszültség 30, illetve 70 százaléka.)

Vissza a lap tetejére

      A következő ábrákon a jellemző oszcillátor feléledési idők (Start-up Time) láthatók különböző feltételek esetén. A görbék paramétereiben fel van tüntetve a működési frekvencia és az oszcillátor áramkörben alkalmazott kondenzátorok kapacitása.

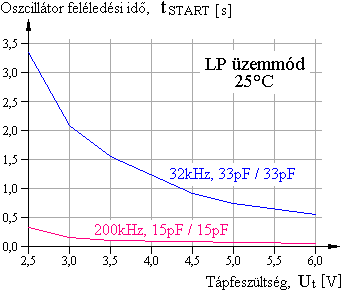

3.2.1-2. Ábra

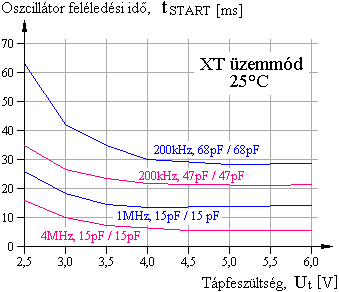

3.2.1-3. Ábra

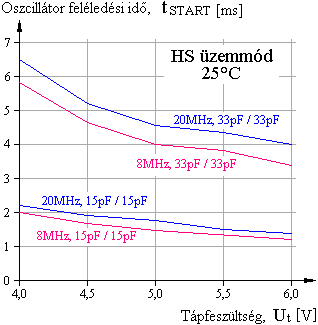

3.2.1-4. Ábra

Vissza a lap tetejére

      A grafikonokból levonható következtetések:
      • LP és XT üzemmódokban az órajelfrekvencia csökkenésével a feléledési idő nő (LP üzemmódban, azaz nagyon alacsony frekvenciákon a feléledési idő már másodpercekben mérhető).
      • A tápfeszültség csökkenésével a feléledési idő növekszik.
      • A beállított működési üzemmód erősen meghatározza a feléledési időt.
      • Az oszcillátor áramkörben alkalmazott kondenzátorok értékének növelése a feléledési időt is növeli.

      Az oszcillátor áramkör indulási folyamata a mikrovezérlő SLEEP állapotból való "ébredésekor" (Wake-up) megy végbe a legnehezebben. Ennek oka, hogy SLEEP állapotban a fázistoló kondenzátorok azonos feszültségszintre töltődnek, így induláskor a fáziskülönbség minimális. Ilyen esetben a feléledési idő bizonyosan hosszabb.

      A következő feltételek együttes jelenléte mellett a legnehezebb az ébredési folyamat:
      • LP oszcillátor üzemmód, amelyhez kis belső erősítés tartozik;
      • telepes működtetés, ami zavarmentes tápfeszültséget biztosít;
      • alacsony tápfeszültség (kimerülőfélben levő, de még használható telep);
      • magas környezeti hőmérséklet (működés a tűző napon, személygépkocsiban...);
      • nagyfrekvenciás zajoktól mentes környezet (hatásos árnyékolás, távol a civilizációtól).

      Mivel a fenti esetben akár működésképtelenné is válhat egy mikrovezérlős áramkör, célszerű a tesztelést ennek megfelelően végezni.
      Segítség lehet egy szénréteg ellenállás alkalmazása az R_S szerepére, amely a viszonylag magas fehérzajával segíti az indulást.
      Az indulási folyamatot segíti, ha az oszcillátor áramkör C₂ kondenzátorának értékét növeljük a C₁ értékéhez képest.
      Végső esetben egy nagyobb erősítésű (és nagyobb fogyasztású) oszcillátor üzemmód kiválasztásával is biztosítható a megbízható indítás. Ekkor viszont nem szabad figyelmen kívül hagyni a kristály kivezérlési szintjének növekedését, és az esetlegesen szükséges védelmet biztosítani kell. (Az újabb PIC mikrovezérlőkben az LP üzemmód erősítése kissé meg van növelve, amely a könnyebb feléledést segíti.)
