PIC16xxx mikrovezérlők
2.1.1. Általános blokkvázlat
Utolsó frissítés: 2013.04.02.

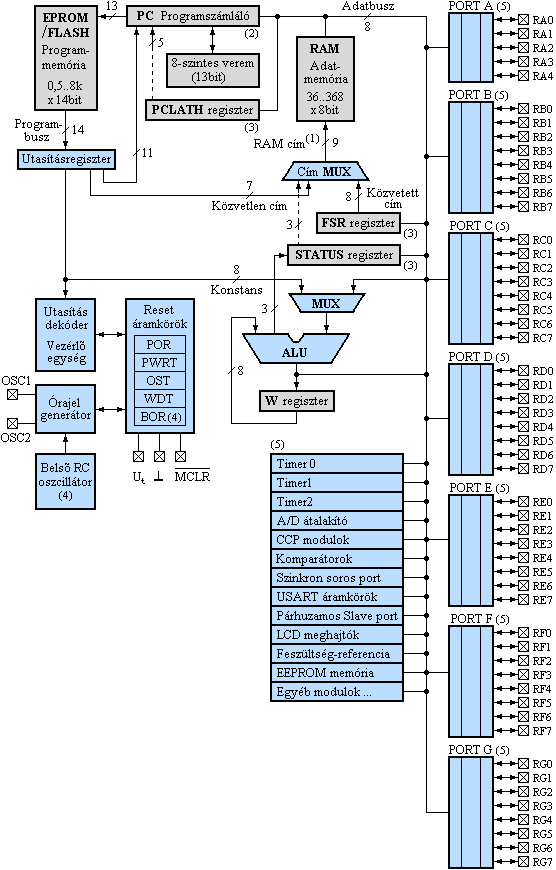

      A közepes teljesítményű (14 bites utasításhosszú) 8-bites mikrovezérlők (PIC16xxx, PIC14000, PIC12x6xx) általános blokkvázlata látható a következő ábrán.


2.1.1-1. Ábra Programmemória Adatmemória Programszámláló Verem I/O portok STATUS regiszter FSR regiszter ALU Reset-áramkörök Oszcillátor áramkörök Belső RC oszcillátor PCLATH regiszter Timer 0 Timer 1 Timer 2 A/D átalakítók CCP modul Komparátorok Szinkron soros port USART Párhuzamos slave port LCD meghajtó Feszültség-referencia EEPROM memória

1 - Közvetlen címzésnél a magasabb helyiértékű biteket a STATUS regiszter adott bitjei adják meg;
2 - A PC értéke CALL és GOTO utasításoknál valamint számított ugrásoknál a PCLATH regiszter egyes bitjeivel egészül ki;
3 - A PCLATH regiszter a PC felső öt bitjének megadására szolgál;
4 - Ezek az egységek nem kaptak helyet mindegyik mikrovezérlő típusban;
5 - A perifériák megléte típusfüggő.
