Diódás kódoló áramkör
A lefoglalt mikrovezérlő kivezetések száma csökkenthető, ha a tárcsás kapcsoló n-ből 1 (az ábrán 12-ből 1) kimenő jelét bináris számmá alakítjuk. A szükséges bináris szóhossz a tárcsás kapcsoló kialakításának függvényében:
A kapcsolóállások száma | A szükséges bináris szóhossz |
---|---|
2 | 1 |
3..4 | 2 |
5..8 | 3 |
9..16 | 4 |
Láthatjuk, hogy az eddigiekben példaként alkalmazott 12 állású kapcsoló jele egy 4 bites bináris számmá kódolható.

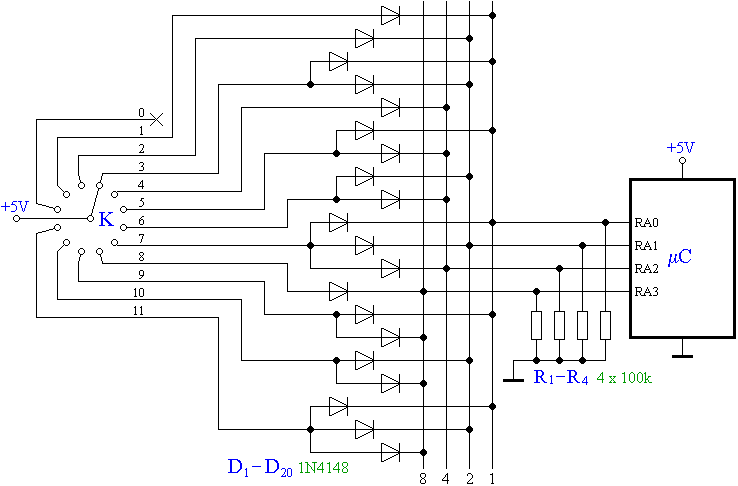

A kódoló áramkör kialakítható az alábbi ábra szerint egyenirányító diódák segítségével, vagy integrált áramkörökkel, amely megoldásokat később tárgyaljuk.
A kapcsoló egyes kivezetéseit diódákon keresztül kapcsoljuk a 4 bites bináris buszra a következő táblázat szerint. Így egy adott kapcsolóhelyzet esetén az alaphelyzetben logikai L-szintű buszvonalak közül a kiválasztottak H-szintre (kb. 4,5V) kerülnek.
A kapcsoló helyzete | A bináris szám helyiértéke |
|||
---|---|---|---|---|
8 | 4 | 2 | 1 | |
0 | ||||
1 | ˇ | |||
2 | ˇ | |||
3 | ˇ | ˇ | ||
4 | ˇ | |||
5 | ˇ | ˇ | ||
6 | ˇ | ˇ | ||
7 | ˇ | ˇ | ˇ | |
8 | ˇ | |||
9 | ˇ | ˇ | ||
10 | ˇ | ˇ | ||
11 | ˇ | ˇ | ˇ |
A diódák szerepe a buszvonalak egymástól való elválasztása. (Megfigyelhetjük, hogy például a kapcsoló 11-es számú kivezetése három (1,2 és 8) buszvonalra is rá van kapcsolva. Ha nem alkalmaznánk diódákat, akkor ez a három buszvezeték gyakorlatilag egyetlen vezetékként volna jelen, vagyis bármelyikre H-szintet juttatva, a másik kettő is H-szintre kerülne.)
Ez a kódoló áramkör természetesen több kapcsoló esetén is alkalmazható. A kapcsolókat közös buszra kapcsolva és egyenként "kiválasztva" az előző fejezetnek megfelelően működő áramkört kapunk.
