Beolvasás univerzális léptetőregiszterrel

      Több nyomógomb vagy kapcsoló állapotjeleit mikrovezérlő-kivezetés takarékosan dolgozhatjuk fel egy párhuzamos/soros átalakító segítségével. Ilyen átalakítót legkönnyebben univerzális léptetőregiszterek segítségével készíthetünk. Ez a megoldás tetszőleges számú bemenő állapotjel esetén is csak három mikrovezérlő kivezetést foglal le. Hátránya a viszonylag lassú szoftveres-léptetéses beolvasás.

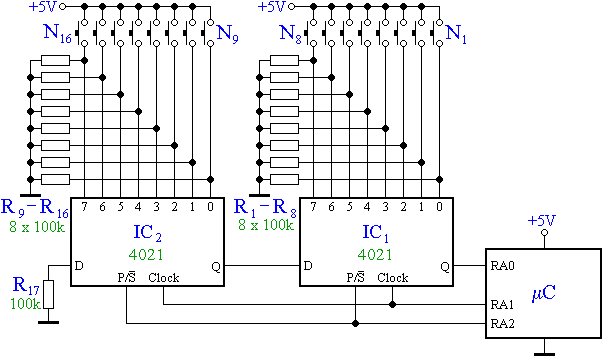

      Az alábbi ábrán egy 16 nyomógombot kezelő 16 bites átalakítóval megvalósított áramkör látható, amely két 8 bites 4021 típusú univerzális léptetőregisztert tartalmaz.

Az áramkörnek két üzemmódja van:

     · Párhuzamos követő üzemmód, amely a P/S vezérlő bemenetek logikai H-szintjénél működik. Ekkor a belső 8 bites tároló regiszter folyamatosan a 0..7 bemeneteken jelen levő logikai jelekkel megegyező értékekre áll be.
     · Soros kiolvasás üzemmód, amely a P/S vezérlő bemenetek logikai L-szintjénél működik. Ilyenkor a 4021 áramkörök 8 bites léptetőregiszterként működnek. A 8 bites tárolt érték kilép a Q kimeneteken a CLOCK vezérlő bemenetekre adott órajel ütemére. Mivel a 4021 áramkörök sorba vannak kapcsolva, az IC₁ Q kimenetén a teljes 16 bites jel kiléptethető.
      Természetesen a P/S vezérlőjelet és a CLOCK órajelet is szoftveresen kell megoldani.

Vissza az oldal elejére

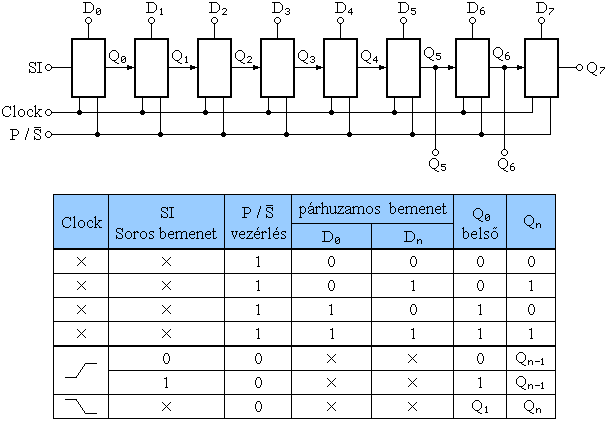

      A 4021 univerzális léptetőregiszter belső felépítése és igazságtáblázata látható az alábbi ábrán.

      Hasonló működésű áramkör még: a 74LS165, a 74LS166, a 74HC165 és a 74HC166.
